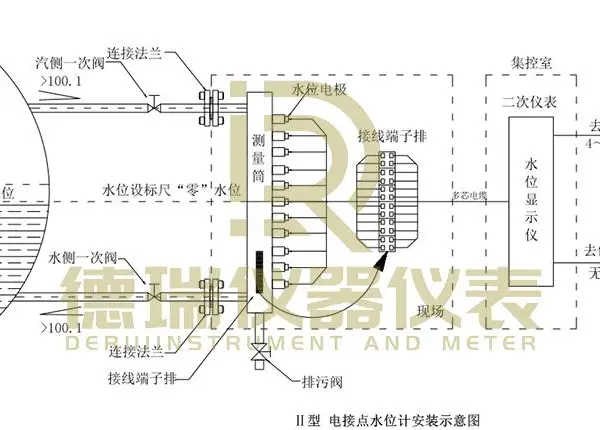

电接点水位计的正确安装与调试是***其测量准确和长期可靠的前提。安装方面，测量筒必须垂直安装，其上的电极安装孔轴线应保持水平。测量筒与锅炉汽包之间的连接管道（即连通管）应尽可能短而直，并***一定的倾斜度（通常要求与水平面夹角大于30度），以利于气泡排出和水位同步。安装前需对所有电极进行绝缘测试和耐压试验，使用兆欧表测量电极在干燥状态下的绝缘电阻，其值应符合制造厂规定（通常远高于100MΩ）。调试投运过程需严格按照规程进行：首先，在容器和测量筒无压、常温状态下，对电极进行通断模拟测试；待系统启动，逐步升压升温后，进行“叫水法”对比校验，即在已知水位状态下，核对各电极信号与显示仪表的指示是否一致。对于报警和保护用电极，必须进行实际水位动作试验，确认其触发定值的准确性。整个投运过程应密切注意电极和测量筒是否存在泄漏。电极组件可单独拆卸更换，无需整台设备停机检修，减少工业生产的运维时间成本。济南双色电接点水位计

在火力发电厂或工业锅炉中，汽包水位的准确监测是保障安全运行的生命线。电接点水位计在此扮演着***的角色，常作为重要的冗余监视和报警保护装置使用。由于锅炉汽包内是高温高压的饱和水与饱和蒸汽，工况***复杂。电接点水位计因其原理简单直接，受压力、温度变化影响相对较小，尤其在中高压锅炉上，其显示值往往比基于差压原理的水位计更为稳定直观。实践中，锅炉汽包通常配备多种原理的水位计（如差压式、云母双色水位计）进行比对。电接点水位计的电极通常布置在正常水位线、高水位报警线、低水位报警线以及紧急停炉水位线等处。一旦水位超越安全限值，对应的电极立即触发信号，驱动报警器或直接送入锅炉主保护系统（FSSS）执行停炉等保护动作，防止锅炉发生缺满水重大事故。其高可靠性使其成为锅炉安全保护系统中的关键一环。邯郸隔离电接点水位计在锅炉启动和运行过程中，它能提供连续的水位监视信息。

电接点水位计的规范安装直接影响测量精度与运行安全，***形成了明确的安装标准与调试流程，适配工业现场的复杂环境需求。安装位置的选择是要点之一，规范要求测量筒应垂直安装在被测容器的侧面，且与容器连通的取压口需选在容器的直管段，避免靠近阀门、弯头或搅拌装置，防止介质流动干扰水位稳定。测量筒与容器之间需加装隔离阀，方便设备检修时切断介质；同时，测量筒底部应安装排污阀，定期排出沉积的杂质，避免堵塞影响测量。电极安装需确保电极头部与测量筒内壁紧密贴合，接线时需区分电极线与接地线，避免短路或信号干扰。调试阶段主要包括电极导通性测试、零点校准与量程调整，通过向测量筒内逐步注水，验证各电极对应的水位信号是否准确输出，调试完成后需紧固所有接线端子与密封部件，确保设备在工况下稳定运行。

电接点水位计的安装需要遵循严格的技术规范。测量筒体应垂直安装，垂直度偏差不得超过2°，筒体与连接管道之间应安装截止阀，便于检修维护。电极安装时需使用工具，紧固力矩要适当，避免损坏陶瓷绝缘件。连接电缆应选用屏蔽电缆，信号线与动力线分开敷设，防止电磁干扰。在高温环境下，电缆要选用耐高温材料。安装完成后需要进行水压试验，试验压力为工作压力的1.5倍，保压时间不少于30分钟。对于高压锅炉应用，还需要进行热态调试，确保各测量点在运行温度下工作正常。信号电缆应选用屏蔽电缆并规范敷设，以减少外界电磁干扰。

电接点水位计的工作原理基于水与蒸汽的导电性能差异，通过检测电极与参考电极之间的导通状态判断水位位置。该设备的组件包括测量电极、参考电极、显示仪表及信号转换模块，测量电极按不同高度均匀布置在测量筒上，与被测容器连通。当水位上升至某一电极位置时，由于水的导电率远高于蒸汽（通常水的导电率是蒸汽的数百倍以上），该电极与参考电极通过水形成导通回路，对应的显示单元发出水位信号；当水位下降至电极以下时，电极处于蒸汽环境中，回路断开，显示单元相应切换状态。为适配不同工况，部分电接点水位计还集成了温度补偿功能，通过内置温度传感器修正环境温度对导电性能的影响，避免低温或高温环境下的测量偏差。此外，现代电接点水位计可将开关量信号转换为标准模拟量信号（如4-20mA），接入PLC、DCS等控制系统，实现水位的自动监测与联动控制，进一步提升生产自动化水平。仪表显示直观，通常配有双色灯或数码管指示当前水位状态。邯郸隔离电接点水位计

法兰式连接结构适配多种容器接口，安装步骤简化，有效降低现场施工的操作难度。济南双色电接点水位计

电接点水位计的工作原理是什么？电极布置：在被测容器（如锅炉汽包）或其连通的 “测量筒” 上，按不同水位高度垂直安装多个电极。例如从下到上依次设置：低水位电极（L）：对应比较低安全水位，水位低于此电极需报警。正常水位电极（M）：对应正常工作水位，是日常监控的**点。高水位电极（H）：对应比较高安全水位，水位高于此电极需报警。回路通断检测：二次仪表（显示控制单元）为每个电极提供微弱检测电流（通常为安全低压，避免电解水或触电风险）。当水位上升至接触 “正常水位电极（M）” 时，水将电极 M 与容器壁（公共端）连通，形成导电回路，二次仪表检测到 “导通信号”。若水位继续上升至接触 “高水位电极（H）”，电极 H 也与公共端导通，仪表检测到 H 的导通信号。若水位下降至脱离电极 M、*接触电极 L，此时只有电极 L 导通，M 和 H 均处于断路状态。
