主要组成  该产品是厚浆型，以环氧树脂、煤焦沥青、颜料、助剂和溶剂等组成的漆料为乙组份，另一组份为特种环氧固化剂的双组份自干涂料。

主要特性  漆膜具有优良附着力、耐冲击性、耐水性；

干燥性能超群；高防锈性能和良好的抗化学品性及耐油性，良好的耐磨性能。

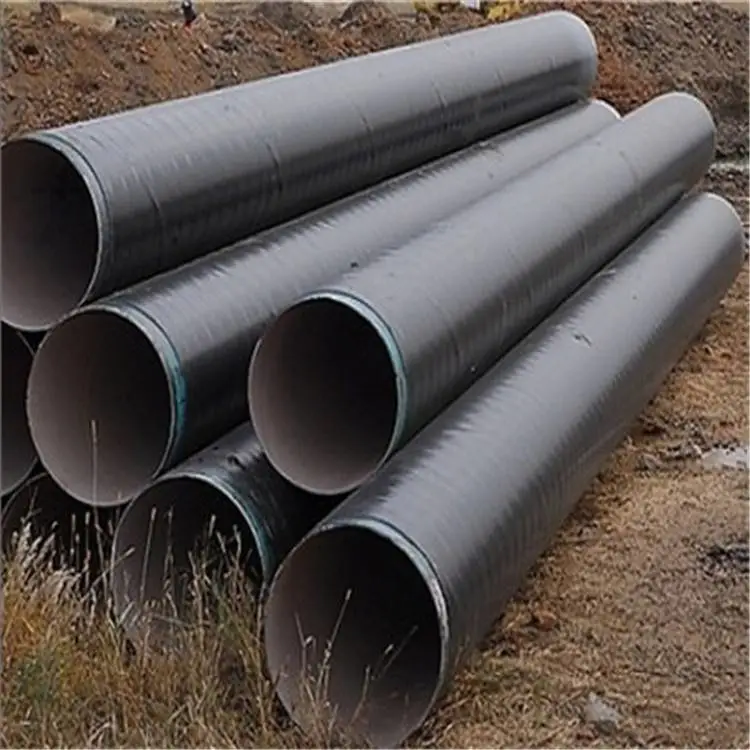

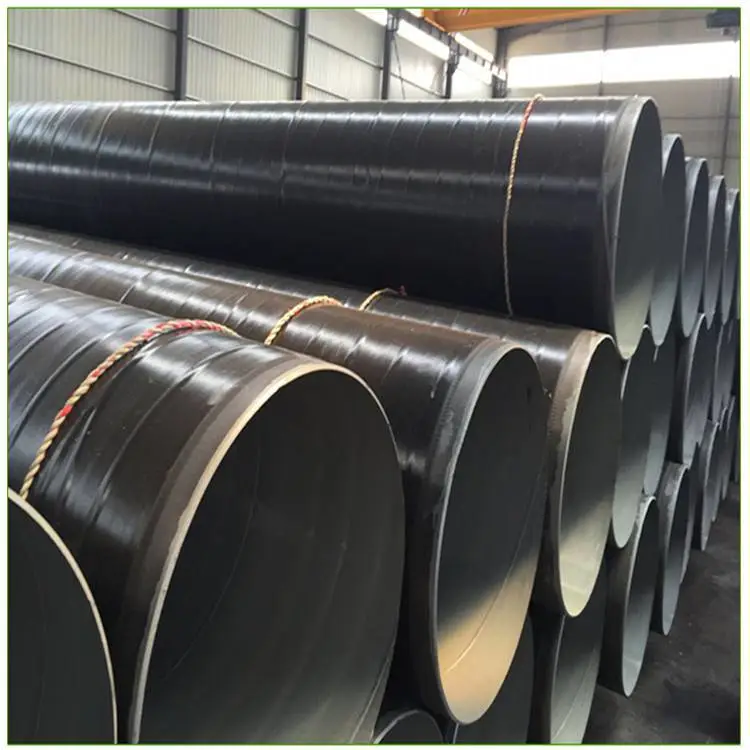

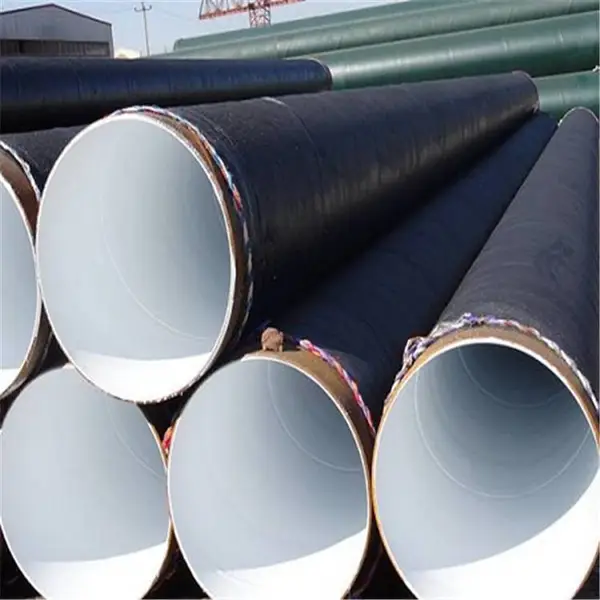

主要用途  广泛用于船底、压载水仓、码头钢桩、矿井钢铁支架、酸槽、自来水管道以及工矿企业冷却水管道的外壁防腐用底、面漆。技术指标  漆膜外观：漆膜平整光滑，黑色符合标准样板

干燥时间：标准厚度单涂层，25℃，

表干≤2小时，实干≤24小时

铅笔硬度：≥H

附 着 力：≤2（划圈法，级）

冲击强度：50kg/cm

弯曲实验：≤1mm

耐盐水（3%盐水，25℃，30天）：不起泡，不生锈，不脱落

耐酸性（20%硫酸，25℃，30天）：不起泡，不生锈，不脱落

耐碱水（10%NaOH，25℃，30天）：不起泡，不生锈，不脱落

包装规格  漆：20千克/桶，固化剂：2.0千克/桶。

基本参数  配    比： 漆料：H-100固化剂 = 10：1（重量比）

施工时限：8h，（25℃）

理论用量：250～350g/m2

完全固化：7天

建议涂装道数  涂装二至三道，50μm/道，干漆膜150μm以上

配 套 用 漆

可作为底面合一漆使用；

与HL52-72铝粉环氧煤沥青面漆配套用于户外耐候。

表 面 处 理   有氧化皮钢材，喷砂去锈质量达到Sa2.5级；无氧化皮钢材喷砂达Sa2.5级；涂漆基要达到洁净、无油污、灰尘等污物。

涂 装 方 法   无气喷涂 ：稀 释 剂： 重防腐环氧稀释剂

           稀 释 率：0～15%（以漆料重量计）

           喷嘴口径：约0.4～0.5mm

           喷出压力：15～20Mpa

空气喷涂 ：稀 释 剂：  重防腐环氧稀释剂

           稀 释 率：20～40%（以漆料重量计）

           喷嘴口径：约2。0～2.5mm

           喷出压力：0.3～0.5Mpa

滚涂/刷涂： 稀 释 剂：重防腐环氧稀释剂

           稀 释 率：0～10%（以漆料重量计）

储 存 期 限  存放于阴凉、干燥、通风处，漆料、固化剂一年。

注 意 事 项  1.施工前先阅读使用说明；

2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；

3.施工过程保持干燥清洁，配漆后固化剂包装桶必须盖严，以免胶凝；

4.施工及干燥期间，相对湿度不得大于85%，本产品涂装后须7天后才能交付使用。
