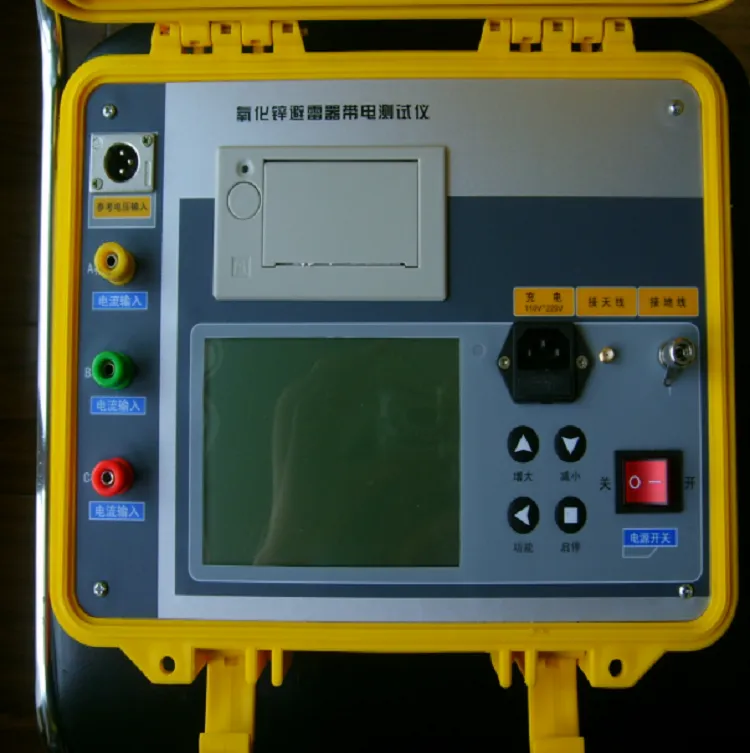

氧化锌避雷器带电测试仪
YHX-B型氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
    仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，***了数据的可靠性和安全性。
一、氧化锌避雷器带电测试仪仪器特点
    1.本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
    2.高精度采样、处理电路，***的付里叶谐波分析技术，确保数据更加可靠。
    3.仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，***了数据的可靠性和安全性。
    4.具有阻性电流基波峰值输出、边相校正等功能。
    5.仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；

二、氧化锌避雷器带电测试仪主要技术参数
    全电流测量范围： 0~10mA有效值      准确度： ±（读数×5%+5uA）
    阻性电流基波测量准确度（有线不含相间干扰）：±（读数×5%+5uA）
    电流谐波测量准确度： ±（读数×10%+10uA）电流通道输入电阻： ≤2Ω
    参考电压输入范围： 25V~250V有效值   准确度： ±（读数×5%+0.5V）
    电压谐波测量准确度： ±（读数×10%）   参考电压通道输入电阻：≥1800kΩ
    交流充电：       AC 220V 10%，50Hz 1%
    电池连续工作时间：       8小时以上
    电池充电时间：              6小时以上
    仪器尺寸：    34cm×22cm×20cm
    仪器重量：    5kg

三、氧化锌避雷器带电测试仪测试数据说明：
    Ux ：工频电压有效值，此电压为实测电压；
    U1 ：工频电压基波有效值；
    U3 ：工频电压三次谐波有效值；
    U5 ：工频电压五次谐波有效值；
   Ix ：全电流有效值；
   Ic : 容性电流有效值；
   Ir　：阻性电流值；
   Irp ：阻性电流峰值；
   Ir1p：阻性电流基波峰值；
   Ir3p：阻性电流三次谐波峰值；
   Ir5p：阻性电流五次谐波峰值；
   Ir7p：阻性电流七次谐波峰值；
   Ic1p：容性电流基波峰值。
   Ir1p：阻性电流基波峰值。由于Ir1p比较稳定，有确切来源，应以Ir1p为主要的阻性电流判据。
   P  ：有功功率；
   Φ ：基波电流超前基波电压的相位差。
   波形Ux，Ix为工频电压和全电流的真实波形，它既能反映电压和电流的相位差，又能反映电源质量。

四、氧化锌避雷器带电测试仪注意事项
  1.从PT二次取参考电压时，应仔细检查接线以避免PT二次短路。
  2.电压信号输入线和电流信号输入线务必不要接反，如果将电流信号输入线接至PT二次侧或者试验变压器测量端，则可能会烧毁仪器。
  3.在有输入电压和输入电流的情况下，切勿插拔测量线，以免烧坏仪器。
  4.仪器损坏后，请立即停止使用并通知本公司，不要自行开箱修理。仪器工作不正常时，请首先检查电源保险是否熔断。更换型号一致保险后方可继续实验。如果问题较复杂，请直接与我公司联系。
