一、概述

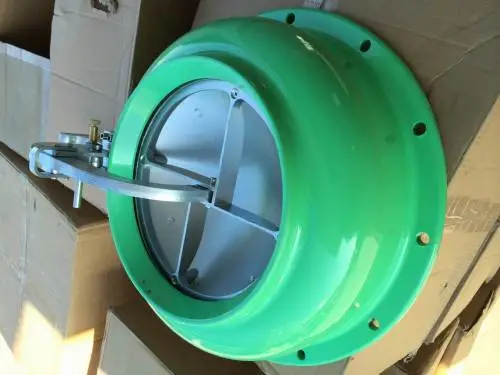

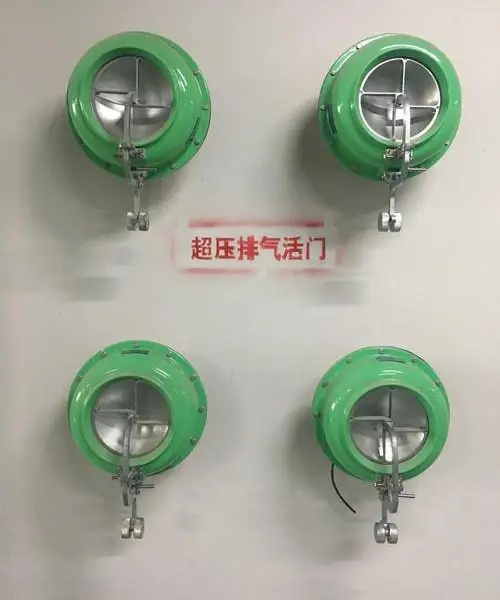

　　人防设备PS(FCS)-Dg250~300型超压防爆排气活门可直接替代战时排风系统上的防爆排气活门和自动排气阀门组成的排风消波系统，平时处于开启状态，便于排风；在冲击波正压作用下，阀盖自动关闭，消减***的冲击波能量；当工程内部再超压30~50Pa时阀盖自动开启，当战士需要隔绝防护时用人工锁紧阀盖，以达到防护密闭的功能。本设备需通过定制大小头管道法兰连接，设备安装连接的预埋套管法兰厚度为

8MM,且阀门与预埋套管的密封必须使用胶垫。产品出厂必须有固定及合格证标志。

　　二；工作原理

　　防爆超压排气活门主要用于防护工程的排风口，平时处于关闭状态，当需要进行瀘毒通风时，工程内部必须造成并保持30~50Pa超压，此时需要进行隔绝防护时，用人工将阀盖锁紧，此时活门具有防护密闭功能。

　　1、PS（FCS)-Dg250 排风量；800m3/h, 接口法连外径450mm, 高度150mm;

　

　2、PS(FCS)-Dg300 排风量；1000m3/h, 接口法连外径520mm, 高度150mm.

三、安装要求

　　1、土建施工时应将穿墙管位置固定正确，穿墙管要求水平，并将周围钢筋焊牢。

　　2、安装时可利用壳体上螺体上的螺栓孔进行吊装。

　　3、安装时应便杠杆成铅锤状态，当阀盖打开位置时，其外侧应均匀靠在限位圈上。
