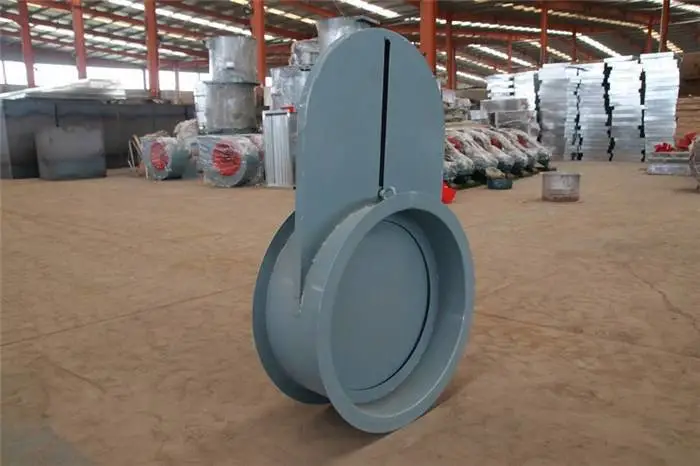

FCH系列为具有防爆波性能的自动超压排气活门，一般设置在防护密闭隔墙上，具有防护、密闭和自动超压排气功能，主要由阀盖、壳体、锁紧装置、重锤等组成。通过调节重锤的位置，在工程主体内超压达到30～50Pa时，阀盖可在超压作用下自动开启实现排气功能；阀盖为铸造壳体结构，隔绝防护时，通过锁紧装置将阀盖锁紧密闭，在外部冲击波压力作用下可实现防护、密闭功能。





YF系列为自动超压排气活门，一般设置在密闭隔墙上，具有密闭和自动超压排气功能。其组成和工作原理与FCH系列相同，阀盖为平板结构，无防护功能。

超压排气活门施工安装要点

1、土建施工时应按图中尺寸将穿墙管位置固定正确，穿墙管要求水平、上下两个螺丝孔心连线与地面垂直，并与周围钢筋焊牢。
2、安装后应使杠杆成铅垂状态，当阀盖打开到位置时，其外侧应均匀靠在限位圈上。
3、安装后阀盖应开关灵活，重锤应根据工程设计超压值放在在杠杆圆长孔的相应凹槽上。
