邯郸市倚道金属制品有限公司

Fine rolled spiral steel，Fine rolling nut，Fine rolled anchor，Fine rolled connector，Reinforced Anchorage plate

主营：精轧螺纹钢，环氧树脂涂层钢筋、连接器，爬锥，精轧螺母，精轧垫板，锚具，预埋钢板、地脚螺栓，螺旋筋，防腐螺纹钢，定做异型件

HRB400/HRB500/HRB600/630环氧树脂涂层螺纹钢，美标GR60/英标460B、B500B/澳标500E、500N环氧树脂涂层螺纹钢,环氧树脂涂层圆钢传力杆，环氧树脂涂层精轧螺纹钢， 厂发各种型号精轧螺纹钢：hrb500z、psb500、psb785、psb830、psb930、psb1080/φ15mm、φ18mm、φ20mm、φ25mm、φ28mm、φ32mm、φ36mm、φ40mm、φ50mm等。

环氧涂层钢筋特性

环氧涂层钢筋是对普通变形钢筋进行除锈、清洗、打毛、加热后，用环氧树脂以电离子喷射的方式喷涂在钢筋表面，涂料固化、冷却后再对钢筋进行微孔处理制造出来的一种钢筋材料。化学稳定性良好的环氧涂层钢筋，其表面涂层必然是连续，能够在钢筋表面形成一种隔绝水、氧等侵蚀性介质的

的物理保护层，能够提高结构物抵御外界侵蚀的能力，延长其使用寿命。相对于其它涂层类型的钢筋来说，环氧涂层钢筋的制造成本较低，制造工艺更加简单，在性、防腐性、环保性方面表现更好；而相对于普通钢筋来说，除了防腐、以外，环氧涂层钢筋的混凝土保护层更薄，在工程应用方面具有的优势。

环氧树脂涂层钢筋是在工厂生产条件下，采用静电喷涂，将环氧树脂粉末喷涂在普通带肋钢筋和普通光圆钢筋的表面生产的一种具有涂层的钢筋。环氧树脂涂层钢筋有很好的耐蚀性，但与混凝土的粘结强度明显降低，适用于处在潮湿环境或侵蚀性介质中的工业与民用房屋、一般构筑物及道路、桥梁、港口，码头等的钢筋混凝土结构中（当用于工业建筑防腐工程时，尚应与有关标准的规定进行核对）。

简介

钢筋腐蚀是混凝土结构的破坏的主要形式。混凝土结构中的钢筋因腐蚀生成铁锈会发生体积膨胀(锈胀)，使混凝土保护层脱落，严重的会产生纵向裂缝，影响结构的正常使用；钢筋腐蚀还会导致钢筋的有效截面积减小，破坏钢筋和混凝土的粘结。使结构的承载能力降低，甚至导致结构的破坏。因此，钢筋腐蚀是影响混凝土结构耐久性重要的因素。

钢筋腐蚀防护的一个重要研究方向就是开发涂层钢筋．其中环氧树脂涂层钢筋无论从生产工艺、防腐性能还是从经济性、施工性来说都是实用的．被认为是钢筋腐蚀防护的有效措施之一。

特点

环氧树脂涂层钢筋是在普通钢筋表面制备一层环氧树脂薄膜保护层的钢筋．涂层厚0.15～0.30mm。国外大量研究和多年的工程应用表明，采用这种钢筋能有效地防止处于恶劣环境下的钢筋被腐蚀。从而大大提高混凝土结构的耐久性。涂层一般采用环氧树脂粉末以静电喷涂制做。

将普通钢筋表面进行除锈、打毛等处理后加热到230℃左右。再将带电的环氧树脂粉末喷射到钢筋表面。由于粉末颗粒带有电荷．便吸附在钢筋表面．并与其熔融结合，经过一定养护、固化后便形成一层完整、连续、包裹住整个钢筋表面的环氧树脂薄膜保护层。

环氧树脂粉末的性能与静电喷涂T艺技术的结合，能***涂层与基体钢筋的良好粘结，延性大、干缩小，抗拉、抗弯和短半径180度弯曲仍不出现裂缝，这都是其他涂层难以达到的。环氧树脂粉末涂层还具有的耐化学侵蚀性能。不与酸、碱等反应．能长期经受混凝土的高碱性环境而不被破坏；并且涂层具有不渗透性。因此能阻止腐蚀介质如水、氧气、氯化物等化学成分与钢筋接触，有效地保护了钢筋，使其抗腐蚀寿命大大延长。环氧树脂涂层在钢筋表面形成了阻隔钢筋与外界电流接触的功能。是化学电离子防腐屏障。被誉为钢筋防腐卫士

环氧涂层钢筋使用特点

环氧涂层钢筋设计使用时与混凝土的粘结强度为无涂层钢筋的80%；锚固长度为无涂层钢筋的1.25倍；绑扎搭接长度受拉钢筋为无涂层钢筋的1.5倍；受压钢筋为1.0倍，且不应小于250mm；承载力、裂缝宽度和刚度的计算与无涂层钢筋构件相同，但裂缝宽度计算值应为无涂层钢筋的1.2倍，刚度计算应为无涂层钢筋的0.9倍。

环氧涂层钢筋的加工

弯制钢筋时，要确保作业环境温度在5℃以上；若采用冷弯工艺，必须用尼龙套筒或塑料套筒垫在与环氧涂层钢筋接触法的支座和芯轴等区域，接触的平面上铺设布垫层，严防土层被接触到的金属物挤压或被损坏。涂层钢筋的弯曲直径，对直径d≤20mm钢筋，至少要在4d以上；对直径d>20mm钢筋，至少要达到6d，同时将弯曲速度控制在8r/min以内（采用厂家提供芯轴可有效防止弯曲部位裂缝）。

采用绞丝机、砂轮锯对涂层钢筋进行切断、绞丝加工时，在直接接触涂层钢筋的部位，应垫以缓冲材料；严禁采用气割切断涂层钢筋。

环氧涂层钢筋的安装

为了在不破坏环氧涂层的前提下确保钢筋绑扎结实、牢固，应该使用包胶铅丝，用十字交叉钢筋绑扎成“X"形，严谨直接用金属丝进行钢筋绑扎。环氧涂层钢筋与无涂层钢筋严谨有电连接，应该使用与涂层钢筋配套的套筒和螺母机型钢筋的连接，然后使用材料对连接处进行修补。

墩身模板吊装时设专人指挥，避免在操作过程中损伤涂层。架立环氧涂层钢筋后，钢筋上不得放置重物，任何人不得在钢筋上行走。安装完后检查，及时修补破损处，带破损处的新涂料固化后再开始浇筑混凝土。用塑料环形垫块固定钢筋和模板，但是该定位垫块必须在钢筋绑扎工序前安装完毕。

在浇注混凝土时选用合适的振捣或采取必要的措施，插入式振动器振捣时，用塑料或橡胶将振动器包覆，以防环氧涂层遭到破坏。砼布料时不得冲击涂层钢筋，以防损坏。

环氧涂层钢筋的修补

在搬运钢筋或者在钢筋施工中，如果不慎损坏了钢筋表面的环氧涂层必须材料及时修补，修补材料通常由钢筋生产厂家提供。修补时，先用温和的清洗剂将破损的涂层和该部位钢筋表面的锈迹清理干净，确保该处没有残留油脂。修补时如果作业环境的相对湿在85%以上，必须用电热吹风器进行除湿。修补时注意把控新涂料与原涂层的搭接范围，新涂层厚度至少达到180靘，但是尽量不要使原涂层厚度增加

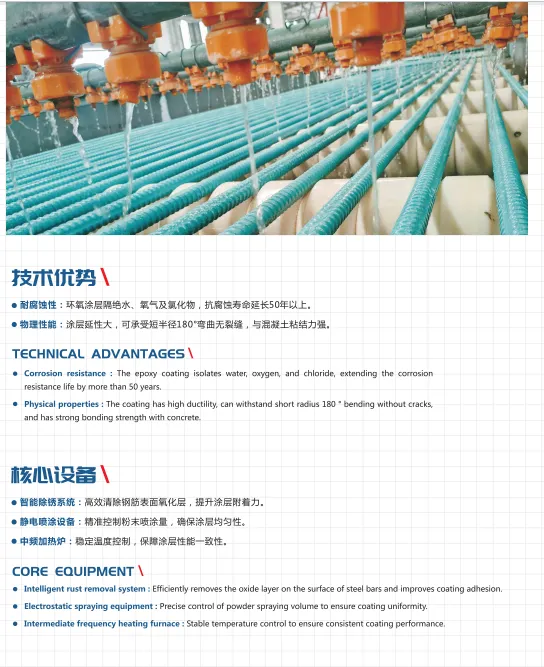

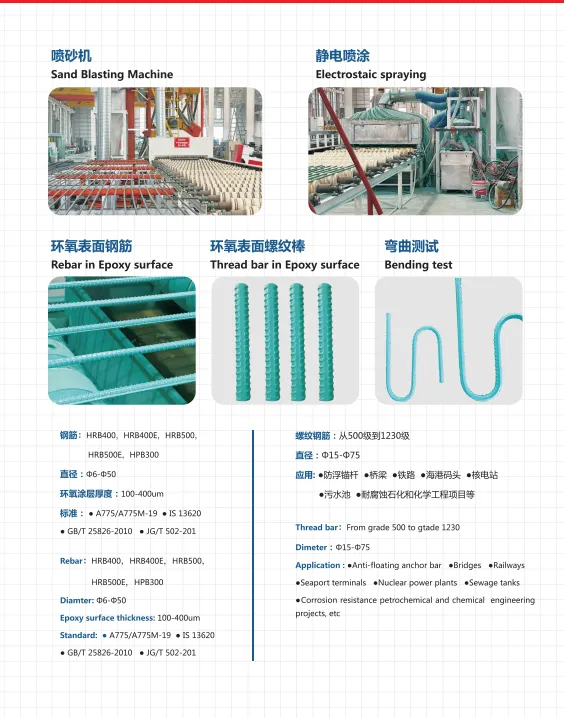

环氧树脂涂层钢筋是在普通钢筋表面通过静电喷涂粉末高温熔结工艺制备一层环氧树脂保护涂层，涂层具放腐蚀性能，不与酸碱反应，能长期经受混凝土的高碱性环境而不被破坏。并且涂层具有不渗透性，因此能阻止腐蚀介质如水、氧气、氯化物等化学成分与钢筋接触，保护了钢筋，使其寿命大大延长。生产加工环氧树脂涂层钢筋的制作工艺简单分为以下几个步骤：1、钢筋表面处理（喷砂除锈净化、打毛）2、钢筋加热3、静电喷涂4、涂层固化5、净水冷却6、进行严格的产品检测

专注环氧树脂涂层钢筋环氧涂层树脂螺纹钢生产品种建标JG3042-1997、标JG/T502-2016 GB/T25826-2010标准JTJ275、美标ASTM A775、英标BS7295、***14654及香港土木工程总规章。
