产品简介；

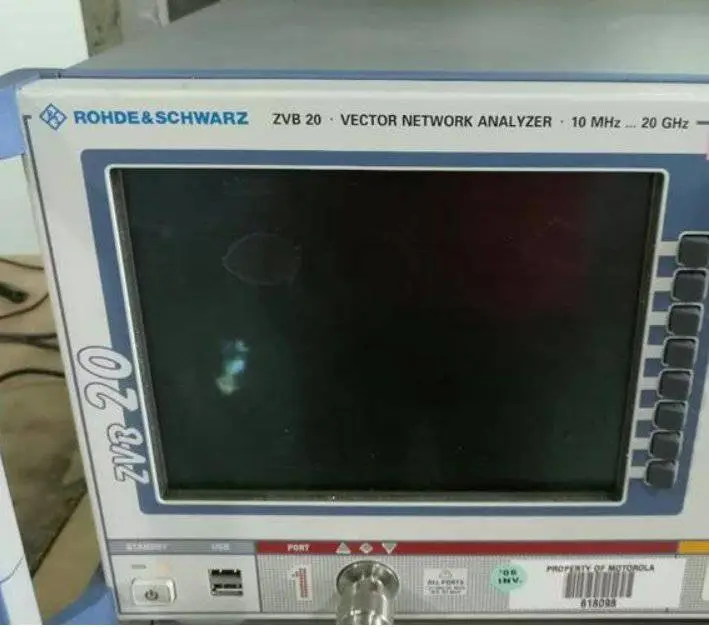

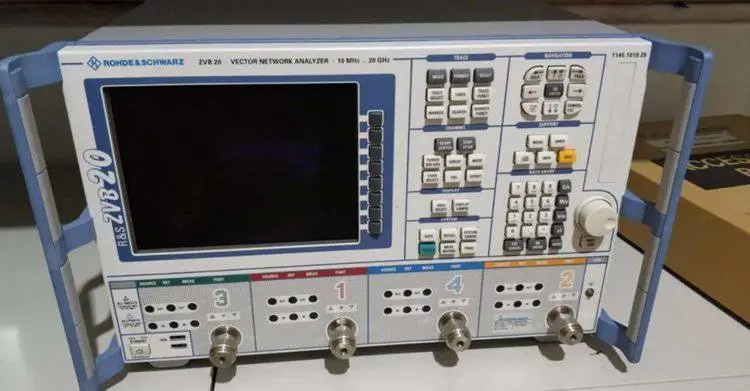

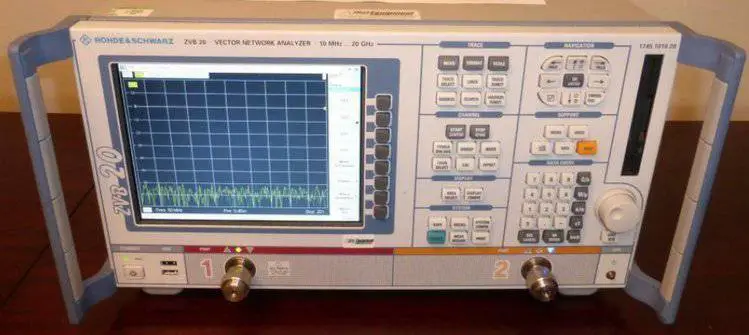

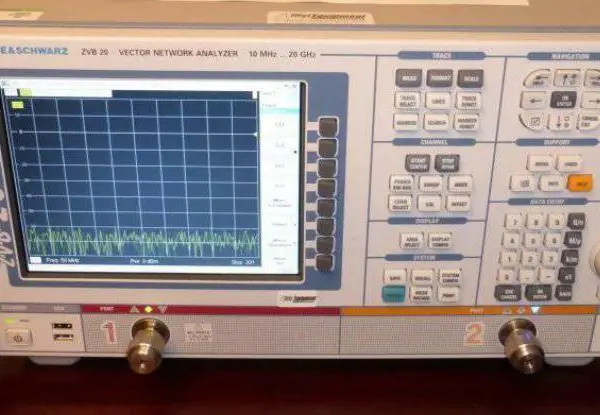

ZVB20-R/S矢量网络分析仪

R/S网络分析仪ZVB20 简单介绍：

R&S ZVB矢量网络分析仪适用于无源器件和有源器件的通用测量，它的频率范围有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析变得更加简单，特别是对于多端口器件和平衡器件的测量而言。由于它那的测量功能、技术指标、快速的数据采集传输能力和强大的远程控制能力，使得R&S ZVB成为研发和生成的理想设备。该设备
结构紧凑，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。

崭新的多端口理念
◆ 仪器有2/3/4个端口◆ 多端口处理能力
◆ 平衡测试能力
◆ 校准单元，频***达24 GHz；

突出的指标
◆ 每条轨迹曲线20001点
◆ 动态范围优于123 dB
◆ 功率扫描范围50 dB

高速
◆ 测量时间 lt;4.5 ms （201点，频率扫描模式）
◆ 通道间切换时间 lt;1 ms
◆ 设置间切换时间 lt;10 ms
◆ 数据传输时间 lt;0.7 ms (201点，通过RSIB)
◆ 可以同步测量多于一个待测件

现代的用户界面
◆ 基于Windows系统、鼠标操作直观
◆ 热键、软键操作
◆ 大量的通道、轨迹数
◆ 并行设置管理
◆ 操作向导：例如平衡器件测量和校准
◆ 集成的嵌入/去嵌功能

连接
◆ 兼容传统的设计工具
◆ 轨迹数据在PC和R&S ZVB之间双向传输
◆ 通过GPIB和LAN口远程控制
◆ 数字I/O接口
◆ USB连接

特征
1）用于优化产能的功能
R&S ZVB的新平台采用了基波混频技术，ZVR系列矢网已经采用了该项技术10年。它的动态范围为123dB，轨迹噪声小于0.01dB，测量带宽的范围是1 Hz －500 kHz。在测量带宽为500 kHz时，201点的测量扫描时间小于8ms。
通过分段扫描的方式还可以进一步优化测量时间，分段的数量受限于仪器的内存。每一个频段内的扫描参数(如频点间隔、测量带宽、源电平)都可以独立设置以适合待测件的测试。
不同的设置能以文件的形式存贮在硬盘中，与此同时也能加载到仪器的内存中，每个设置代表了一个独立的窗口。在手动模式下，通过鼠标简单的点击下就可以切换不同的设置（设置－切换）；在远程控制模式下，通过设置切换可以缩短相当的切换时间。一旦调用这些设置（包括校准数据）就会自动保存在RAM中，这样就可以在10ms之内通过IEC总线迅速地切换不同的设置。由于在数据采集的同时，轨迹数据也在通过IEC/IEEE总线或LAN口进行传输，因此R&S ZVB的数据传输时间也就可以忽略不计了。
基于多源理念的R&S ZVB允许对测试端口分组。在“端口管理器”对话框里可以定义进行平行测量的配置。每个端口组可以相对于其他组独立地进行测量，这样所有的组就可以同时并行测量，因而多个待测件或一个待测件的多个端口就可以同时测量了。
