一、产品基础归类

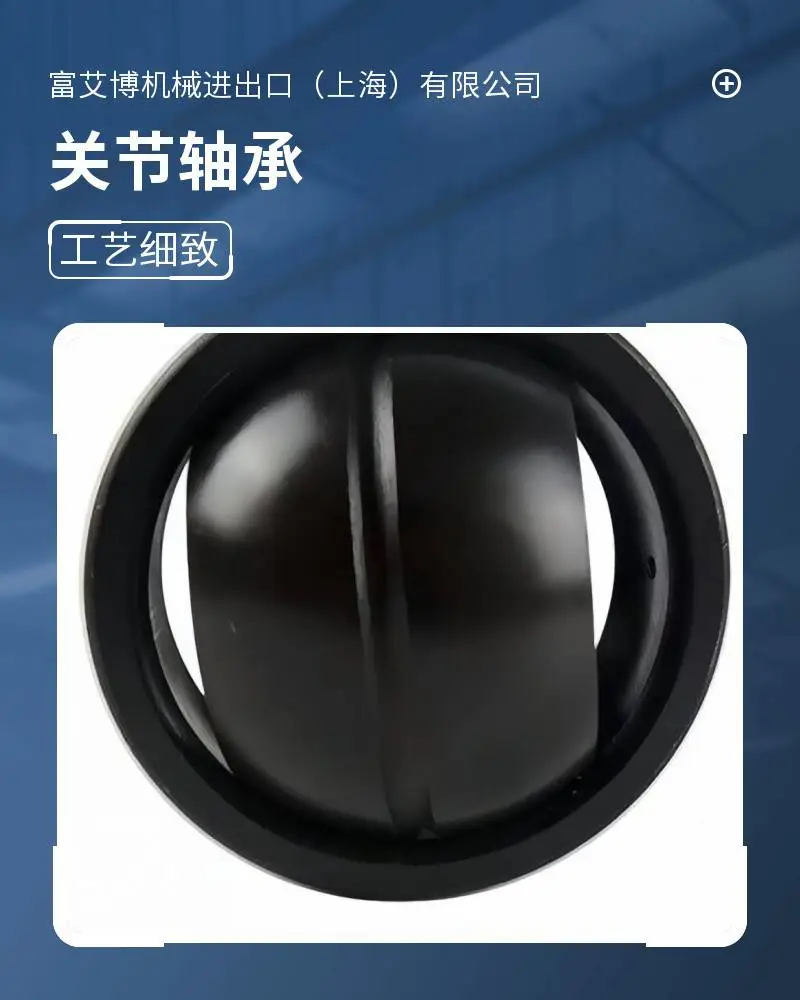

GE220ES为公制向心球面滑动关节轴承，ES系列外圈开设轴向通缝，采用钢对钢摩擦副结构，预留注油通道，属于定期加注润滑脂维护型轴承，无法长期免润滑连续运行。

二、完整外形尺寸

内径d：220mm

外径D：320mm

内圈总宽度B：135mm

外圈宽度C：100mm

球面公称直径dk：275mm

允许倾斜角度α：7°

装配圆角r1、r2最小尺寸均为1.1mm

单件自重：36.1kg

三、载荷参数

基本额定动载荷：2320kN

基本额定静载荷：11600kN

可承受径向载荷以及小幅双向轴向载荷，适配静载荷、交变载荷、冲击重载等复合受力工况。

四、结构与材质说明

轴承由独立内圈、外圈两个部件组成，外圈带有轴向贯通开口，便于过盈压入轴承座完成装配定位。内外圈内壁均加工环形油槽与贯通润滑孔，润滑脂可以直接输送至球面摩擦接触面完成补给加注。

内外圈基材选用高碳铬轴承钢，整体淬火精加工，摩擦接触面经过磷化处理，出厂预先涂抹二硫化钼固体润滑层，新机初次装机可短期不加脂运行。

钢件直接配对形成摩擦副，承载极限高，但摩擦系数偏大，必须依靠持续加注润滑脂控制磨损速率。

五、核心使用特性

1. 具备自动调心能力，能够补偿轴与轴承座装配不同心、轴受力弯曲带来的角度偏移，容许偏转角度7°。

2. 抗冲击、重载承载性能优异，低速往复摆动、小角度回转工况运行稳定性优于常规滚动轴承。

3. 原厂未配备防尘密封结构，多粉尘、水汽、泥浆工况需要额外加装防尘配件，同规格双面密封升级型号为GE220ES-2RS。

4. 开缝外圈过盈装入座孔后径向收缩，工作间隙保持稳定，重载运转过程中不易发生轴向窜动、松脱问题。

六、润滑维护要求

该型号属于周期性保养轴承，无法长期免维护使用。常规低速重载工况每200至500个工作小时，经由外圈预留油孔加注锂基极压润滑脂；承受冲击载荷、高温、多粉尘或是露天潮湿使用环境，需要进一步缩短补脂间隔。长期缺油运行会出现球面拉伤、咬合卡死、表层剥落等不可逆损坏。

七、常规应用场景

多用于工程机械铰接支点、液压油缸耳轴、重型锻压设备、起重吊具铰接节点、矿山机械连杆、水利启闭机铰点、大型重载自动化摆动关节等部位，适配低速往复摆动、复合重载受力且存在安装对中误差的设备铰接点位。

同一系列轴承型号分别为：

GE100ES

GE110ES

GE120ES

GE140ES

GE160ES

GE180ES

GE200ES

GE220ES

GE240ES

GE260ES

GE280ES

GE300ES

GE320ES

GE340ES

GE360ES

GE380ES

GE400ES

GE420ES

GE440ES

GE460ES

GE480ES

GE500ES

GE530ES

GE560ES

GE600ES

GE630ES

GE670ES
