在电子设备日益精密化、高频化的今天，电磁干扰（EMI）屏蔽已成为产品设计中不可回避的挑战。导电泡棉作为兼具电磁屏蔽与机械缓冲功能的关键材料，其技术路线主要分为全方位导电泡棉和包裹式导电泡棉两大类。深入理解两者的技术内核与市场定位，对于工程师选型和供应链决策至关重要。

一、产品细节与技术指标对比

从材料结构与工艺上看，两者存在本质区别。全方位导电泡棉通常采用高分子复合材料一体化发泡结合真空全域电镀工艺制成。其核心在于通过特殊发泡技术形成孔径均匀的聚氨酯海绵基材，再经电镀在海绵通体覆盖铜镍合金层，从而在X、Y、Z三个维度上形成连续的导电通路。这种结构确保了材料任意点位的导电性能均匀，典型技术指标表现为表面电阻≤0.05Ω/inch，垂直电阻≤0.03Ω/inch，在10MHz-3GHz频段屏蔽效能可达50-80dB。

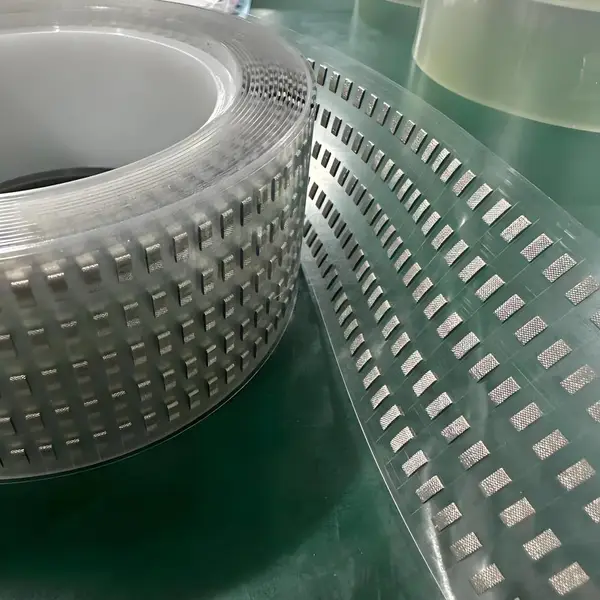

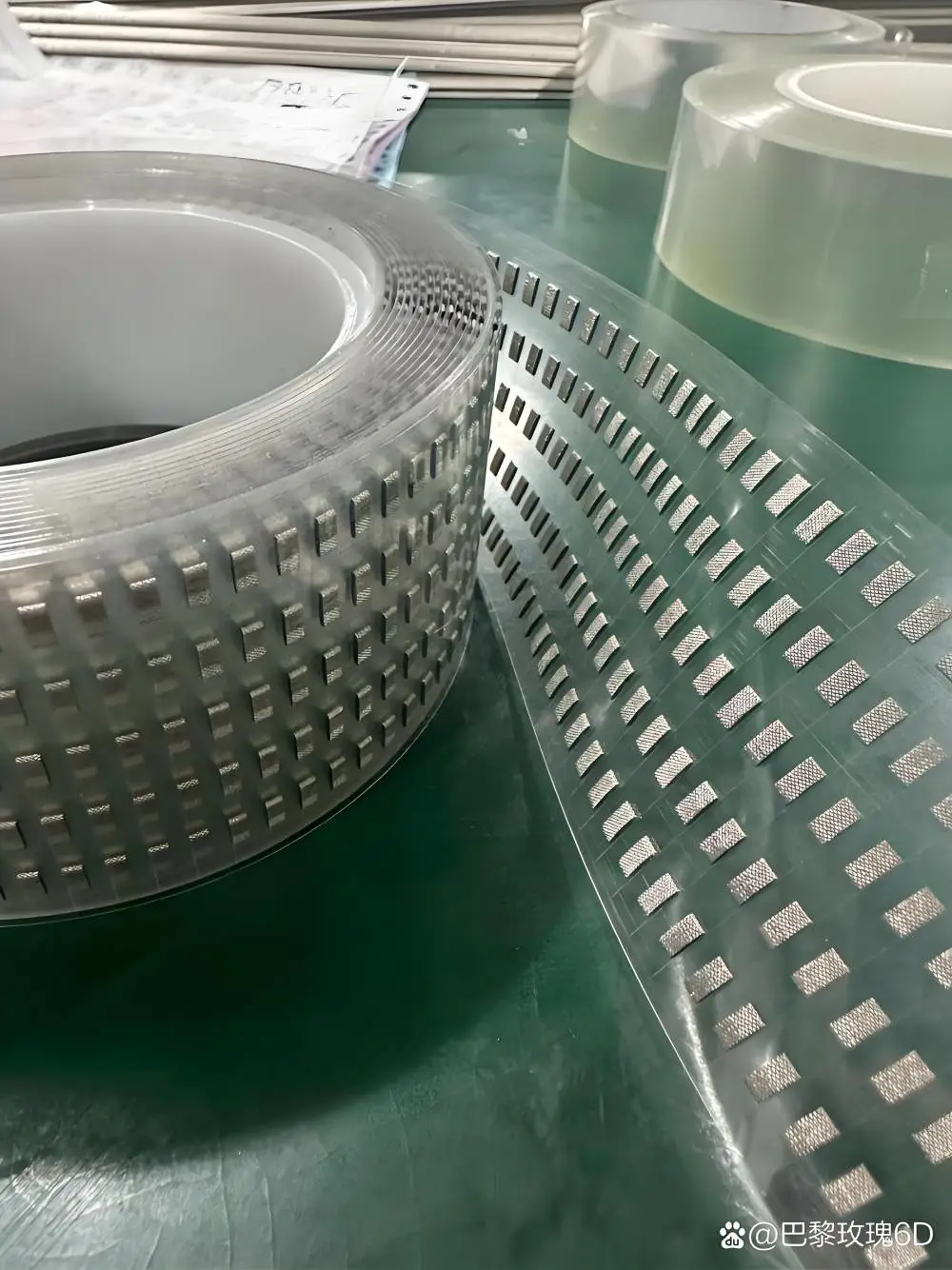

包裹式导电泡棉则采用不同的技术路径，它是由导电纤维布（如镀镍或镀铜导电布）包裹低压缩力的PU泡棉芯材构成。其优势在于通过包裹结构环绕模块边缘，形成闭环导电层，实现360°连续屏蔽。实测数据显示，在1–6GHz频段，优质的包裹式镍铜泡棉可实现65–80dB的屏蔽效能，且压缩率可达40%，回复率达到92%，在长期机械应力下能保持良好的密封与接触。

二、市场验证与产品定位

根据行业调研数据，2024年全球导电泡棉衬垫整体市场规模约为9.7亿元，其中全方位导电泡棉细分市场规模约7亿元。市场预计将保持平稳增长，到2031年整体规模有望接近13.3亿元，年复合增长率约4.7%。中国作为全球最主要的消费市场，其增速***高于全球平均水平。

从产品定位来看，全方位导电泡棉因其各向同性的导电特性和更高的屏蔽效能，常被定位为面向中高端应用场景的解决方案，尤其适用于对屏蔽效能要求严苛、空间受限且需要处理热-磁耦合问题的设备，如5G基站AAU、车载毫米波雷达、高功率服务器等。

包裹式导电泡棉则凭借其优异的性价比和良好的机械适配性，成为应用***的EMI衬垫类型。它特别适用于闭合压力有限、需要良好贴合性以及对成本较为敏感的大规模量产场景，如消费类电子产品（手机、笔记本电脑）的I/O接口屏蔽、普通通信机柜等。

三、优劣势分析与场景锁定

全方位导电泡棉的主要优势在于三维全导通特性带来的稳定屏蔽效能、更好的抗氧化与防腐蚀性能，以及能够实现屏蔽、导热甚至吸噪的多功能一体化设计。其劣势则可能体现在更高的原材料与工艺成本上。

包裹式导电泡棉的核心优势是成本效益高、工艺成熟、供应链稳定，且其包裹结构能有效适应复杂装配面，提供更佳的填充与密封效果。其潜在劣势在于，如果导电布包裹工艺不佳，可能在长期摩擦下产生金属粉尘，对某些敏感高频电路造成干扰。

因此，场景锁定变得清晰：追求屏蔽性能、应对复杂电磁环境或有多功能集成需求时，全方位导电泡棉是更优选择；而在大规模消费电子制造、对成本控制要求高、且屏蔽要求属于常规范围的场景中，包裹式导电泡棉则展现出强大的市场竞争力。

四、市场行情与未来布局

当前，全球导电泡棉市场由***材料企业和一批快速崛起的中国本土企业共同主导。随着5G深化部署、新能源汽车普及以及工业自动化升级，市场对高性能、高可靠性导电泡棉的需求持续攀升。未来布局将聚焦于几个方向：一是材料创新，如开发***电阻率、更耐环境老化的新型合金镀层；二是结构创新，如适应折叠屏设备转轴区的超薄低压力设计；三是工艺创新，如支持SMT贴装的导电泡棉，以适配自动化生产趋势。

海合新材料有限公司作为深耕特种陶瓷与高分子复合材料领域的企业，在材料研发与精密制造方面积累了深厚经验。我们密切关注导电泡棉的技术演进与市场需求，致力于将我们在陶瓷材料精密成型与表面处理方面的技术积累，应用于相关功能材料的开发与优化，为客户提供更贴合实际应用场景的电磁屏蔽解决方案。在电子设备功能日益复杂、电磁环境日趋严峻的背景下，选择技术匹配、性能可靠的导电泡棉，是保障产品品质与市场竞争力的关键一环。
