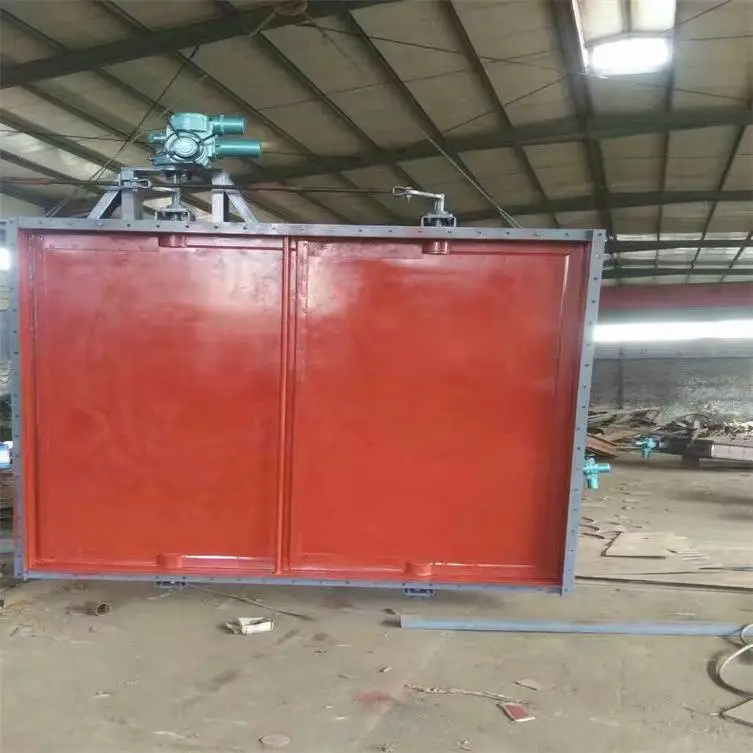

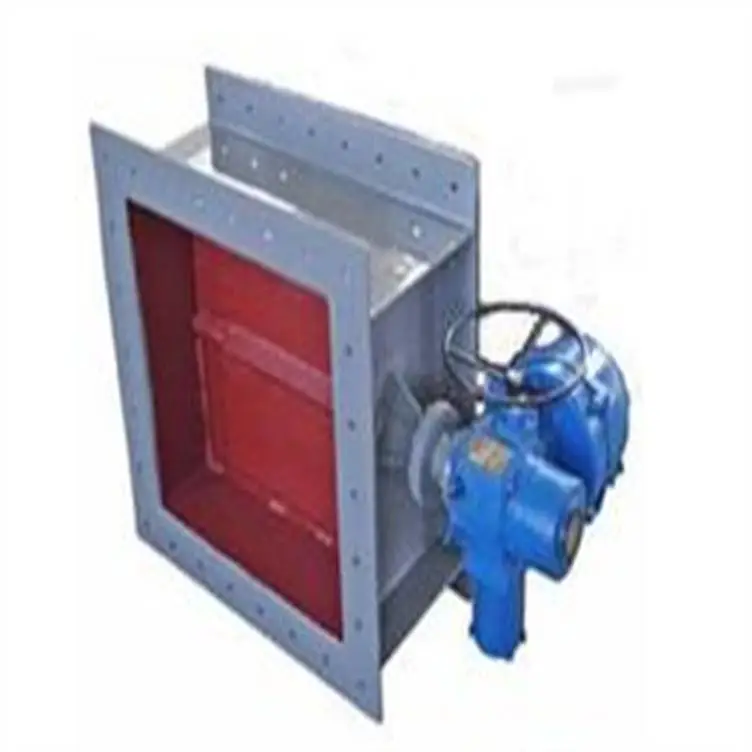

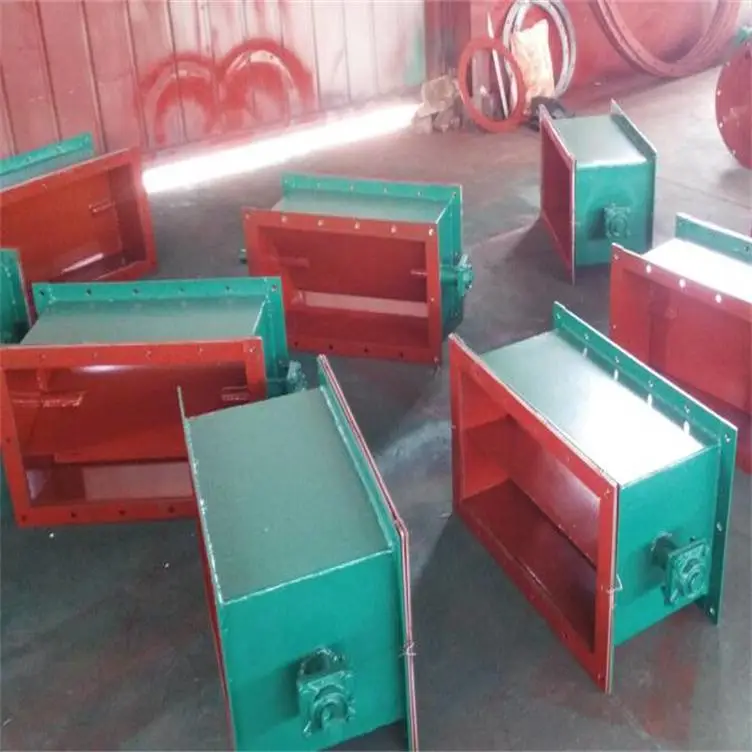

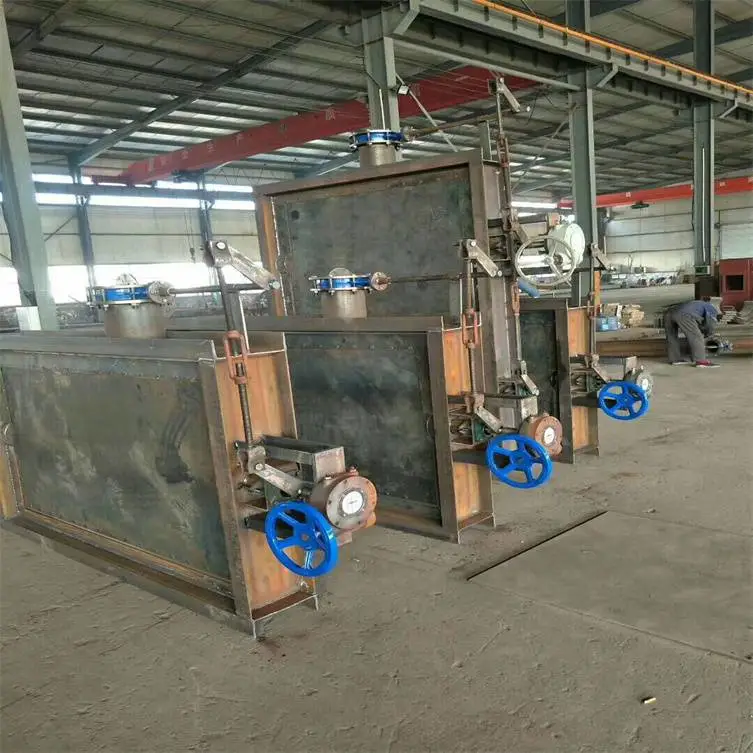

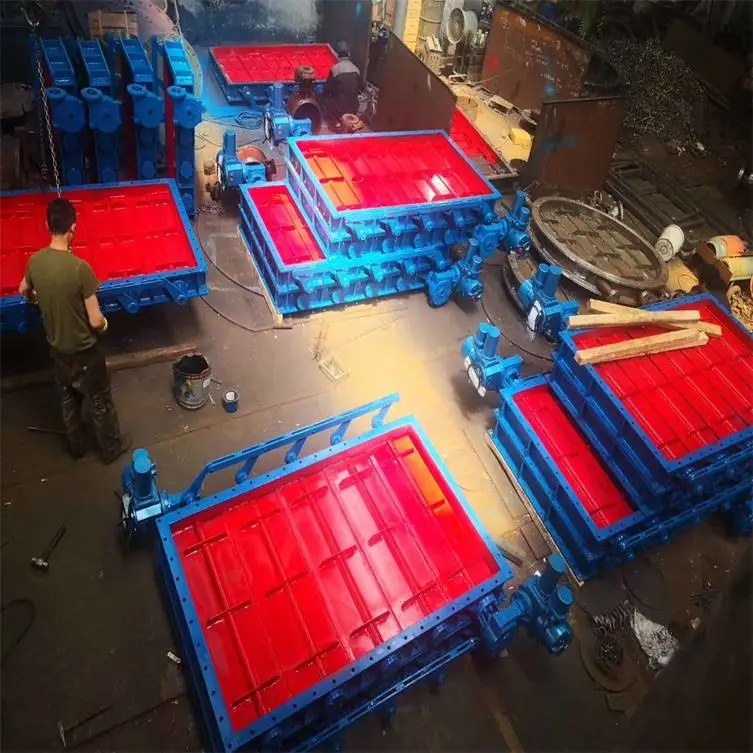

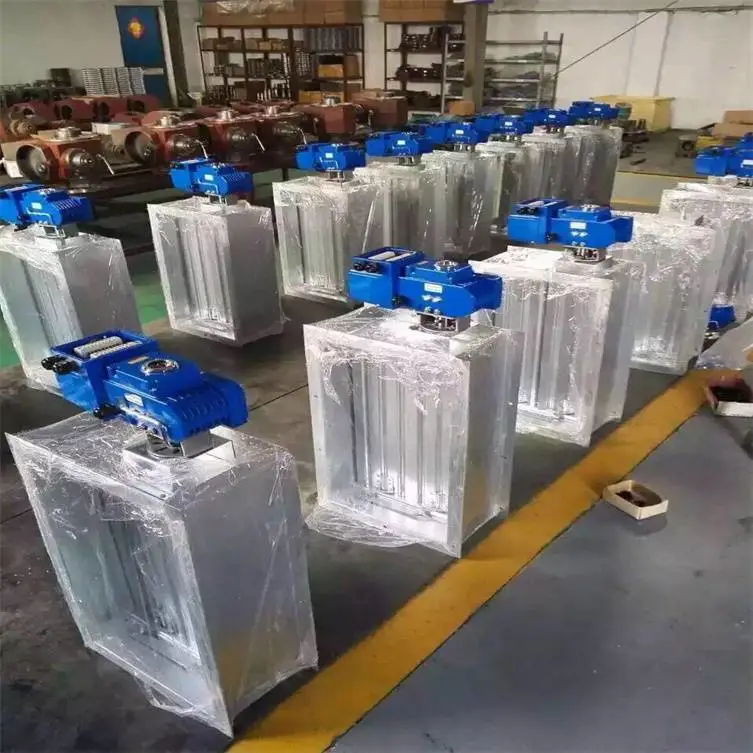

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀

电动百叶阀通过驱动装置输出力矩，经连杆机构将动力传递给各阀轴，使百叶板旋转以调节管道截面积，实现流量控制或介质截断。

核心部件与结构：主要由阀体、百叶板、阀轴、连杆机构和电动执行器组成。阀体通常采用焊接结构，材料为锅炉钢板或不锈钢，耐腐蚀性强。百叶板通过阀轴与连杆机构连接，由驱动装置（如伺服电机或普通电机）驱动旋转，调节范围为0-90。

调节机制：当驱动装置接收控制信号后，通过连杆机构同步驱动所有阀轴转动，带动百叶板群同步开启或关闭。随着角度变化，管道截面积相应增大或减小，从而控制介质流量或压力。部分高端型号采用角度传感器与伺服电机联动，实现精准角度控制。

配置电动执行机构广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量。蝶板采用百叶多轴体结构，液体均匀，启闭力矩小，动作灵敏，性能可靠。

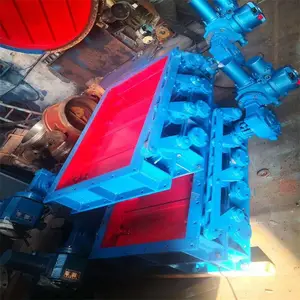

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀

在工业通风与流体控制领域，蝶阀作为一种常见的调节与截断装置，其应用十分广泛。其中，电动通风蝶阀凭借其自动化控制特性，在现代建筑通风、工业管道系统及环保工程中扮演着重要角色。要确保这类阀门能够安全、可靠、高效地运行，并满足特定的工况需求，遵循一系列明确的规范要求至关重要。这些规范不仅定义了阀门的基本性能，也为其设计、制造、测试与安装提供了标准依据。

理解电动通风蝶阀的规范要求，可以将其与一些常见的手动蝶阀或气动蝶阀进行对比，从而更清晰地把握其技术特点和应用边界。

一、FD941W-10C智能电动多轴联动矩形多叶通风蝶阀设计与结构规范要求

电动通风蝶阀的核心在于将蝶阀的阀体结构与电动执行机构相结合。其规范要求首先聚焦于设计与结构本身。

1.阀体与阀板材料：规范通常对阀体和阀板的材质有明确规定。通风蝶阀常用于输送空气、烟气等介质，可能含有粉尘或具有腐蚀性。材料需具备足够的强度、耐腐蚀性和耐温性。常见的材质如碳钢、不锈钢等，其选用需严格依据介质成分和环境温度。相比之下，一些用于清水管道的普通蝶阀可能对耐腐蚀性要求较低。

2.密封性能：这是衡量阀门质量的关键指标。规范要求阀门在关闭状态下需达到特定的泄漏率标准。通风蝶阀的密封形式多样，如橡胶软密封或金属硬密封。软密封通常能达到更优的零泄漏效果，适用于要求严格切断的场合；而金属硬密封更耐高温和磨损，但允许的泄漏率可能略高。这与某些仅需粗略调节流量的手动蝶阀相比，要求更为***和严格。

3.电动执行机构：这是电动通风蝶阀区别于手动阀门的核心部件。规范要求执行机构具备足够的输出扭矩，以克服介质压力和摩擦阻力，可靠地驱动阀板转动。它需要集成位置反馈信号（如4-20mA或开关量信号），以便控制系统能***知晓阀门的开度状态。执行机构应具备过载保护、手动操作机构（以备断电时应急）等安全功能。相比之下，气动执行机构虽然响应速度快，但需要配套压缩空气系统，在缺乏气源的场合或对控制精度有更高要求的场合，电动型式的优势更为明显。

二、FD941W-10C智能电动多轴联动矩形多叶通风蝶阀性能与测试规范要求

阀门制造完成后，多元化通过一系列严格的测试来验证其是否符合设计规范。

1.壳体强度试验：此项试验旨在检验阀体及其连接部件在承受高于公称压力一定倍数（通常为1.5倍）的压力时，是否会发生专业变形或泄漏。这是所有压力管道元件的基础安全测试。

2.密封试验：在阀门完全关闭状态下，向阀内施加规定的试验压力，检测其泄漏量。对于通风蝶阀，这可能包括正向和反向密封测试，以确保无论介质从哪个方向流动，都能有效密封。这一要求比许多仅需单向承压的阀门更为***。

3.流量特性与流阻系数：规范会关注阀门在不同开度下的流量调节特性（如近似等***比或线性特性），以及全开时的流阻系数。***的电动通风蝶阀应具有平滑的调节特性和较低的流阻，以减少系统能耗。这与某些结构简单、但流阻较大的闸阀或截止阀形成对比，后两者在需要频繁调节和节能的通风系统中往往不具优势。

4.执行机构性能测试：包括测试执行机构的启闭时间、行程精度、重复精度以及绝缘性能、防护等级等。高防护等级能确保阀门在潮湿、多尘的工业环境中稳定工作。

三、FD941W-10C智能电动多轴联动矩形多叶通风蝶阀电气与控制接口规范

电动通风蝶阀的“智能”体现在其电气控制部分，相关规范确保了其与自动化系统的无缝集成。

1.控制信号与电源：规范明确规定了执行机构接受的信号类型（如模拟量控制、开关量控制）和电压等级（如AC380V、AC220V、DC24V等）。这要求用户在选型时多元化与自身控制系统匹配。

2.防护等级与防爆等级：防护等级表示设备防尘防水的能力，常用IP代码表示。防爆等级则对于可能存在于易燃易爆环境中的阀门至关重要。电动通风蝶阀在这些方面的规范要求，远比在清洁环境中使用的普通电动阀门要严格和复杂。

3.位置反馈与故障诊断：***别的规范要求执行机构能提供实时、***的阀位反馈，并可能具备故障自诊断与报警输出功能（如过载、过热、电机堵转等）。这为远程监控和预防性维护提供了可能，是手动阀门乃至部分基础型气动阀门所不具备的智能化优势。

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀主要技术参数

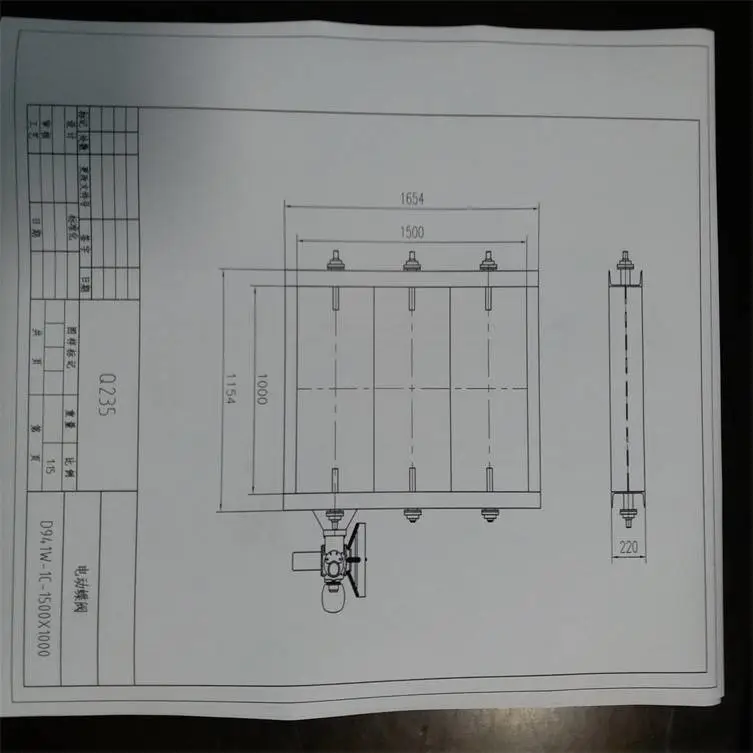

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀方形百叶蝶阀主要外形连接尺寸

四、FD941W-10C智能电动多轴联动矩形多叶通风蝶阀安装、操作与维护规范

正确的安装与维护是***阀门长期稳定运行的最后一道关卡。

1.安装要求：规范会指导阀门的安装方向、管道支撑要求、执行机构的安装姿态以及电气接线的注意事项。不正确的安装可能导致阀门内漏、执行机构过载损坏或控制失灵。

2.操作与调试：规范会概述阀门的正确操作程序，包括***上电调试、行程设定、与控制系统的联调等。这与手动阀门即装即用的简单性有很大不同，体现了其作为自动化设备的技术复杂性。

3.维护保养：规范会建议定期维护的周期和内容，如检查密封件磨损情况、清理阀体内外积垢、润滑传动部件、测试执行机构功能等。定期的预防性维护能***延长阀门寿命，避免突发故障。这一点上，结构更复杂的电动阀门比简单的手动阀门更需要系统性的维护计划。

总结而言，电动通风蝶阀的规范要求是一个贯穿其全生命周期的严密体系。从设计选材、性能测试到电气控制、安装维护，每一环节都有明确的标准。与手动蝶阀相比，它在自动化、***控制和远程管理方面优势***，但同时也带来了更高的电气接口、防护和维护要求。与气动蝶阀相比，它省去了空压系统，控制更直接***，但在响应速度和防爆应用的某些特定领域可能各有侧重。

对于使用者而言，深入理解这些规范要求，不仅是确保采购到合格产品的前提，更是实现系统安全、高效、长周期运行的根本保障。在选择时，应依据实际工况介质、压力、温度、控制需求及安装环境，仔细核对产品是否符合相应的国家、行业或***，从而做出最合适的技术选择。

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀安装技术要求：

蝶阀在安装时，需要满足一系列技术要求。例如，各轴承间隙应符合设计要求；橡胶水封装入前应进行漏气试验；阀体各组合缝间隙应符合规定；竖轴式蝶阀应调整推力瓦螺栓，使上、下水封间隙相等；蝶阀的中心线应根据蜗壳及钢管的实际中心确定；基础螺栓和螺孔间应留有足够的距离等3。

综上所述，蝶阀技术规范涵盖了结构、性能、技术参数、执行标准和安装要求等多个方面，确保蝶阀在各种工况下都能可靠运行。

FD941W-10C智能电动多轴联动矩形多叶通风蝶阀蝶阀管道安装说明书及安装施工规范

1.先将法兰焊接到管道上并且冷却至环境温度后，才可将阀门安装到法兰上。否则焊接产生的高温会影响弹性阀座的性能。

2. 焊接法兰的边缘必须用车床加工到表面平滑为止以避免在阀门安装过程中伤及弹性阀座。法兰表面必须完全不受损坏不发生变形，清除所有污垢粉尘和异物，避免阀门及法兰接口发生液体泄漏。

3. 清洁法兰及管道内腔以***清除焊接产生的溅落物、剥落的水垢和其他留下的异物。

4. 在阀门之间安装管道时，***地对准上下水管道的中心对于无故障操作至关重要。图 1 所示的不***中心点必须避免。

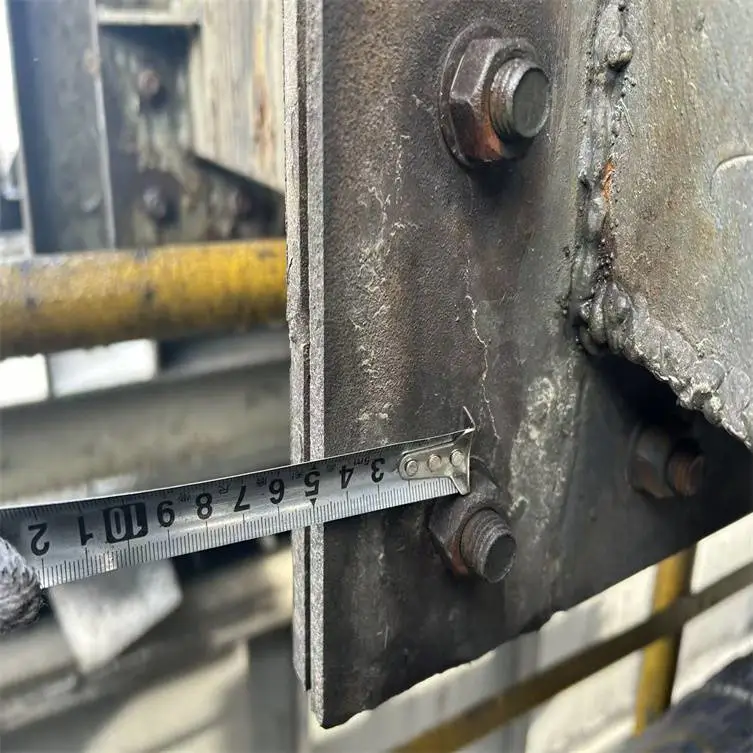

5. 安装阀门时将管道下方的定位螺栓定在同一高度起到支撑作用，并调节法兰之间的距离直至阀体两侧相距6-10毫米左右。切记此处阀门只能从关闭位置打开到10°的位置。

6. 将两个螺栓插入阀门的下侧导杆中，然后仔细安装，使法兰表面不会损伤弹性阀座。(见图2)

7. 然后将另外两个螺栓置入阀门上方的导杆中，确保在管道和阀门之间准确的中心定位。

8. 开启阀门三次以检查阀板和法兰的接触之间是否有不畅。

9. 移去定位螺栓，将所有螺栓放在阀体四周进行交替对角紧固(见图3 图4)，直到法兰触到阀体为止。请参考以下表格以获得推荐的扭矩值。

10.安装执行机构时为阀门提供一个支撑以避免阀门颈的扭曲并减少阀门和管道之间的磨擦。

11.不要踩踏在阀门颈或阀门手轮上。

12.不要颠倒安装DN350或更大型号的阀门。

13.不要在止回阀或泵上直接安装蝶阀，这样在接触阀板时可能会造成损坏。

14.不要在弯头和渐缩管的下游一侧安装阀门，或在流速变化时校准阀门。发生这种情况，建议在大约10倍于阀门公称直径的距离之外安装阀门。

15.安装阀门需要考虑到哪个阀板会在输送液体过程中经受流速和压力的变化。
