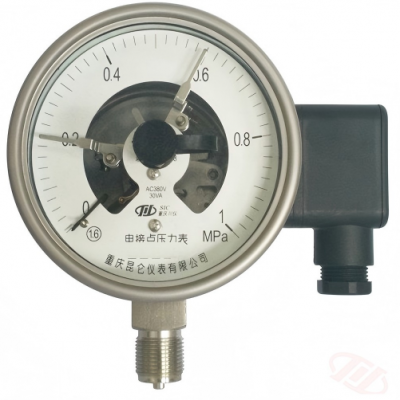

电接点压力表（Electrical Contact Pressure Gauge，常见型号 YXC）是一种集压力测量、上限 / 下限报警与自动控制于一体的工业仪表。核心是在普通压力表基础上增加磁助电接点装置，压力越***触发电路通断，实现自动保护或控制。

一、基本结构

主要由测量系统、电接点系统、外壳三部分组成：

1. 测量系统（机械部分）

• 接头：连接被测介质（M20×1.5 标准螺纹）。

• 弹簧管（波登管）：核心弹性元件，压力作用下产生形变。

• 机芯：齿轮传动机构，将弹簧管位移放大为指针转动。

• 主指针 / 刻度盘：指示实时压力值。

2. 电接点系统（控制部分）

• 设定指针：2 根（上限 / 下限），可手动旋转设定报警压力值。

• 动触点：固定在主指针上，随压力移动。

• 静触点：固定在上、下限设定指针上。

• 磁助装置：永磁体，增强触点吸合力、防抖动、灭电弧、延长寿命。

• 接线盒：3 个端子（公共端 COM、上限 HL、下限 LL）。

3. 外壳

• 表盘直径：Φ60、Φ100、Φ150mm（常用 Φ100）。

• 材质：碳钢、304/316 不锈钢（耐蚀型）。

• 安装形式：径向（直接）、轴向（背后）、嵌装式。

二、工作原理

1. 测压：介质压力进入弹簧管 → 弹簧管自由端位移 → 机芯放大 → 主指针转动指示压力。

2. 控制（双点模式）

• 正常区间（压力在下限～上限之间）：动触点悬空，所有电路断开。

• 压力↑达上限：动触点碰上限静触点 → COM-HL 闭合 → 触发高压报警 / 停泵 / 泄压。

• 压力↓达下限：动触点碰下限静触点 → COM-LL 闭合 → 触发低压报警 / 启泵 / 加压。

3. 磁助作用：触点接近时磁场吸合，消除抖动、接触可靠、抑制电弧。

三、主要技术参数

• 量程

• 正压：0~0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60MPa

• 负压：-0.1~0MPa（真空）

• 正负压：-0.1~0.15/0.3/0.5/0.9/1.5/2.4MPa

• 精度等级：1.6 级（标准）、2.5 级

• 触点容量（关键）：10VA/30VA；*** 220VAC / 1A 24VDC

• 注：不能直接带大功率负载（如电机），必须配中间继电器 / 接触器扩展。

• 环境温度：-40℃~70℃（普通）；-25℃~55℃（耐蚀）

• 介质：对铜合金 / 不锈钢无腐蚀的气体、液体、蒸汽（禁易燃易爆）。

四、型号命名（YXC 系列）

YXC - □□ - B - F - Z

• Y：压力表

• X：电接点

• C：磁助式

• □□：表盘直径（100/150）

• B：不锈钢（耐蚀）

• F：防腐 / 隔离膜片

• Z：抗震（充油阻尼）

示例：YXC-100B-FZ —— Φ100、不锈钢、防腐、抗震、磁助电接点压力表。

五、接线与控制回路（标准 3 线）

• 端子：1 = 公共 (COM)、2 = 上限 (HL)、3 = 下限 (LL)

• 典型控制（水泵保压）

1. 压力 <下限：COM-LL 通 → 继电器吸合 → 水泵启动

2. 压力 > 上限：COM-HL 通 → 继电器吸合 → 水泵停止

3. 中间区间：水泵保持原状态

六、优缺点

? 优点

• 机械显示 + 电气控制，断电仍可读压力。

• 抗干扰强（无电子线路），适合变频器、强磁场环境。

• 结构简单、成本低、易安装、维护少。

• 磁助触点：寿命长（约 10 万次）、接触可靠、防抖动。

? 缺点

• 机械触点有切换差 / 回差（控制精度一般）。

• 触点容量小，必须配继电器。

• 不适合高频动作（>1 次 / 分钟）场合。

• 仅开关量信号（无连续模拟输出）。

七、典型应用

• 水泵 / 空压机：自动启停、恒压控制。

• 液压 / 气动系统：超压保护、低压报警。

• 锅炉 / 压力容器：安全限压报警。

• 管道 / 储罐：压力上下限监控。

• 制冷 / 暖通：冷媒压力保护。

八、选型与安装要点

1. 量程：工作压力在量程 1/3～2/3 区间。

2. 材质：腐蚀介质选316 不锈钢 / 钽 / 哈氏合金接液部分。

3. 触点：控制功率 > 10VA 必须加中间继电器。

4. 振动：振动大场合选抗震型（Z）。

5. 安装：垂直安装；测蒸汽 / 高温介质加冷凝弯 / 隔离器；防堵防冻。
