AUMA MATIC （电动机一体化控制单元）的结构及其功能说明
 带 AUMA MATIC 的电动执行器控制单元AC01.2由如下部分组成：

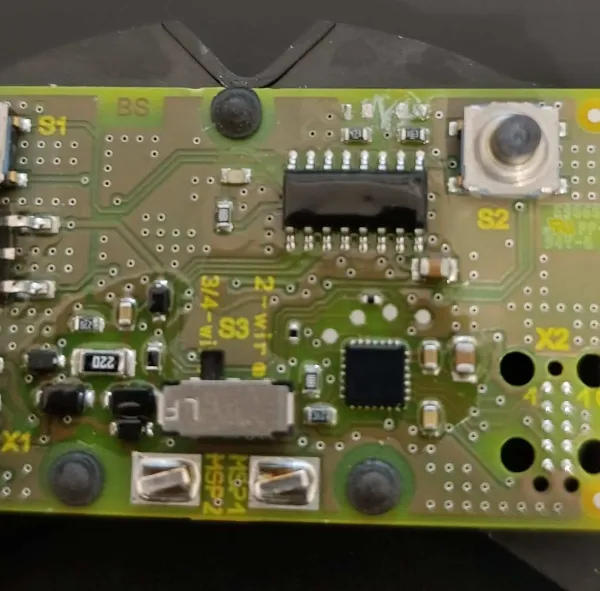

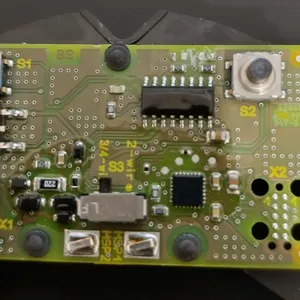

LCD板Z100.940/01；接口板Z043.606/01；逻辑板Z043.584/01：2500；继电器板Z043.590/05；电源板Z043.617/01；接触器Z023.877A；MWG：Z101.846;可控硅Z107.164；反馈板Z110.807/01
用于控制电机电源的换向接触器
操作和信号电路板 - 带有初级熔断器，和用于将现场按钮发出的控制命令传递到电子电路的继电器；应客户的要求还可带上做为任选件的指示灯
接口板 - 带有用于隔离内部信号和外部信号之间电位差的光电隔离器，继电器和发光二极管指示灯。
以 SMD 技术设计的逻辑板 - 其上装有 C-MOS 场效应管。它提供了对内部信号和外部信号之间的连接进行编程以及用 DIP 开关设定电机控制的可能性。
连接执行器本身 AUMA NORM 和电机一体化控制单元 AUMA MATIC 的 AUMA 插拔式电气连接器。
为用户接线而提供的 AUMA 插拔电气连接器
带有现场 / 远程旋转器和按钮的现场控制面板。
为整个一体化电机控制单元供电用的电源供应单元。
电机一体化控制单元 AUMA MATIC 的模块化设计结构使得对其配置的修改变得非常容易。
在不带一体化控制单元的执行器（ AUMA NORM ）上的 AUMA 插拔式电气连接器与电机一体化控制单元（ AUMA MATIC ）上的电气连接器是相同的。这使得 AUMA 电动执行器的升级改型非常容易。
  电动机的一体化控制单元 AUMA MATIC 可以被安装在以下型号规格的执行器上：
多回转执行器：
SA 07.1 - SA 16.1 （用于开 - 闭控制）
SAM 07.1 - SAM16.1 （用于调节控制）
部分回转执行器：
SG 05.1 - SG12.1
AUMA MATIC 也有防爆型的，但是不能将普通型的经改型升级后应用到防爆型执行器 SA Ex 或 SAM Ex 上。
AUMA MATIC 的技术参数
以下是针对带有 Auma Matic 控制单元的执行器所给出的技术参数及特征说明。
 Auma Matic 与 Auma norm 之间插槽式连接，其安装方向可以每隔 90 ° 任意选择。
通过现场控面板可以进行 Remote （远方） -Off （停机） -Local （现场）的转换，并且有“开 - 关 - 停”操作按扭和全开、全关位置到位指示灯及故障指示灯。
工作温度：工作温度范围为 – 30 ° C ～ + 80 ° C 。
相对湿度： ￡ 95% 。
外壳防护等级： IP 67, 潜水型。（执行器可以在水下一米环境中工作 30 分钟）。
外观：外层为防腐渗铁云母层，面板和铭牌光滑平整。
输入阻抗为 250 V 。关断型执行器可接受中控室的脉冲信号或干接点信号的控制。
调节精度（死区）： 0.5%~2.5% 可调。
执行器的控制和反馈信号可直接接受或送到 DCS 系统中，中间不需要增加任何转换和隔离设备。
执行器与控制室之间的电缆连接最多为：指令信号、位置反馈信号、动力电源、接点信号和执行器故障信号。
一体式电源控制板：用户只需提供动力电源，内部控制电源由执行器一体提供。
断信号保护功能：断信号时，运行到全开、运行到全关、停在原位等三种保护功能可由用户在现场设定。
故障保护和报警功能：具有过压 / 欠压、过流、缺相和错相自动更正等保护功能。对于以下故障，提供报警接点输出：错相、缺相、中途过力矩和马达过热保护动作等。
