ABB软启动器选型

ABB软启动器尺寸小巧、崭新魅力的设计，是 一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，可以实现现场总线控制，易于设定、调试。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。所有界限均在前面，减少了安装时间，降低了维护成本。 　ABB软启动器PST / PSTB软启动器（230-600V） 　PST 30---300 ABB软启动器 　PST30-600-70 ABB软启动器 　PST37-600-70 ABB软启动器 　PST44-600-70 　PST50-600-70 　PST60-600-70 　PST72-600-70 　PST85-600-70 　PST105-600-70 　PST142-600-70 　PST175-600-70 　PST210-600-70 　PST250-600-70 　PST300-600-70 　PST30-600-70T 　PST37-600-70T 　PST44-600-70T 　PST50-600-70T 　PST60-600-70T 　PST72-600-70T 　PST85-600-70T 　PST105-600-70T 　PST142-600-70T 　PST175-600-70T 　PST210-600-70T 　PST250-600-70T 　PST300-600-70T 　ABB软启动器PSTB 370 …1050 ( 内置旁路接触器 ) 　PSTB370-600-70 　PSTB470-600-70 　PSTB570-600-70 　PSTB720-600-70 　PSTB840-600-70 　PSTB1050-600-70 　PSTB370-600-70T 　PSTB470-600-70T 　PSTB570-600-70T 　PSTB720-600-70T 　PSTB840-600-70T 　PSTB1050-600-70T

紧凑型系列

psr系列适用于电机电流从3a到10***。它是加入abb软起动器家族的全新产品，具有***吸引力的、

紧凑的外观设计。系统概念已包含其中，能与mms***配合，并能通过fbp连接附件实现远程控制，全系列

提供远程信号继电器，从2***起还有输出信号继电器，即全压继电器。采用标准配置，psr软起动器的起动

能力达到每小时10次以上。如果增加辅助冷却风扇，其起动能力将达到每小时20次以上。

充分发挥psr的特点，对要求安装简单、节省空间的应用场合，它是最理想的解决方案。

通用型系列

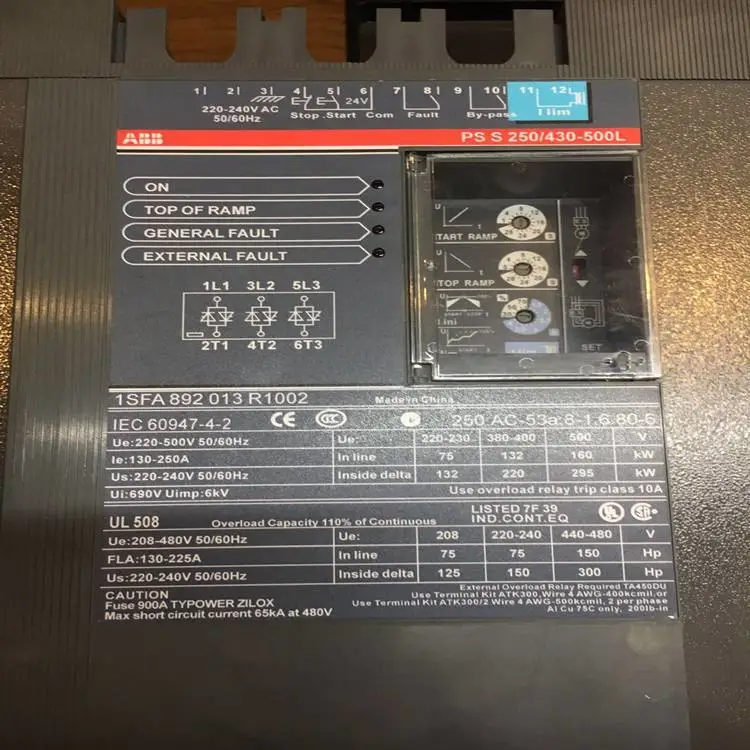

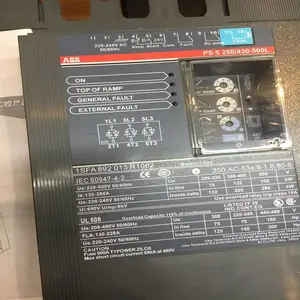

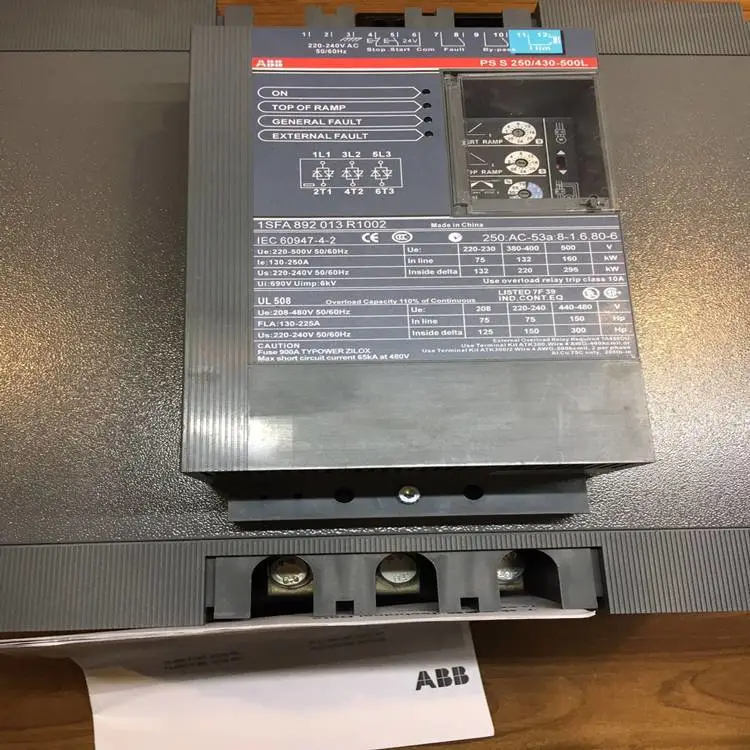

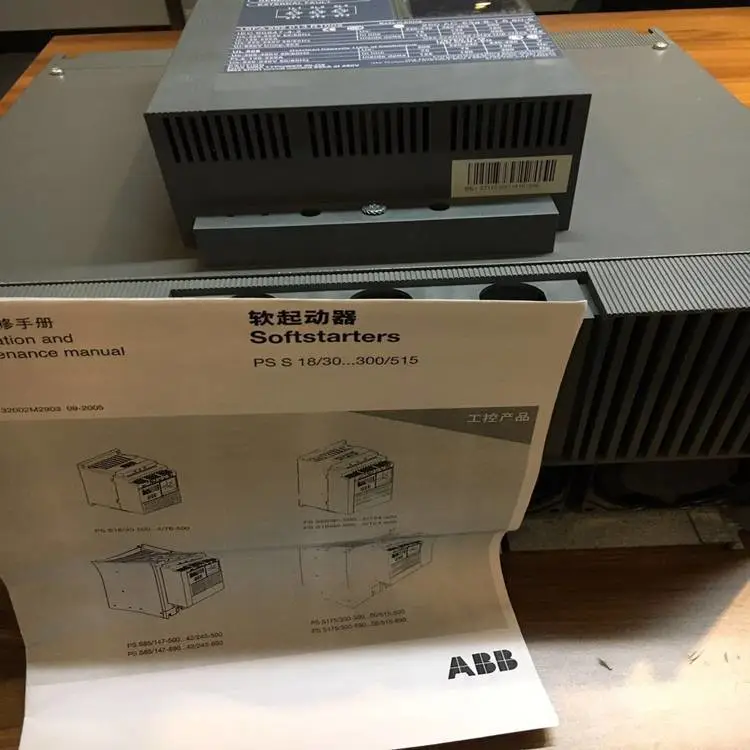

pss18 … 300通用型系列，适合电机电流从18至51***的应用，它提供灵活的解决方案，且安装和设置均为

简单。

说明：软启动器的主回路可有不同的接法，即与电机“外接”或与电机“内接”，开关S1于相应的位置。
“外接”是将软起动器的功率元件接在三角形接法电动机的外部，控制电机的线电流。“内接”是将软起动的功率元件接到三角形接法电动机的内部，控制的是三角形接法电机的相电流。由于线电流是相流的1.73 倍，所以同样的软起动器在“内接”时可提高控制电流（功率）的1.73倍。
在实际应用中常以“外接”形式应用，“内接”方式浪费电机连接电缆，增加投资。
旁路功能
说明：当启动过程完成时，内置触点便会闭合；而停车信号发出时，内置触点便会打开。
软起动结束，旁路接触器闭合，使软起动器退出运行，直至停车时，再次投入，这样即延长了软起动器的寿命，又使电网避免了谐波污染，还可减少软起动器中的晶闸管发热损耗。
在电控柜内还可实现由于软启动器的损坏而使用接触器“直接启动”的方式。不影响用户的正常生产。
