防水行程开关中YNFS(TZ)系列较为突出。YNFS行程开关具有体积小、灵敏度高、密封性强、耐油防腐蚀的特点，令人惊叹的是此类行程开关可以放在水中工作令同类产品望尘莫及。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其结构原理如图F1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于的场所。当运行速度低于时，触点分断的速度将很慢，触点易受电弧烧灼。

直动式行程开关组成

1：推杆　2&4：弹簧　3：动断触点　5：动合触点

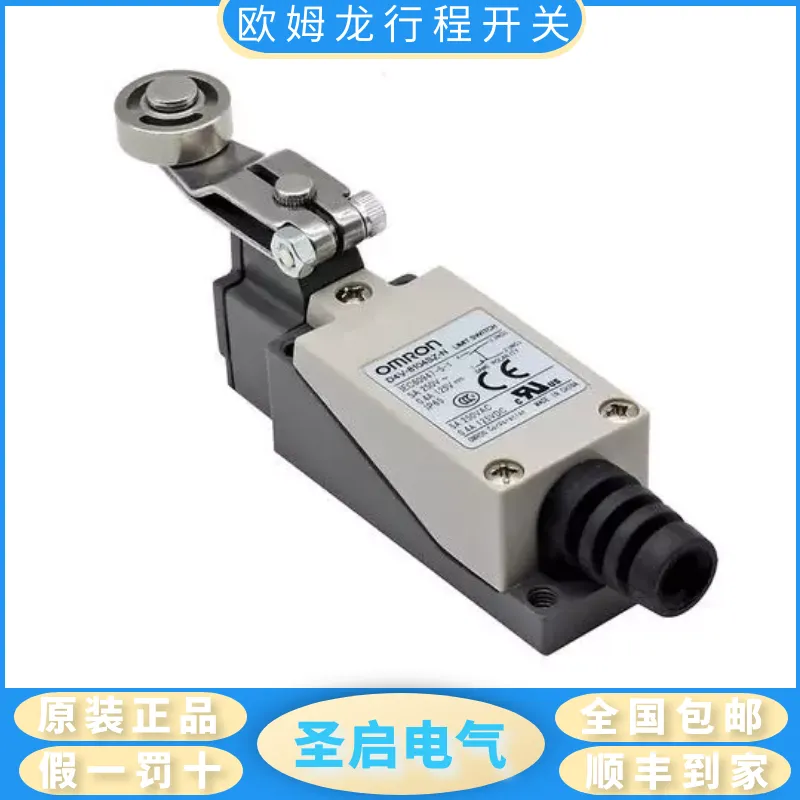

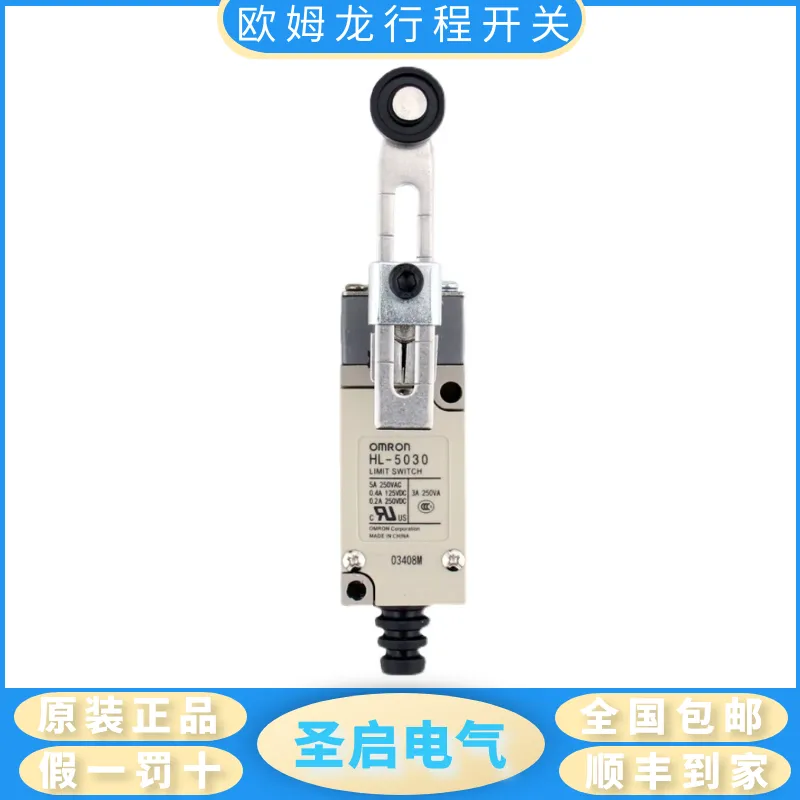

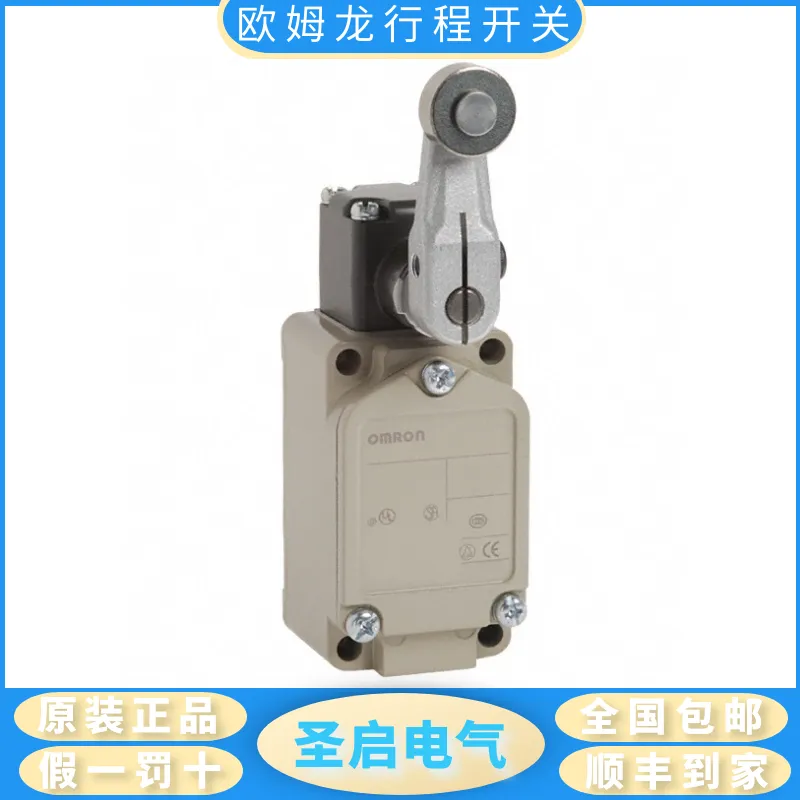

滚轮式行程开关

当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推到微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。

当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

滚轮式行程开关组成
