引言：被忽视的“最后一步”

在电子显微镜实验室里，我们常常遇到这样的困境：明明采购了***的场发射扫描电镜，却依然拍不出清晰的图像——样品表面荷电、图像漂移、热敏感材料龟裂变形……最终发现，瓶颈往往卡在制样的“最后一步”：导电膜层的制备。

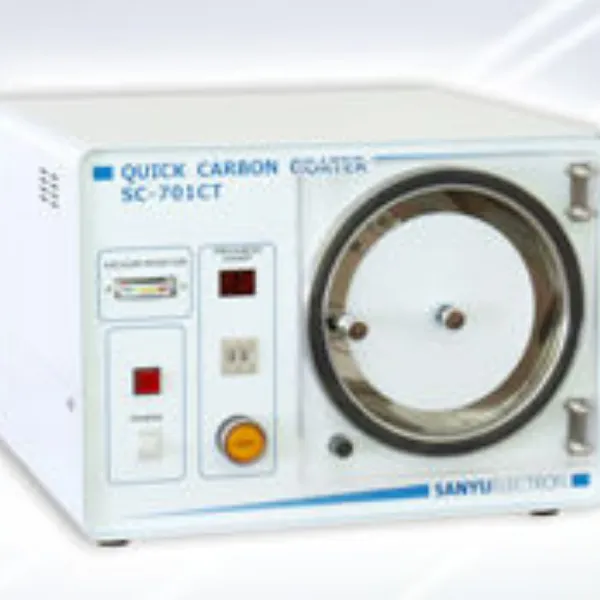

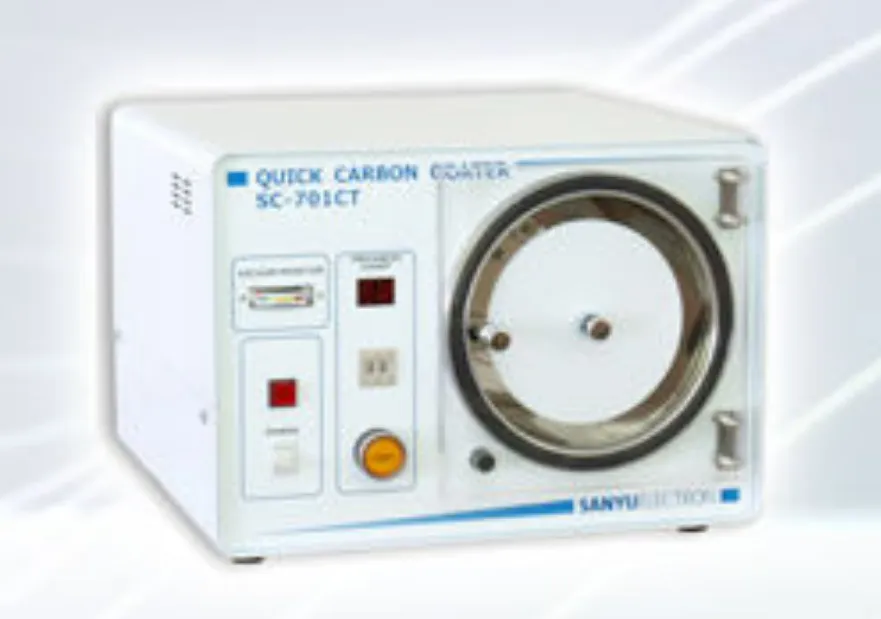

传统镀膜设备操作繁琐、热损伤严重、膜厚不可控，成为制约电镜发挥效能的“卡脖子”环节。日本Sanyu Electron（三友电子）深耕电镜附属设备领域多年，其推出的SC-701CT快速碳镀膜仪，凭借独特的闪蒸技术与低热损伤设计，为这一难题提供了全新的解决方案。

一、传统碳镀膜的三大“卡脖子”痛点

1.1 热损伤：热敏感样品的“隐形杀手”

传统电阻加热式碳镀膜仪，碳棒需缓慢升温至升华点（约3600℃），整个蒸发过程持续数秒甚至***。对于高分子材料、生物组织、有机晶体等热敏感样品，长时间的热辐射会导致：

• 样品表面熔融、龟裂

• 晶体结构相变

• 生物样品收缩变形

结果：镀膜后的样品已不是原始形貌，电镜观察失去意义。

1.2 膜厚不可控：重复性差的根源

传统设备依赖操作者经验——碳棒***的形状、两棒接触压力、加热电流爬升速度，每个变量都会影响最终膜厚。同一实验室不同人员制出的样品，膜厚差异可达数倍，导致：

• 能谱分析（EDS）定量结果不可比

• 发表论文的数据无法被同行复现

1.3 操作繁琐：占用科研人员宝贵时间

每次蒸镀前，需手工将碳棒***削磨成特定形状（如“针尖对针尖”或“平头对接”）。这一步骤既耗时，又存在碳棒断裂、扎伤手指的风险，严重降低实验室通量。

二、SC-701CT的破局之道：30?精准闪蒸

Sanyu Electron SC-701CT从原理上重构了碳蒸镀方式，采用闪蒸（Flash Evaporation） 技术，逐一破解上述难题。

2.1 极速蒸发：0.3秒完成，实现“零热损伤”

SC-701CT将碳蒸发集中在0.3秒内一次性释放热量，样品表面几乎来不及升温，蒸发就已结束。这一特性使其成为高分子、生物、有机晶体等热敏感材料制样的设备。

2.2 纳米级精准控制：单次闪蒸 = 30?

SC-701CT的核心突破在于：单次闪蒸的膜厚被精准锁定在30?（埃米）。

• 用户仅需设定闪蒸次数（1～19次），即可线性控制最终膜厚

• 30? × N次 = 目标膜厚

• ***消除操作者经验差异，实现可重复、可追溯的制样标准

应用价值：在进行EDS或WDS元素定量分析时，碳膜厚度直接影响***的吸收校正。SC-701CT的精准控制，确保了不同批次样品间的分析结果具有可比性。

2.3 卡扣式碳棒夹：告别手工削磨

SC-701CT标配卡扣式（Cartridge Type）碳棒夹持器：

• 碳棒预先处理一次，可装入夹持器重复使用

• 无需每次蒸镀前削磨***

• 安装即用，操作时间从“分钟级”压缩至“秒级”

这一设计不仅提升了实验室通量，更消除了因削磨不当导致的碳棒浪费和人员受伤风险。

三、技术延伸：低真空下的优异包裹性

SC-701CT仅需旋转泵（Rotary Pump） 实现低真空排气，这并非技术落后，而是有意为之。

原理：在低真空环境下，蒸发的碳粒子与残留气体分子发生碰撞，运动方向变得随机化，形成类似“化学气相沉积”的环绕效果。

效果：

• 在样品表面的台阶、孔洞、凹凸不平处，碳膜依然连续覆盖

• 对于断裂面、多孔材料、粉末颗粒等复杂形貌样品，成像质量***提升

对比：高真空镀膜虽然“纯净”，但方向性强，容易在复杂形貌样品上产生“阴影效应”，导致局部未镀膜。

四、一机多用：扩展磁控溅射功能

SC-701CT并非只能镀碳。通过选配SC-MC磁控溅射装置，同一台主机可升级为金属溅射仪，用于镀制：

• 金（Au）

• 铂（Pt）

• 其他常用金属靶材

价值：一台设备满足碳膜（分析电镜用）与金属膜（高倍成像用）两种需求，降低实验室设备采购与维护成本。

五、应用实证：从学术论文到工业检测

SC-701CT已广泛应用于全球多个科研与工业场景，并获得多篇学术文献的实证支持。

5.1 核心应用：SEM/EPMA非导电样品制样

• 消除荷电效应，提升二次电子像分辨率

• 碳膜对***吸收小，是EDS/WDS定量分析的标准配套设备

5.2 材料科学（文献实证）

• 牙科材料学：在树脂-牙齿界面、陶瓷颗粒表面镀碳膜，观察粘接界面形态及磨损机制

• 高分子材料：低热损伤特性确保电子束敏感材料在观察过程中不变形

5.3 工业质量检测

• 电子元件、高分子薄膜、纤维的表面导电处理

• 辅助检查表面缺陷、杂质污染及结构完整性

六、操作体验：一键式自动，新手也能上手

SC-701CT将操作简化为四个步骤：

1. 打开腔体

2. 放入样品（无需复杂夹具）

3. 合盖

4. 按下启动按钮

设备自动执行预设次数的闪蒸，全程无需人工干预。即使是没有镀膜经验的新手，也能在几分钟内获得***制样效果。

七、结语：让电镜发挥应有的性能

一台***的电镜，不应被制样环节拖累。Sanyu Electron SC-701CT通过闪蒸技术实现了30?精准控制与零热损伤，通过卡扣式夹持器告别了繁琐的手工操作，通过低真空设计获得了优异的台阶覆盖率。

如果您正面临以下问题：

• 热敏感样品在镀膜后出现变形、龟裂

• 不同批次样品的膜厚差异大，EDS数据不可比

• 制样操作繁琐，占用大量科研时间

SC-701CT或许是您一直在寻找的答案。
