产品介绍

产品描述

• 产品名称：气动球阀 气动切断阀

• 产品口径：DN

• 常用材质：WCB CF8 CF8M

• 产品规格：Q647H-10C/16C/25C/40C/64C/100C

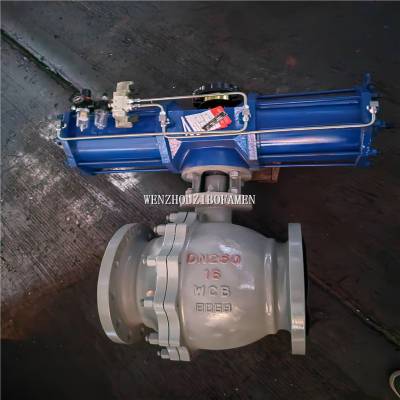

产品实拍

产品图片

产品详情

•         气动球阀是球阀配上气动执行器.气动执行器的执行速度相对较快，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。


•


• 气动球阀附件选项：

• 回讯器：也叫限位开关APL210N APL310，远程反馈开关信号(防爆)APL410

• 电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2

• 三联件：可对气源稳压、过滤、气缸加润滑油YT-200

• 手轮机构：转动手轮机构，可实现手动开、关阀

• 电气定位器：输入4～20mA信号,实现阀门调节功能

• 备注:气缸参数请另参考所选配的气动执行器资料

•


• 主要性能规范


• 设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
  GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

•


• 压力试验

• 公称压力	1.6	2.5	4.0
  强度试验	2.4	3.8	6.0
  水密封试验	1.8	2.8	4.4
  气密封试验	0.4-0.7

•


• 主要零件材料

• 阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
  球体 阀杆	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
  阀 座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
  垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
  阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
  填料	聚四氟乙烯PTFE 增强柔性石墨
  填料压盖		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
  温度	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(对位聚笨 PPL)
  介质	水 蒸汽 油品	硝酸类	强氧化介质	醋酸类	尿素类

•


•
