基本  资料   组合材料名称：快速成型聚氨酯A、B胶  型号：YC-6118

   适合模具类型：普通硅胶模

   操作环境：①室内温度：25℃  ②湿度：

反A      胶B      胶

应物 理 状 态颜   色粘 稠 度物 理 状 态颜   色粘 稠 度

前液 体液 体

操作 1、模具（例如硅胶模）预先加温，至模温30℃~40℃。

 2、A、B两液按重量比例 1: 1浇入***的模具，抽真空1~2分钟（实验室做法按A+B共800克试

指引   验，生产时具体的抽真空时间视产品的大小而定），待浇处的水口料固化后把模具放入烤

   箱烘烤40-60分钟（温度设定在80℃-100℃）。

 3、取出模具，10分钟后拆模，此时拆出的工件尚有50℃-60℃，都不易变形（料位厚2 m m）

技 重量比例：A : B = 1 : 1 固化时间：6-7 分钟（25℃） 硬度：82 D

术 韧性：良好 颜色：白色/黑色 （可选） 收缩率：

指 抗撕拉强度： 耐温：65℃（料位厚 3 m m）

标

产1、聚氨酯快速成型胶的特性决定了YC-8612A、B胶操作简单，固化后的产品具有耐温强（最重

品  要指的是模具刚从高温达80℃-100℃的烤箱中取出，就算立即拆模，其工件都不易变形）、

特  硬度好（82 D）、韧性佳的优越性。

点2、不需要制作复杂的模具，只需要普通的硅胶模就可以进行生产。

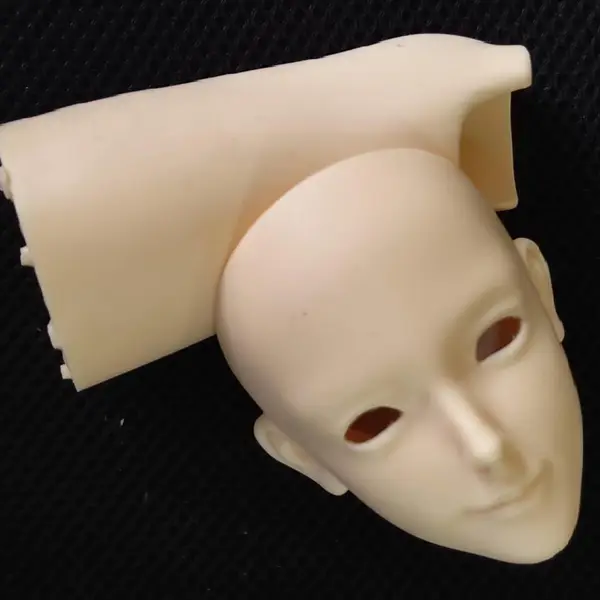

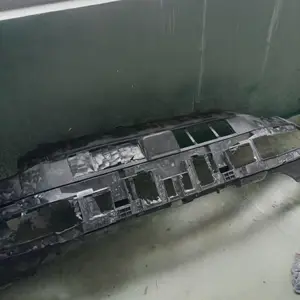

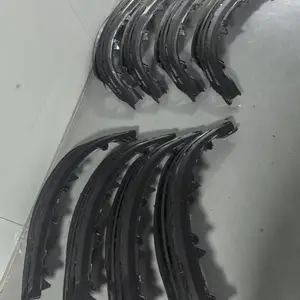

应用 广泛应用于电器、玩具、工艺品等行业中的机壳板的复制或小批量生产；部份工程塑料的ABS

范围 注塑件不能完成的工艺生产，可应用YC-8612AB胶使用普通硅胶模来完成。
