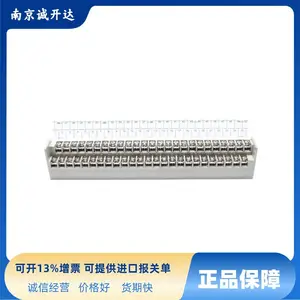

产品名称：日本东洋技研TOGI连接器端子台 PCN-2M50A PCN-2M34B PCN-2M20B

产品品牌：日本东洋技研TOGI

PS：网上价格不是实际价格，如有需要欢迎电话、QQ咨询报价和确认货期！

南京诚开达工业设备有限公司 优惠代购

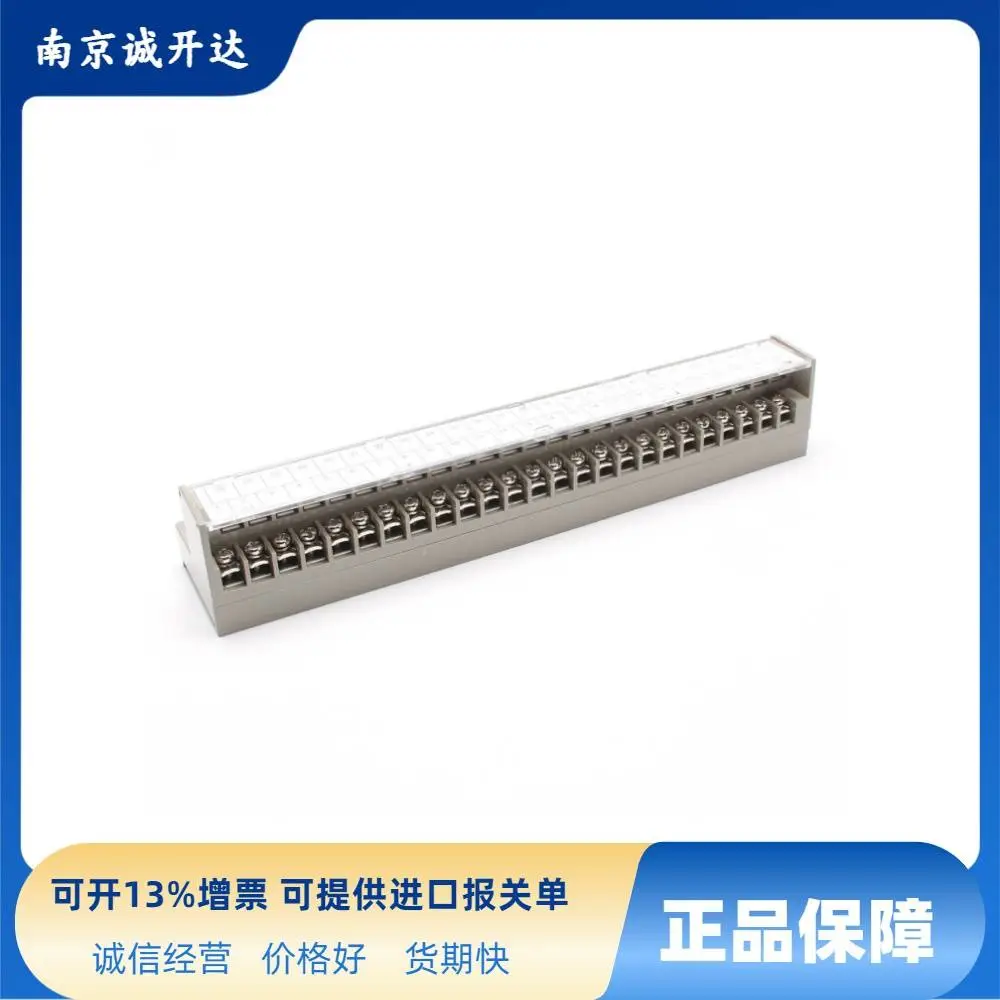

日本东洋技研（TOGI/TOYOGIKEN）PCN-2M50A 是 PCN 系列 50 针接口连接器端子台（MR 公头型），专为 PLC 控制系统的信号转接、I/O 配线设计，采用一对一端子 - 连接器直连结构，免工具快拆、防误配线。

一、核心规格（PCN-2M50A）

• 品牌：TOGI / 东洋技研（TOYOGIKEN）

• 系列：PCN 接口端子台（连接器端子台）

• 型号：PCN-2M50A

• 极数：50 极（50P）

• 连接器：本多通信工業 MR 公头（50 针）东洋技研株式会社

• 端子类型：Y 型（叉形）压接端子 螺丝固定

• 端子间距：7.62 mm

• 安装方式：DIN 35mm 导轨 / 面板直装 两用

• 尺寸（宽 × 高 × 深）：200 × 40 × 65 mm

• 适配电线： 1.25 mm?

• 螺丝规格：M3×9.5

• 紧固扭矩：1.2 N·m

• 使用温度：-15℃ ～ +60℃

二、电气参数

• 额定电压：AC/DC 125 V東洋技研株式会社

• 额定电流：1 A / 极東洋技研株式会社

• 耐电压：600 V AC 1 分钟東洋技研株式会社

• 绝缘电阻：100 MΩ 以上（DC 500V）東洋技研株式会社

三、主要特点

1. 1:1 直连，防错配线端子号 ? 连接器针号 一对一 PCB 直连，无跳线、无交叉，大幅减少配线错误。

2. 快拆杠杆（无需工具）侧面黄色快拆杠杆，可直接在 DIN 导轨上装卸，维护时不用拆线、不用拆螺丝。

3. 螺丝防脱落 + 浮动垫圈端子螺丝带防脱结构，垫圈浮动，接线时不易掉落、省时省力。

4. 兼容 Y 型 / R 型端子标准支持 Y 型（叉形），也可配用 R 型（圆形） 压接端子。

5. PLC 通用接口与三菱、欧姆龙、松下等主流 PLC I/O 信号 1:1 转接，标准 MR 50 针电缆直插东洋技研株式会社。

四、典型应用

• PLC 输入输出 I/O 转接

• 控制柜、盘柜内信号集中配线

• 传感器 / 执行器多芯电缆转接

• 设备间信号接口、测试端子

五、同系列区分（常见型号）

• PCN-2M50A：MR 公头（50 针）、50 极、Y 型端子东洋技研株式会社

• PCN-2M50B：MR 母头（50 针）、50 极、Y 型端子

• PCN-1M20A / PCN-1M34A：20 极 / 34 极 短款

PCN-1H20

PCN-1J20

PCN-1T20

PCN-1H26

PCN-1J26

PCN-1T26

PCN-1H34

PCN-1J34

PCN-1T34

PCN-1H40

PCN-1J40

PCN-1T40

PCN-1H50

PCN-1J50

PCN-1T50

PCN-2M20A

PCN-2M20B

PCN-2M34A

PCN-2M34B

PCN-2M50A

PCN-2M50B

PCN-3H25A

PCN-3H25B

PCN-4F24

PCN-4F40

PCN7-9D24

PCN7-9D50

PCN-10S20

PCN-10S26

PCN-10S36

PCN-10S40

PCN-10S50
