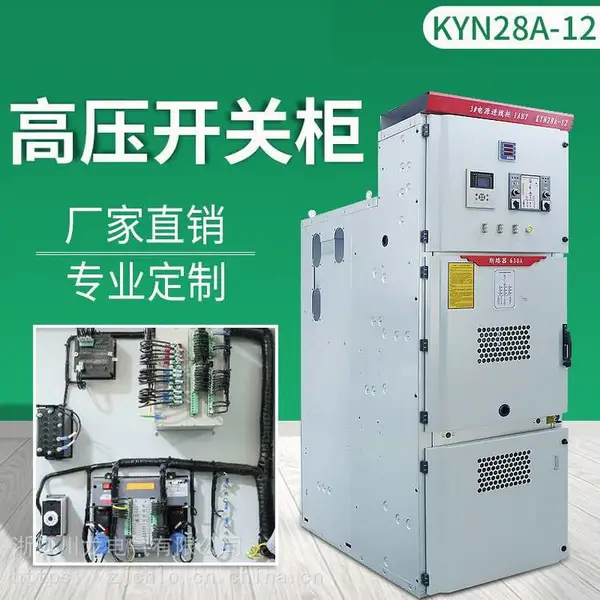

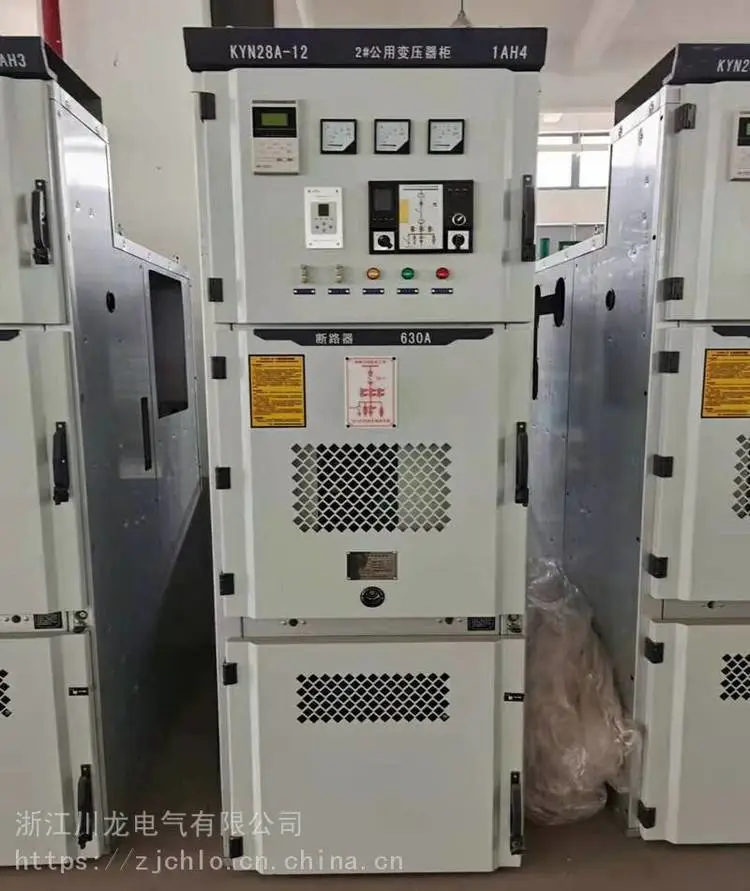

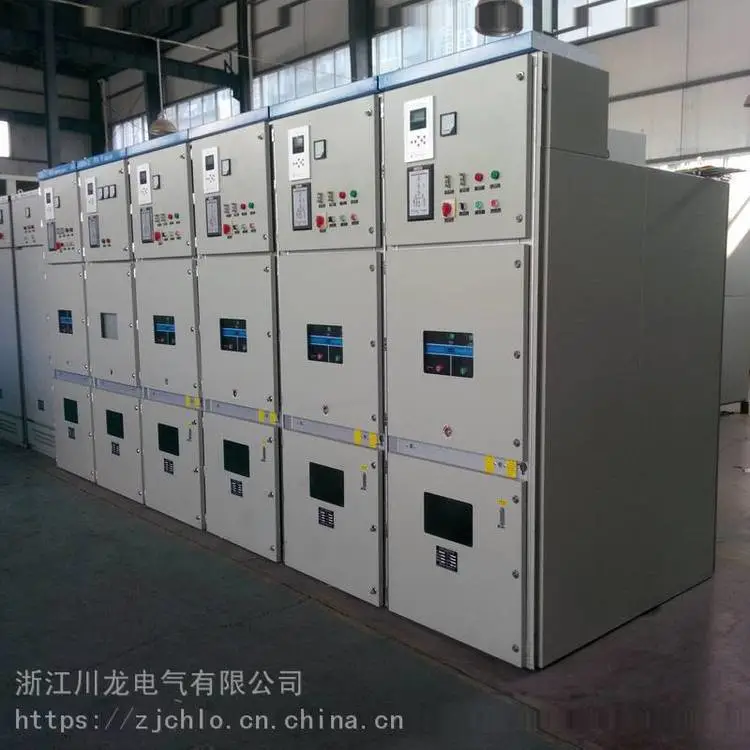

KYN28-12户内交流金属铠装中置式开关设备系户内金属铠装抽出式开关设备（以下简称开关设备），系3-10kV三相交流 50Hz 单母线分段系统的成套配电装置。主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足DL/T404-91，IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器。实为一种的配电装置。

使用环境条件
a. 周围环境空气温度：上限，＋40℃；下限，－10℃
b. 海拔：≤1000M
c. 相对环境湿度：日平均相以湿度不大于95%，月平均
相对湿度平均不大于90%
d. 地震：烈度不起过8 °
e. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
f. 无严重污秽及以常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
△ 特殊工作条件：
＊在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。

结构简介
开关设备按GB390 6-91中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车)两大部分组成，见图1。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室和断路器门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方
案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少了占地面积。

手车
手车骨架也采用薄钢板以CNC机床加工后组装而成。手车与柜体绝缘配合机械联锁安全、可靠、灵活。根据用途不同，手车分为断路器手车、电压互感器手车、计量手车、隔离手车。各类手车按模数，积木式变化，同规格手车可以自由互换。手车在柜体内有断开 位置/ 试验位置和工作位置，每一位置都分别有定位装置，以***联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进，退出，其操作轻便、灵活，适合于各种值班人员操作。手车当需要移开柜体时，用一只转运车，便可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极方便。断路器手车上装有真空断路器及其它辅助设备。当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置/ 试 验位置；柜体位置显示灯便显示其所在位置。而且只有完全锁定后，才以有摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置显示其所在位置，手车的机械联锁能可靠***手车只有在工作位置或试验位置，断路器才能进行合闸；手车只有在分闸状态，断路器才能移动。
