1.1 产品概述

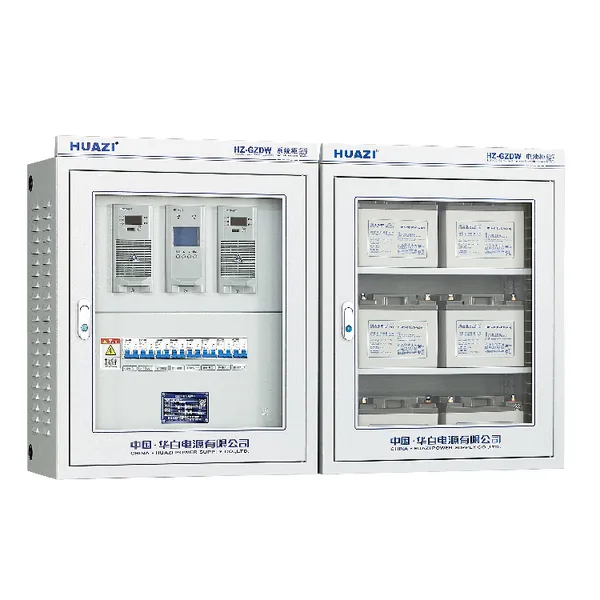

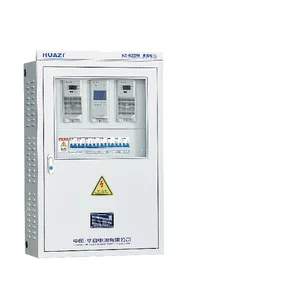

     HZ-GZDW-1 壁挂式直流电源柜是专为各种小容量用户设计的直流供电系统。采用液晶屏监控系统为核心，中文菜单显示、按键操作、多重密码权限、人机界面友好丰富，具有结构紧凑、挂墙安装、操作简单、智能管理、高效节能及远程控制等特点。系统可由监控、整流模块、降压模块、电池巡检模块、支路监测模块等组成。输入电压 AC220V、AC380V，输出电压 DC110V/、DC220V。系统如需采用 PT100V 交流输入或为外部提供闪光信号、事故信号、预告信号、DC24V 或 DC48V 电源等各种功能均可根据用户需要选择增配，外形尺寸可定制。

     适用于发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户，为电磁操作机构、永磁操作机构和弹簧储能操作机构等类型的断路器提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备提供直流电源。

1.2 系统特点

 1. 两路交流输入自动切换，确保系统正常运行；

 2. 输入电压范围宽，电网适应性强；

 3. 采用 HZ-JK01B 监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便；

 4. 具有周全的系统设置、运行信息查询及各项告警等功能；

 5. 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；

 6. 可扩展电池检测单组 18 节，绝缘检测 24 路，开关量检测 24 路；

 7. 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全稳定运行；

 8. 内置 RS485 通信接口，可通过后台监控和远程监控对系统实施 “遥测、遥控、遥信、遥调” 四遥功能，实现无人值守；

 9.支持 MODBUS 通信规约。

1.3 使用环境

 1. 海拔高度：不超过 2000m；

 2. 环境温度: -10℃~+40℃；

 3. 相对湿度: ≤90% (25℃)；

 4. 地震烈度：不超过 8 度；

 5. 设备限在室内工作，且通风良好；

 6. 室内应无腐蚀金属和破坏绝缘的有害气体；

 7. 安装垂直倾斜度：不超过 5°；

 8. 微控制器抗噪声: 1000V 1μs 脉冲 1 分钟；

 9. 无强电磁场干扰与剧烈振动。
