产品名称：日本多治见TMW连接器BNC-P-2.5 BNC-3CTP BNCP-1.5NR

产品品牌：日本多治见TMW

PS：网上价格不是实际价格，如有需要欢迎电话、QQ咨询报价和确认货期！

南京诚开达工业设备有限公司 优惠代购

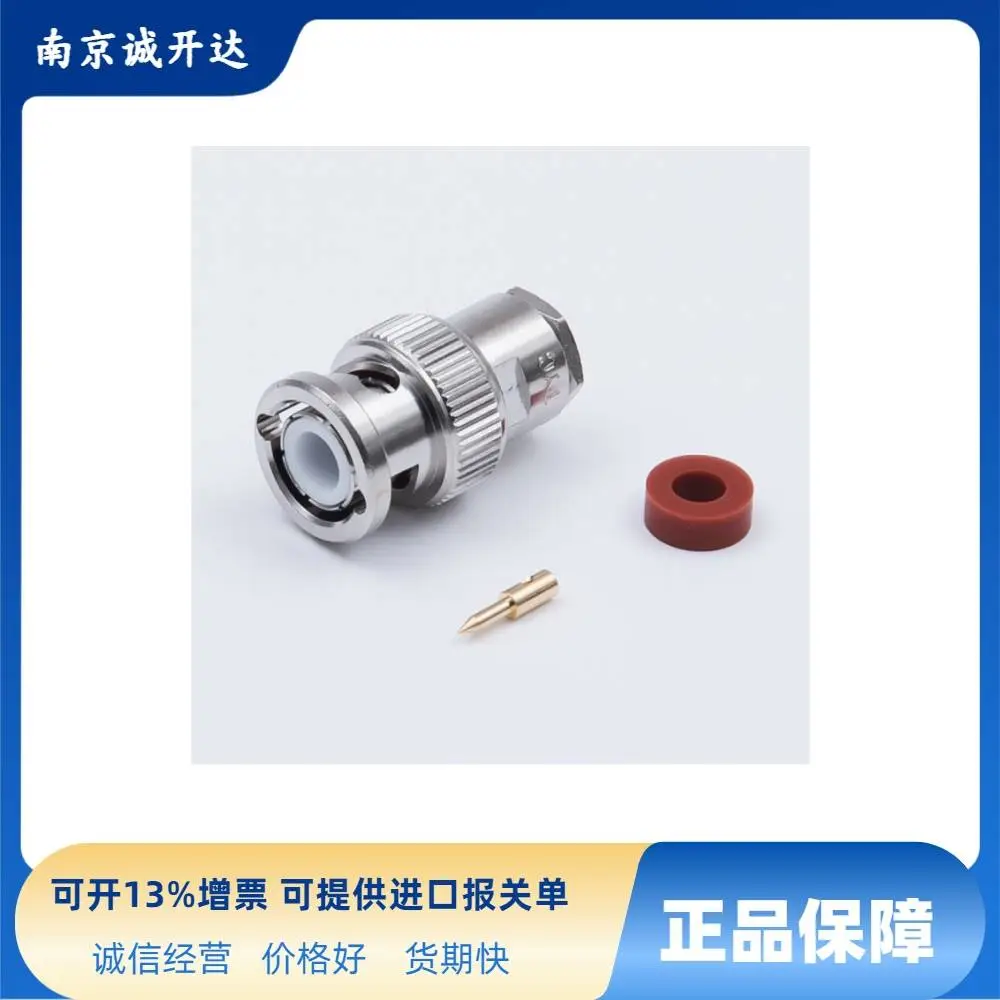

日本多治见 TMW BNC-P-2.5（射频同轴连接器）

BNC-P-2.5 是多治见无线电机（TMW）BNC 系列 50Ω 直式公头插头，适配 2.5D-2V/2.5C-2V 等细径同轴电缆，卡口式快速连接。

型号解析

• BNC：接口类型（BNC 卡口式）

• P：Plug（公头 / 插头）

• 2.5：适配电缆规格（2.5D-2V/2.5C-2V）

核心规格

• 特性阻抗：50Ω（DC～4GHz）

• 适配电缆：2.5D-2V、2.5C-2V、2D-LFB-S、EM-2.5D-2E

• 连接方式：卡口式（Bayonet），快速插拔

• 额定电压：AC 500V；耐压 AC1500V/1min

• 绝缘电阻：≥1000MΩ（DC500V）

• 接触电阻：≤3mΩ

• 材质 / 镀层：外壳黄铜镀镍，中心针黄铜镀金

• 安装方式：电缆焊接式（中心针焊线，外壳压接 / 焊接）

• 尺寸：总长约 32mm，重量约 13.3g

• RoHS 合规：是

关键特点

1. 细径适配：专为 2.5 级细缆设计，体积小、轻量化（13.3g）。

2. 高频低损：50Ω 阻抗，DC～4GHz 宽频，VSWR≤1.3，信号传输稳定。

3. 快速连接：卡口式结构，插拔便捷，适合频繁连接场景。

4. 工业耐用：镀镍外壳防腐蚀，镀金中心针低接触电阻，抗振动。

5. 焊接牢固：中心针焊线式，外壳压接 / 焊接，线缆连接强度高。

典型应用

• 射频测试设备（示波器、信号发生器、频谱仪）

• 通信基站、无线网络设备

• 工业自动化、仪器仪表信号传输

• 安防监控、医疗设备高频信号链路

同系列选型

• BNC-J-2.5：50Ω 直式母头（适配同规格电缆）

• BNC-P-3：适配 3D-2V 电缆的公头

• BNC-P-5：适配 5D-2V 电缆的公头
