特征

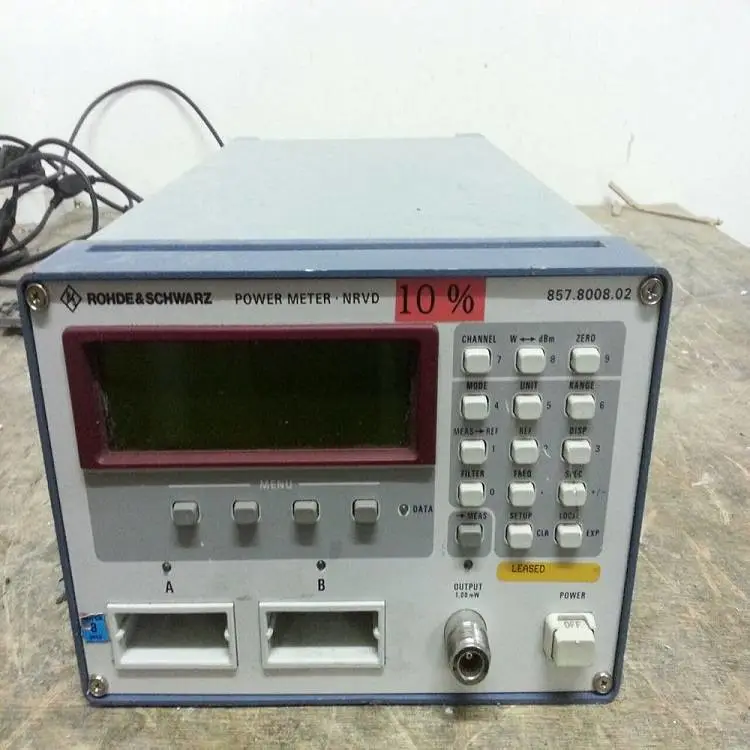

R&S NRVD的功能如同在一个封装中执行同时的测量并且彼此交换数据的两个独立R&S NRVS功率计

可以单独地设置两个通道，从而可以同时执行两个完全不同的测量

例如，为了读出反射系数、SWR或回波损耗，两个测量值可以相关

显示

利用可选的精度把测量结果显示在具有可调背光的5位LCD上

显示在两个通道中测量的值或一个测量值加一条附加信息

R&S NRVD同R&S NRVS一样测量脉冲调制的RF信号

另外，可以由功率变化确定调幅信号的调制深度

在输入信号源匹配之后，可以显示热电偶功率探头的预期不 度

探头校验源

它提供了1mW（0dBm）功率的 低失真50MHz信号，用于校验探头

输入/输出选件R&S NRVD-B2

每个测量通道都有带有可选定标的模拟输出，用于连接记录仪或控制用途

借助于触发脉冲输入和预备输出，可以执行简单自动的测试例程

另一个输入用于从扫描振荡器获取与频率成比例的DC电压，用以跟踪频率响应校正

主要特性

◆可同时进行测量的两个独立通道

◆具有可变背光的LC显示,每一个测量通道分离的数字测量结果,条状线显示

◆IEC/IEEE总线接口（可选的SCPI或与URV5兼容）

◆对幅度和衰减的参考值输入

◆用于噪声抑制的13个数字滤波器，自动的或手动的滤波选择

◆考虑外部组件（插入到探头之前的衰减器或方向耦合器）的频率响应

◆20个完整仪器设置的存储

◆带有DC频率输入、模拟输出、触发脉冲输入和预备输出的输入/输出可选件

◆即插即用智能化探头

◆后面板探头连接头

◆探头校验源

简述

对于利用R&SURV/R&SNRV 系仪器的所有功率测量，总共15 种功率探头覆盖了从DC至40GHz 的频率范围

三类灵敏度允许100pW-30W 之间的任何功率的直接测量

75-. 探头可用于TV 和视频应用
