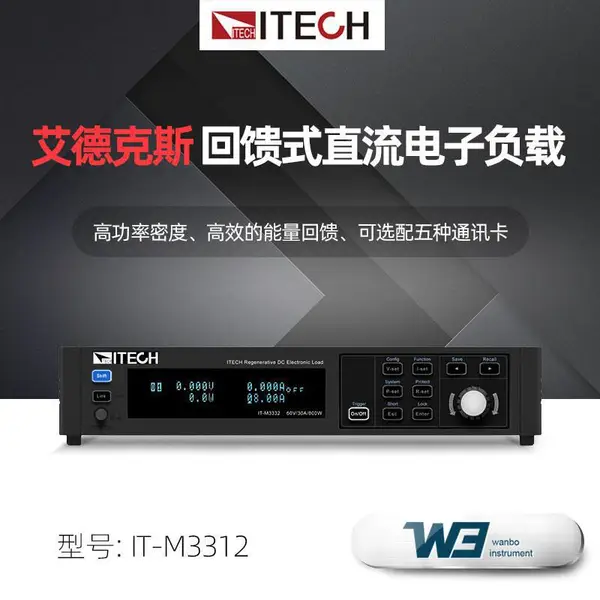

IT-M3300系列 回馈式直流电子负载

IT-M3300 回馈式直流电子负载既能模拟各种负载特性，又能将电能无污染的回馈电网。采用高功率密度设计，U的体积内可提供高达800W的功率吸收，灵活的模组式架构，可以满足客户的不同电流功率的测试需求。同时具备高精度的输出和量测，并且针对测试做了多项安全设计，适合用于各种类型电池放电、多通道电源、半导体老化等多个测试领域。

产品特点

U的Mini体积，高功率密度
高效的能量回馈
电池放电测试功能
电池模拟功能
8种操作模式：CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CC+CV+CP+CR
多通道独立控制，实现同步或比例跟踪功能
单一控制，并联运行可达16台
高速测量，即接16台单机还能***10次/ S的更新速率
可设置电流上升下降时间
List功能
多种保护功能：过流/欠流/过压/过热/过功率/欠压保护、电网故障保护和故障存储、断电保护功能、Sense感测异常保护功能
标配温度量测功能，可测量待测物温度，并执行过温度保护功能
电网状态自动检测，实现可靠并网功能
预充电功能，防止直流加载电流过冲
通过选配件实现防反接保护功能

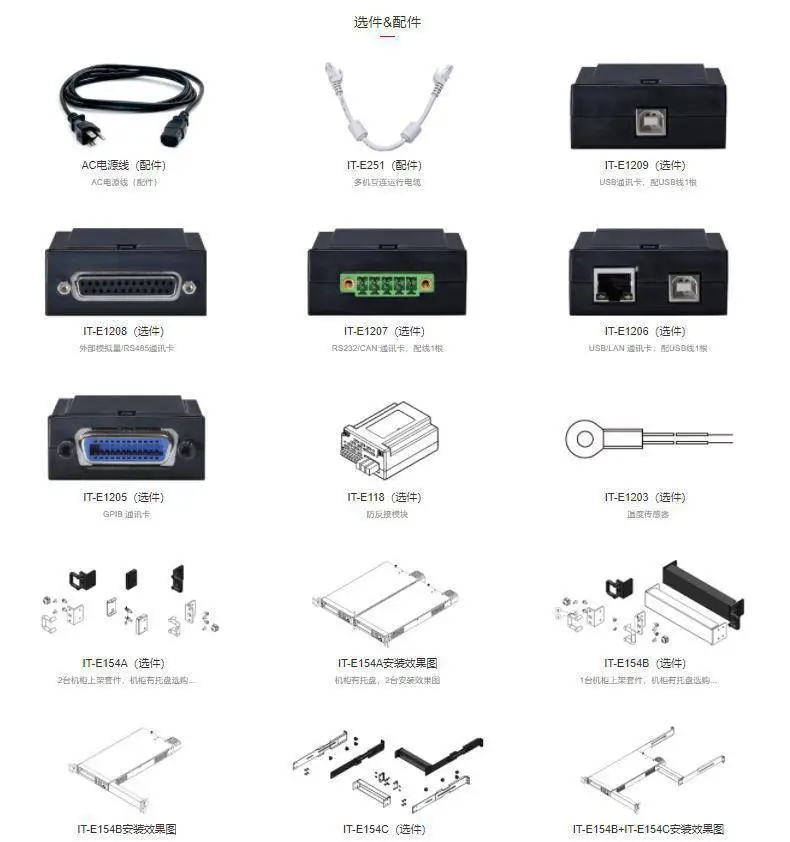

五种选配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种通讯方式

产品功能与优势

U Mini体积

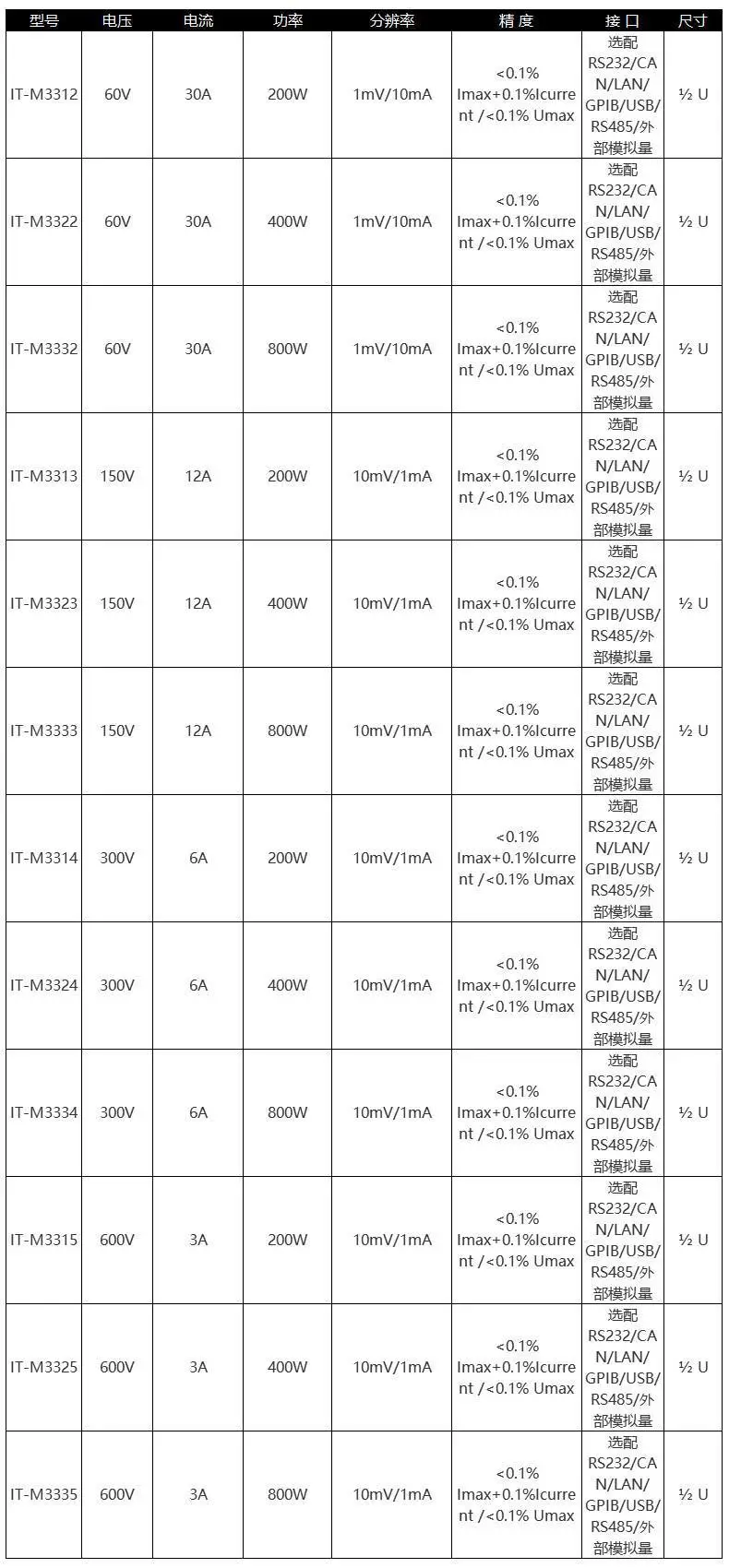

IT-M3300 拥有U 的Mini 体积，可提供800W 功率输出，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V，输出电流可达30A。全系列共有12 个型号，宽范围输出设计，一台机器可涵盖广范围的应用需求。

模块架构，任意组合
IT-M3300的模块式插接架构可将仪器像积木一样轻松堆叠，无需额外选购任何配件。同时，用户可选用IT-E154上架安装套件，轻松地将一台或者多台仪器安装于标准的19英寸机柜中。



能量回收效***

IT-M3300具备能量回收功能，可以回收电能，转换效率可达90%，大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音。

电量累积，节能效果一目了然
IT-M3300利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前回馈总电量。
IT-M3300标配温度测量功能，通过选配温度传感器，还能直接查看外部测量温度。

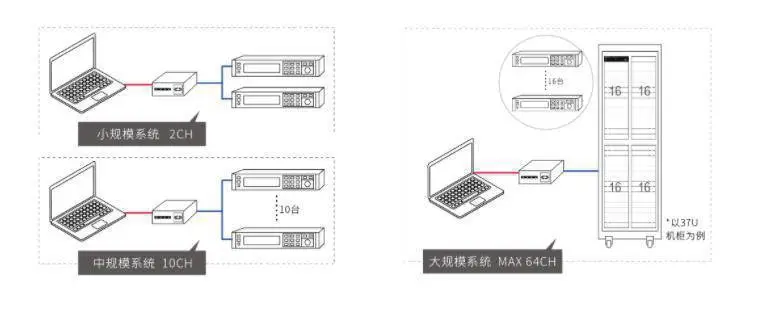

多通道独立控制，最多可达256通道

IT-M3300具备灵活的多通道的设计架构，用户可将多台IT-M3600组成多通道源载系统，每台仪器界面都会显示通道号。将其中一台电源的通讯接口与PC端连接，就可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。
IT-M3300最多可达16*16通道，1个37U机柜内就可配置64通道，透过并联功能可支持多种不同功率的待物测试，不但用户的使用更为弹性，设备的使用率也大幅提高。




电池模拟
充电机充电原理中，充电机连接电池后先监测电池电压，如果电池连接可靠正确，充电机才进入充电状态。IT-M3300 系列的Battery Sim 模式可以让用户设值模拟电池电压，并具有微弱的输出能力，能够输出一个小电流，用来仿真电池状态。满足充电机的工作需求，适用于充电机放电功能的测试。

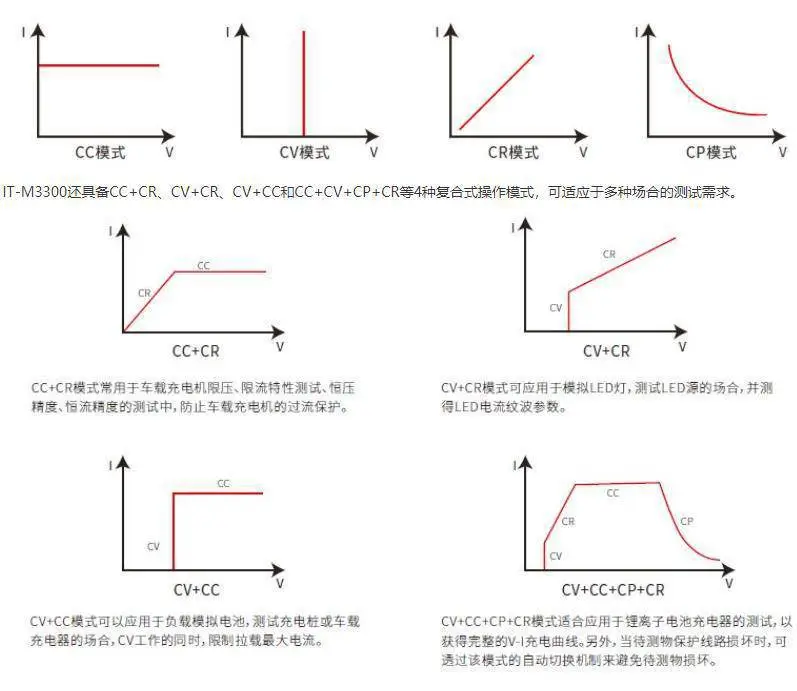

多种操作模式

IT-M3300具备CC/CV/CP/CR 4种基础操作模式。

电池放电测试功能
IT-M3300具有电池放电功能，可使用恒流模式对电池进行放电测试。可自行设置电池三种测试关断条件：关断电压、关断容量和放电时间。当三者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、放电时间和已放电容量。
