ZW32-12/630-12.5

ZW32-12/630-20

ZW32-12/T630-12.5

ZW32-12/T630-20

ZW32-12G/630-12.5

ZW32-12G/630-20

ZW32-12G/T630-12.5

ZW32-12G/T630-20

ZW32-12/1250-20

ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。

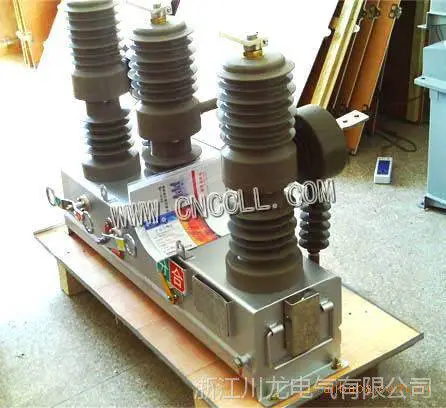

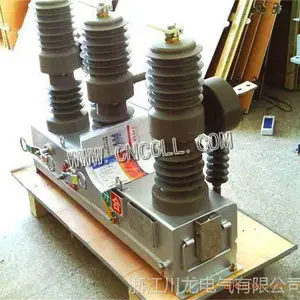

ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

(1)海拔高度不高于1000m

(2)环境温度上限+40℃、下限-30℃

(3)风压不超过700Pa(相当于风速34m/s)

(4)无经常性的剧烈震动

(5)防污秽等级Ⅲ级

若有特殊使用条件，请申明协商特殊处理。

· 主要技术参数

名称单位ZW32-12(G)/1250-20  ZW32-12(G)/T630-16  ZW32-12(G)/T630-20

额定电压kV 12

额定电流A1250 630 630

额定短路开断电流kA 20 16 20

额定短中关合电流（峰值）31.5 40 50

额定峰值耐受电流31.5 40 50

额定短时耐受电流20 16 20

额定短路持续时间S 4

额定绝缘水平雷电冲击耐受电压（峰值）kV相间、对地75，断口85

1min工频耐受电压相间、对地42，断口48

额定操作顺序分-0.3s-合-180s-合分（电动机构）

额定短路电流开断次数次30

10000

额定操作电压（分合线圈）v DC220,100, AC220

动静头允许磨损累计厚度mm 3

过电流脱扣器额定电流A 5

电流互感器电流比200/5 400/5 600/5（可根据客户情况调整）

触头开距mm 9±1

触头超程2±0.5

平均分闸速度m/s 1.2±0.3

平均合闸速度0.6±0.2

分闸时间ms 30-60

合闸时间20-40

合闸弹跳时间≤20

三相分合闸同期性≤2

每相回路直流电阻μΩ≤80

储能电机额定电压V -220

额定功率W 200

储能时间S≤8
