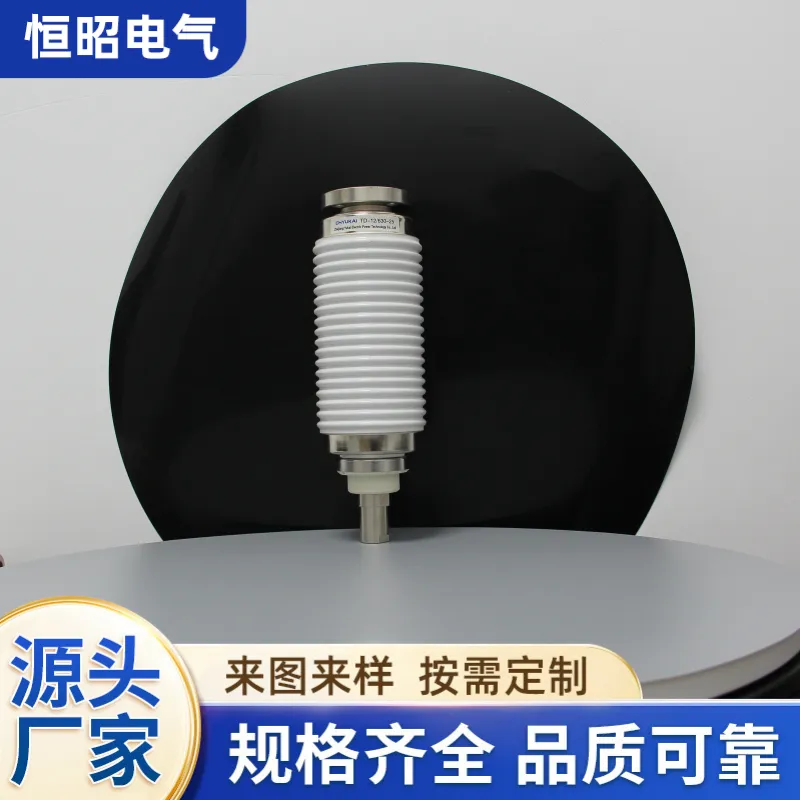

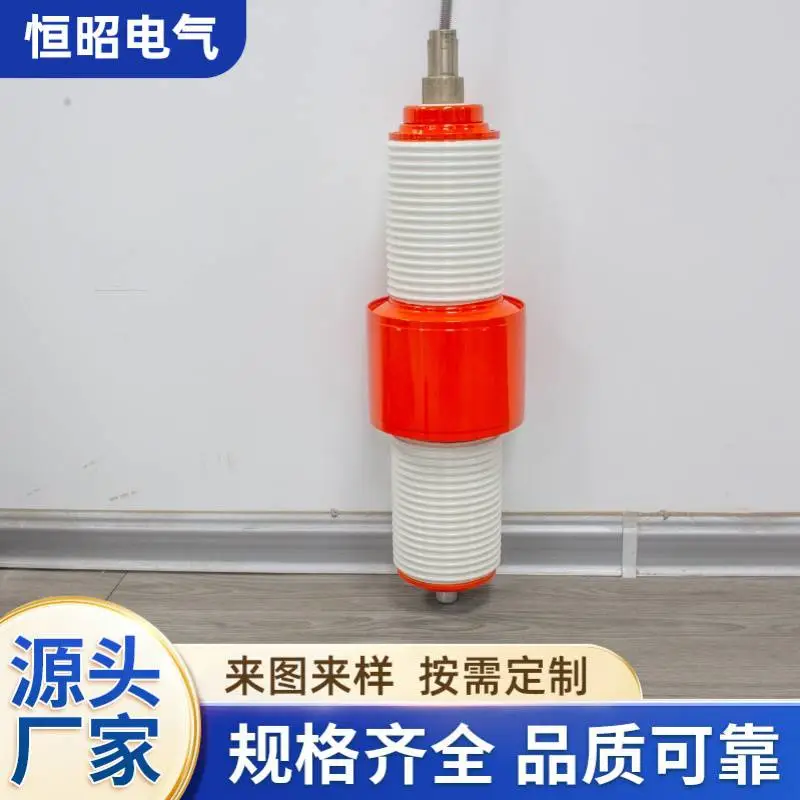

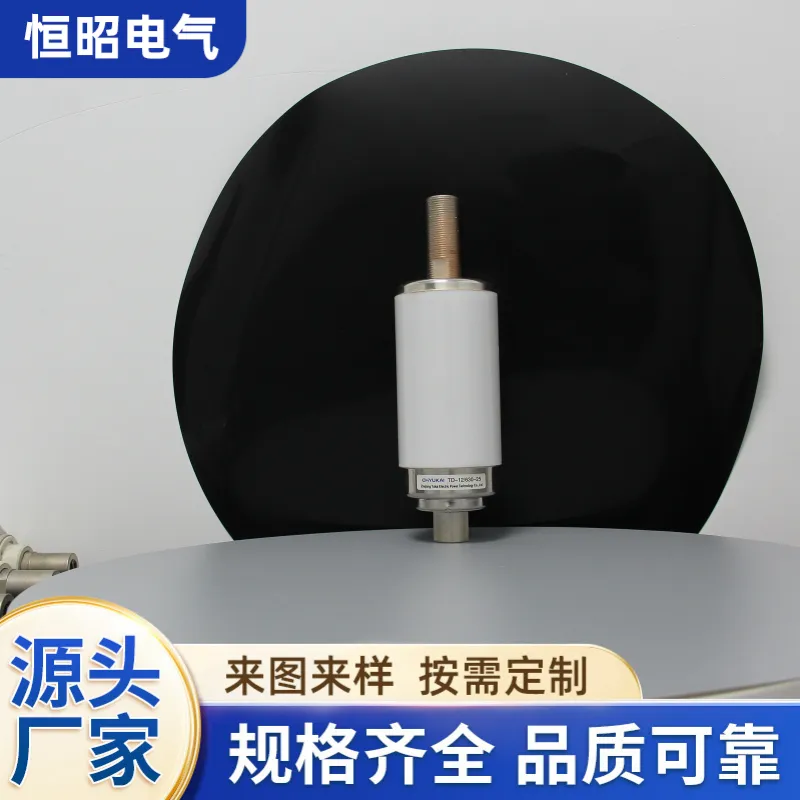

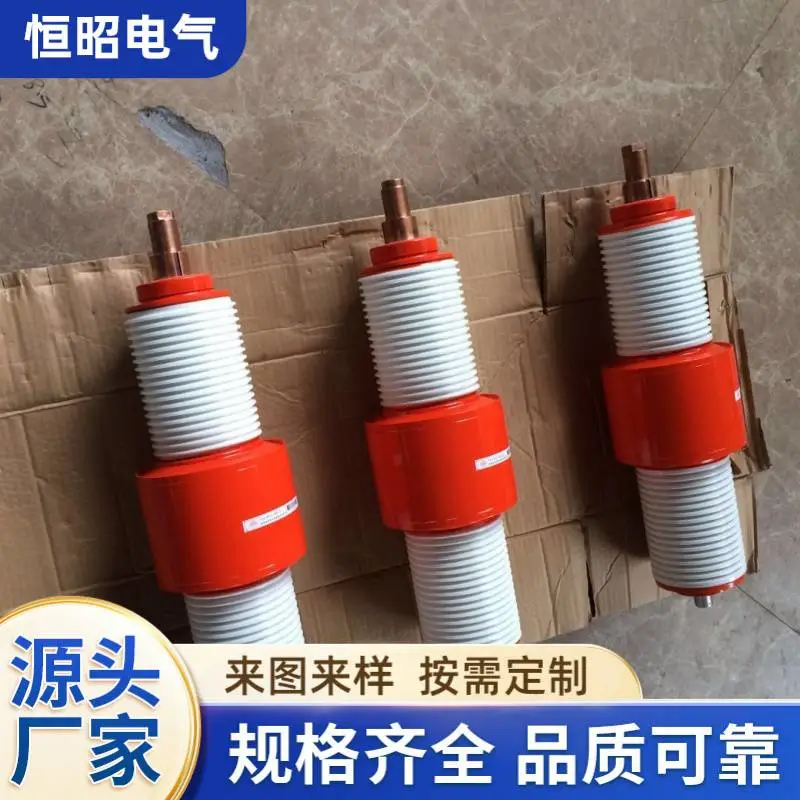

ZN12 ZW7 ZN23用真空灭弧室，又称真空开关管，是中高压电力开关设备的核心部件，其主要功能是在真空环境中利用高绝缘介质实现电路的通断，并在电流过零时迅速熄灭电弧，从而安全、可靠地切断电力线路。

　　一、基本结构与组成部件

　　真空灭弧室是一个密封的电真空器件，其典型结构主要包括以下几个系统：

　　气密绝缘外壳：通常由玻璃或陶瓷制成，用于维持内部的高真空状态（真空度通常在10?? Pa以下），并提供主绝缘。

　　导电系统：由静导电杆、静触头、动触头、动导电杆等组成。动触头通过动导电杆与外部操动机构连接，实现分合闸操作。

　　触头系统：是产生和熄灭电弧的关键部位。断路器用真空灭弧室的触头材料通常采用铜铬合金（铜与铬各占约50%），这种材料具有高开断能力、高抗电腐蚀性和良好的抗熔焊性能。触头结构早期为简单的圆柱形，现代则普遍采用纵磁场杯状结构，以提升开断大电流的能力。

　　屏蔽系统：主要由环绕触头的屏蔽罩（筒）构成。其作用包括：防止燃弧产生的金属蒸汽污染绝缘外壳内壁；改善灭弧室内部的电场分布；吸收部分电弧能量，帮助冷凝电弧生成物，从而提高开断容量

　　波纹管：由不锈钢制成的薄壁弹性元件，焊接在动导电杆与外壳之间。其核心作用是既保持灭弧室内部的真空密封，又允许动触头在分合闸过程中进行直线运动，是实现高机械寿命的关键部件。

　　二、工作原理

　　真空灭弧室的工作原理基于高真空介质优异的绝缘与灭弧性能：

　　接通电路：操动机构推动动导电杆，使动、静触头闭合，电路导通。

　　产生电弧：当触头带电分离时，接触点迅速缩小，电流密度剧增，使金属材料熔化并蒸发为金属蒸汽。在强电场作用下，金属蒸汽被电离，形成真空电弧。

　　熄灭电弧：真空电弧由触头材料蒸发的金属蒸汽维持。当交流电流自然过零时，电弧暂时熄灭，金属蒸汽粒子迅速扩散并冷凝在屏蔽罩上。同时，触头开距增大，间隙介质强度快速恢复，从而阻止电弧重燃，***分断电路。

　　三、主要特点与优势

　　真空灭弧室技术具有以下***优点：

　　安全环保：采用真空作为灭弧介质，无火灾、爆炸风险，不产生有毒有害气体，运行无污染。

　　性能优异：熄弧速度快，开断能力强，电气寿命和机械寿命长。

　　维护简便：体积小，重量轻，结构紧凑，基本免维护，运行可靠。

　　节能节材：能耗低，所需操作能量小，材料消耗少。

　　四、应用领域

　　真空灭弧室作为核心部件，广泛应用于以下领域：

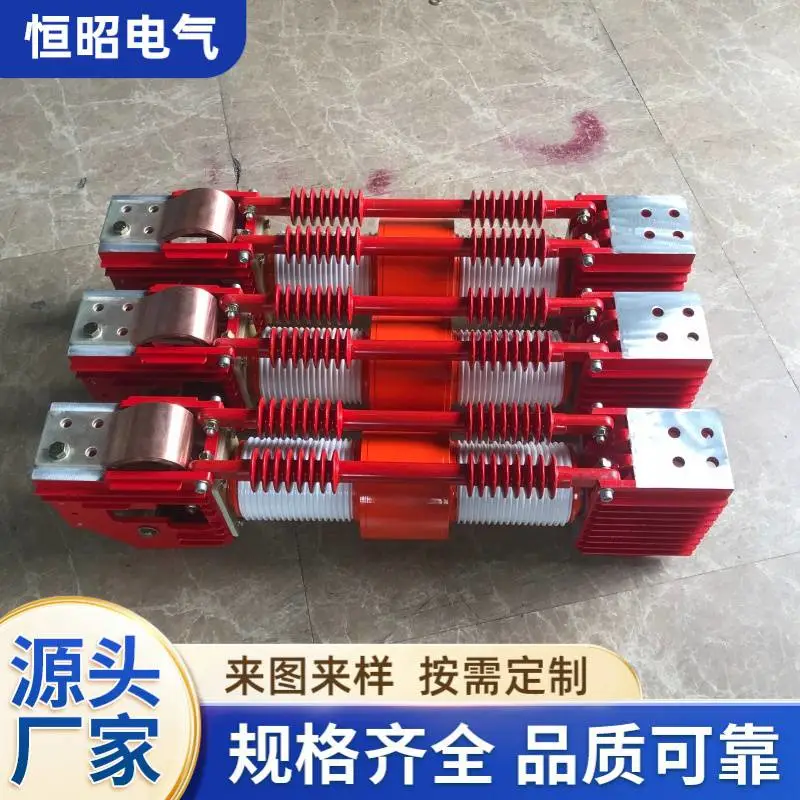

　　电力系统：主要用于变电站及电网设施的真空断路器，以及电网终端用户的?真空负荷开关，覆盖10kV、35kV乃至更高电压等级。

　　工业领域：广泛应用于冶金、矿山、石油、化工、铁路等行业的配电系统及电机控制设备中。

　　五、技术发展

　　真空灭弧室技术持续向高电压、大容量发展。国际上已研制出168kV双断口及145kV单断口的高压真空断路器。国内相关企业也已成功开发并通过126kV真空断路器的全部型式试验，标志着该技术在高电压等级应用上取得重要进展。
