一、产品基础概述

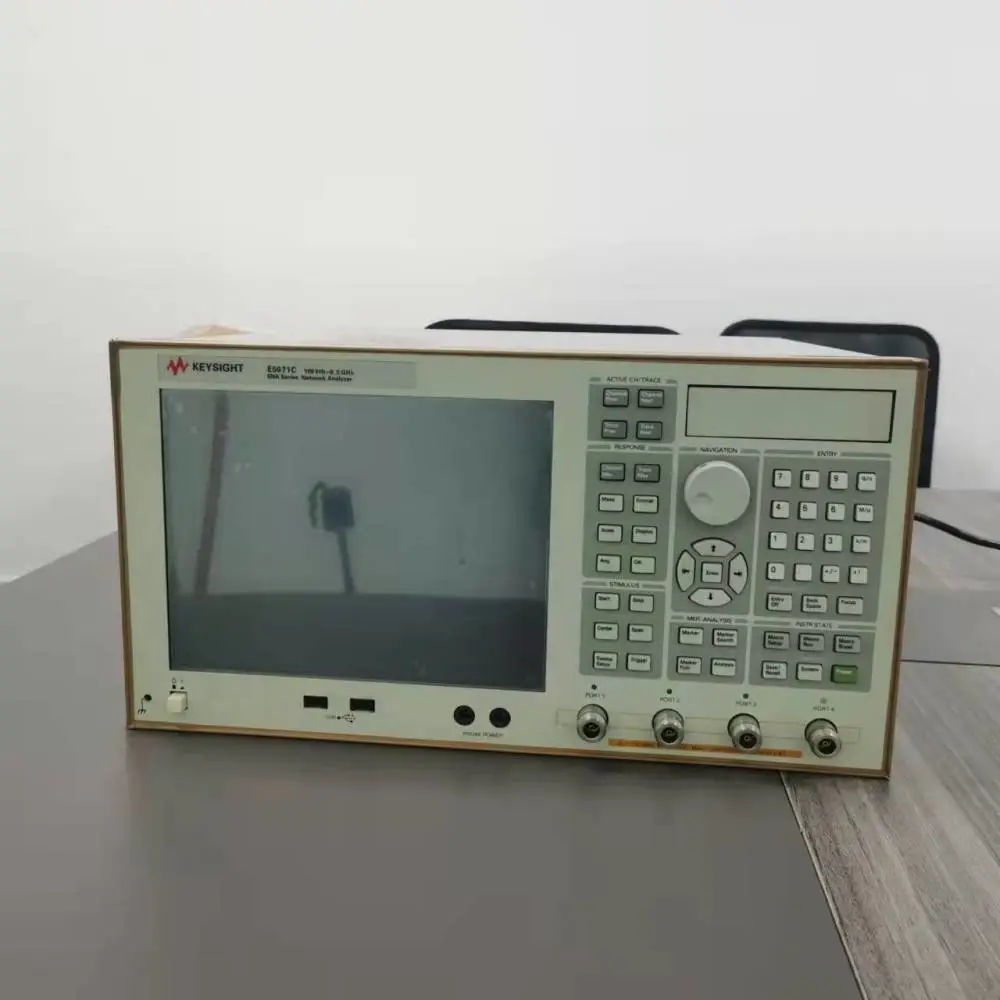

E5071C-285 是安捷伦 / 是德 ENA 系列高性能矢量网络分析仪，2 端口、8.5GHz ***配置，-285 代表内置偏置三通 Bias Tee版本；市面俗称白机，指安捷伦***白色机身原版机型，用料扎实、射频模块原装、稳定性极高，比后期黑机更耐用、二手保值率更高，是实验室研发、产线量产、第三方计量常用主流网分。

二、核心硬件参数

1. 频率范围：100 kHz ～ 8.5 GHz

2. 端口配置：2 端口 S 参数测试（S11、S21、S12、S22）

3. 选件 285 标配：每端口内置偏置三通，可直接给被测有源器件馈直流电，无需外接偏置器

4. 系统动态范围：典型 ≥123 dB

5. 迹线噪声：0.004 dB rms（70kHz 中频带宽）

6. 测量速度：1601 点全双端口校准扫描仅约 39ms，适合产线批量测试

7. 输出功率范围：宽功率可调，适配无源器件、小信号有源器件测试

8. 中频带宽：10Hz～150kHz 可调，兼顾速度与测量平滑度

9. 阻抗标准：50Ω 标准射频阻抗

10. 系统平台：内嵌 Windows 系统，触屏操作、鼠标键盘均可，支持程控、自动化脚本

三、285 选件核心优势（内置偏置三通）

• 无需外接外置偏置器，一台机器直接测有源器件

• 端口支持 **±35V DC 偏置供电 **

• 适合放大器、射频模块、PA、LNA、双工器等需要直流供电的器件测试

• 减少射频转接损耗，提升测量精度、简化测试工装

四、测量功能配置

• 标准 S 参数：回波损耗、插入损耗、驻波比 VSWR、阻抗、相位、群时延

• 时域 TDR 分析：故障定位、线缆断点、PCB 阻抗不连续检测

• 平衡 / 差分测量、混频器测试、损耗补偿、端口延伸

• 极限测试、波纹测试、点标记、区间标记、合格率判定

• 支持数据保存、截图、导出 S2P 文件，兼容主流仿真软件

五、白机版本专属特点

1. 机身外观：安捷伦***白色工业机壳，结构厚重、散热风道设计成熟

2. 内部配置：原装射频板、本振板、接收板、电源板，无改装、无替换副厂板

3. 稳定性：白机硬件架构成熟，老化故障率远低于后期黑机，长期漂移小

4. 成色与耐用性：机身耐磨、按键旋钮寿命长，适合常年开机实验室 / 产线使用

5. 保值流通：8.5GHz 285 白机是二手市场硬通货，好出好收、价格坚挺

六、典型测试应用场景

• 射频无源器件：滤波器、耦合器、功分器、环形器、天线、射频线缆、连接器

• 有源器件：放大器 LNA/PA、射频模块、蓝牙 WiFi 模块、物联网通信模组

• 高速数字：PCB 走线、背板、接插件阻抗与信号完整性测试

• 无线通信：2.4G/5G 蓝牙、Wi-Fi、UHF、微波频段产品研发量产

• 汽车电子：车载蓝牙、车规雷达、车载射频组件校验

• 科研院校、第三方计量实验室、工厂质检研发

七、适配配套与增值服务

• 可配：原装机械校准件、电子校准件 Ecal、测试电缆、转接头

• 支持：整机专业校准、计量出证、维修保养、仪器租赁、回收置换

• 支持远程技术调试、测试程序搭建、自动化程控指导

八、适合人群

研发实验室、射频工程、生产线测试、第三方检测计量、院校实验室、仪器租赁公司自用备货。
