不锈钢亮黑剂（高温）

一、 产品编号：Q/YS.320-1 （贻顺牌）

二、 产品用途：

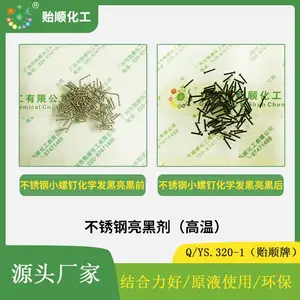

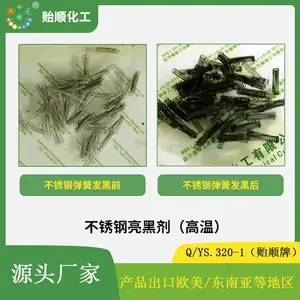

本产品广泛应用于各类不锈钢表面进行发黑处理。操作非常简单，只需要浸泡，即可使不锈钢表面形成一层结合力优良的亮黑色膜，膜层均匀而美观。可用于不锈钢板材仿古和装饰，提高不锈钢的附加值。产品无气味，适用于大批量生产

本产品适用于201^#、207^#、410^#、420^# 、301^#等各种不锈钢板材。本剂不适用于304和316不锈钢。

三、 产品指标：

1、 透明液体

2、 比重﹥1.0

3、 酸性产品。

分A、B两剂组成，A剂有颜色，B剂无色透明的。

发黑剂配制：A：B = 1:1 (重量比），混合均匀。

四、 不锈钢发黑生产工艺流程：

1、 不锈钢除油、抛光、除氧化皮。

2、不锈钢发黑剂原液使用，加温90℃-105℃。记录好时间、温度和液位。使用方法：将工件放入药水中浸泡10-20分钟左右，即可得到均匀而有结合力的黑色膜层。举例：201^#不锈钢发黑，用蒸汽加热发黑剂到105℃，将201^#不锈钢浸入药水中大约11~13分钟后，取出不锈钢，不锈钢会变黑。如果不黑，则适当延长时间，大约1~2分钟。如果变彩色，则应注意下一轮操作，要减少发黑时间。

3、水洗

4、烘干

五、 注意事项：

1、 本产品有腐蚀性，不要与皮肤接触。

2、 本产品需要加温度90℃-105℃。用304或316不锈钢容器盛装。

3、 发黑过程中有水分蒸发，应及时补加自来水。

4、 发黑操作要注意温度控制在90-105°C，不要超温，否则不锈钢变红色或者其它颜色。

5、 发黑过程中要翻动工件。

六、 生产过程中产生的问题及应对措施。

出来的工件颜色不均匀，部分呈白色，部分呈黑色。造成的原因有：加热不均匀，温度分布不均匀，温度太低，没有搅拌。如果没有这些原因，则是不锈钢材质本身的原因，应更换材质。

发黑时间，温度都没有变化时，如果工件变彩色。原因是水分蒸发导致浓度太高，应补充水分和320-1B剂。如果工件不变色，还是白色，那么就是A剂浓度太低，应补加A剂。

发黑控制过程中，要控制好发黑剂浓度，发黑时间，发黑温度。发黑时间太长，浓度过高和温度过高会导致变红，发黑时间太短，浓度太稀，温度太低，会导致工件不变黑，如果发黑过程中，温度均匀，浓度合理。温度控制在90℃-105℃之间，工件同时出现白色、花色、黑色的时候。要更换不锈钢生产厂家，是由于不锈钢材质本身不均匀造成的。

不锈钢在发黑剂中颜色的变化过程：浅黑→浅枪黑→枪黑→深黑→深绿色→棕黄色。

发黑过程应记录数据：槽温、比重、转速、发黑时间、补加水的***比。
