煤气发生炉防爆型氧含量检测仪

氧含量分析仪基于电化学检测原理（选配氧化锆、顺磁法等原理），可准确测量O2的浓度，可直接用于厂界及固定污染源的烟囱管道排放口等恶劣环境下的氧气在线测量。具有测量精度高、稳定性好、可靠性、维护量小、运行成本低等特点。。

典型应用：反应釜/离心机氧含量在线检测

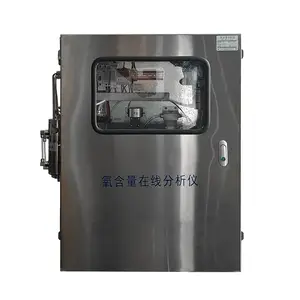

          煤气发生炉氧含量分析仪

3.1 系统优势

◆ 采用德国进口传感器，T90响应时间小于5秒，测量精度高，稳定性和重复性好、抗干扰能力强；

◆ 气路全部采用304不锈钢气管，系统整体防水、防尘、防爆设计；

◆ 可配备降温除湿装置，应用于高温防爆气源场所；

◆ 可配置反洗装置，应用于气源中含有有机溶剂、焦油、酸/碱性气体的恶劣环境中；

◆ 检测下限可达0.1%vol，同时确保仪器在常量氧和微量氧中的使用寿命和精度；

3.2 主要技术参数

检测气体：O2（进口传感器，传感器寿命：＞2年）

检测量程：0-25%vol

分辨率：  0.01%vol

检测原理：电化学

示值误差：≤±2%FS

检测下限：0.1%vol

响应时间：≤5S（T90）

信号传输：4-20mA

仪器供电：DC24V

防爆等级：ExdIICT4

防护等级：IP65

显示方式：彩色显示屏

机柜尺寸：800*600*200mm

连锁方式：一组无源继电

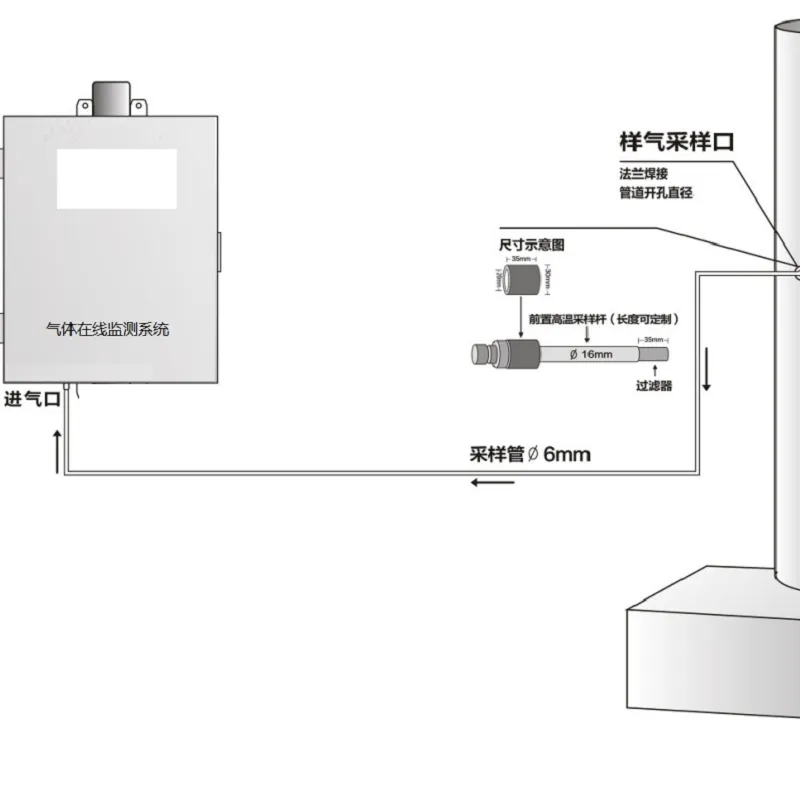

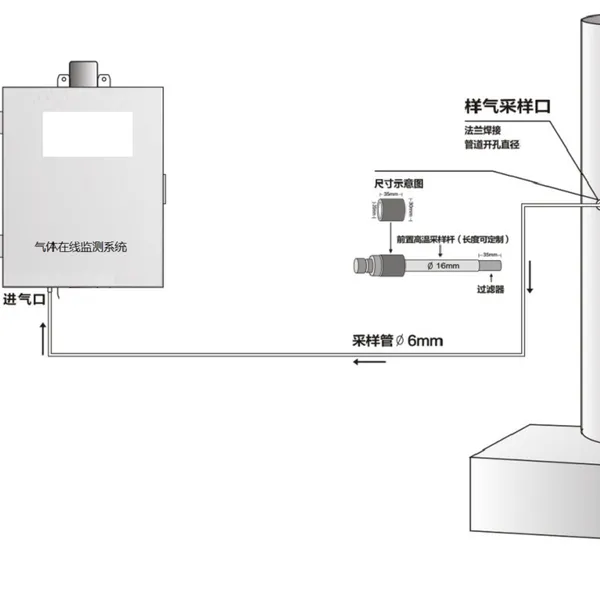

3.3 设备安装示意图

本监测系统是设计于可在防爆环境条件下使用的，可用于测量高温、高湿、高尘等环境下的管路或者罐中气体氧含量，但请注意机柜只能用于以下条件：

①机柜应离监测环境的样气取样点足够近，但同时要做好隔热，如果气源属于有毒有害、可燃性气体，排气回到原管路或者通道安全区域排放。

②系统可放于室内或室外，但必须做好相应的防雷、防雨等措施；

③请安装时务必避开有振动或有强电磁场的场所；

④系统供电电源：

        标配供电电源：低压DC24V安全电压

        其它供电电压订货时请与厂家协商。

⑤监测仪工作条件：环境温度：-30℃～55℃，温度突变不能超过5℃

                       环境湿度：90%RH以下。

3.4  拆箱检查

当收到系统机柜后，打开包装木箱，检查其是否有缺漏、损伤：

◆机柜是否有挤压变形

◆显示屏是否有裂痕破碎

◆机柜外部内部是否有螺丝脱落

◆若有与合同约定的配置有缺漏，请及时与制造厂商联系，另外请保留包装材料，以备不时之需。

3.5 反吹装置-选配

根据现场气源粉尘大，设备设置了反吹系统，采样头订制5um过滤器，确保进气气源干净。仪器能长期使用。

3.6 压缩气源-选配

    在选择反吹系统和涡旋制冷器，需要使用压缩气源，气源压力＞0.6MPa
