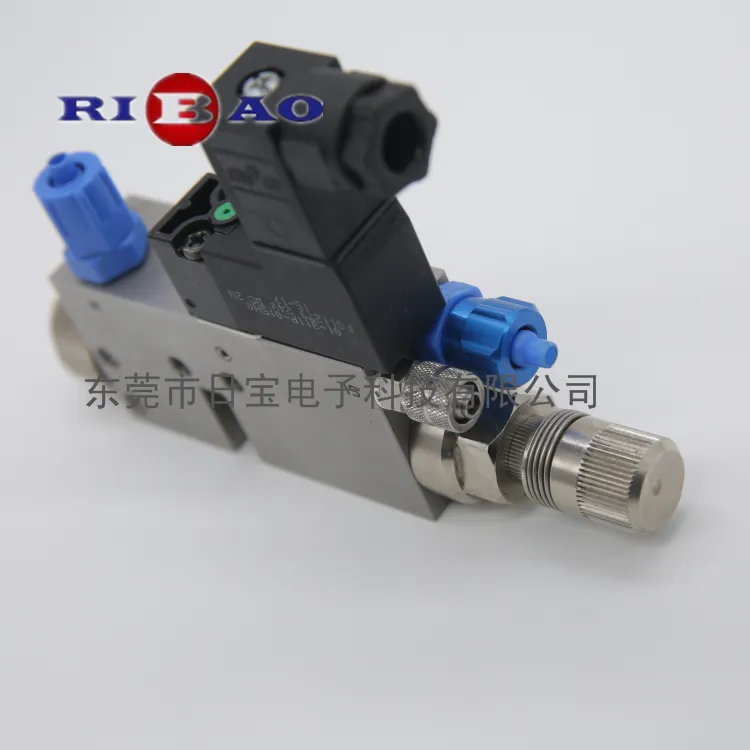

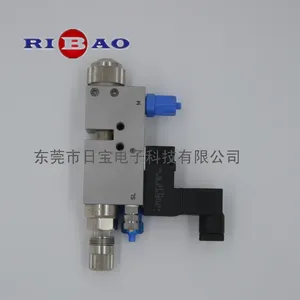

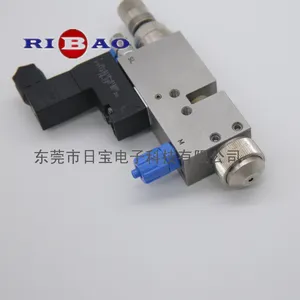

GZ?MKDD 是德国 Schütze（舒兹）原厂高粘度流体专用自动喷雾阀，专为润滑脂、润滑油、密封胶、粘合剂设计，主打低压高雾化、精密定量、自动清洗、防滴漏，广泛用于汽车、新能源、压铸、包装、制鞋等自动化产线。

一、核心构造与材质

• 阀体：铜镀镍，耐腐蚀、轻量化（约 685g），尺寸 130×81×72mm。

• 喷嘴 / 枪针：316 不锈钢（标准）/ 钨钢（可选），硬度高、耐磨，适配高粘度与轻微腐蚀性流体。

• 密封件：Viton（氟橡胶），耐油、耐溶剂、耐高温（-20℃～+180℃）。

• 电磁阀：内置 5/2 路，24V DC（标准）/110V AC/230V AC 可选，响应≤0.1 秒，支持 50 次 / 秒高频间歇喷涂。

二、关键技术参数（精准）

1. 流体适配

• 粘度范围：100–10,000 mPa·s（油脂 / 黄油 / 密封胶 / 胶水 / 防锈油 / 拉伸油）。

• 物料压力：max. 4 bar（推荐 1–3 bar）。

• 流量调节：棘轮式微调，0.01–10 g / 秒（依喷嘴与粘度）。

2. 雾化控制

• 雾化气压：0.5–5 bar（低压高雾化），0.5 bar 即可雾化油脂。

• 雾化颗粒：30–50 μm（均匀细腻），无飞溅、成膜均匀。

• 空气帽（可选）：15°/60°，对应窄幅 / 宽幅喷涂。

• 喷嘴口径（标准）：?0.2/0.3/0.5/0.8/1.0/1.2/1.5/2.0/2.5 mm（按流量 / 粘度选型）。

3. 控制与安装

• 控制气压：min. 5 bar（驱动阀门开闭）。

• 安装方式：M5 内螺纹通孔，支持机械手 / 固定支架安装。

• 延长杆（可选）：100–1000 mm，角度 15°/45°/60°/90°/360°，适配深腔 / 隐蔽部位。

三、核心功能与优势（四大核心）

1. 集成自动吹气清洗（***设计）

• 独立雾化空气阀，喷涂后自动吹扫喷嘴 / 枪针，清除残留油脂 / 胶水，防堵枪、免维护、无需人工清洗。

• 吹扫时间独立可调，适配不同粘度流体，***积碳与固化堵塞。

2. 低压高雾化 + 防滴漏

• 0.5 bar 低压即可雾化高粘度油脂，比传统高压喷枪节能 50%，且不滴胶、不拉丝、无残漏。

• 弹簧加载式密封结构，停喷瞬间自动封堵喷嘴，溢胶率＜1%，保持工件洁净。

3. 超高速精准间歇（高频稳定）

• 阀体内短气路 + 直装电磁阀，响应≤0.1 秒，支持连续 / 间歇喷涂，间歇精度 ±0.01 秒。

• 高频循环稳定（ 50 次 / 秒），适配自动化产线高速节拍，一致性 ±5%。

4. 耐用适配 + 易集成

• 全接触部位耐腐蚀设计，寿命比普通喷枪长 3 倍，适合 24 小时连续运行。

• 轻量化 + 小尺寸，可直接集成于机械手 / 贴片机 / 组装线，搭配视觉定位实现 **±0.02mm 精准喷涂 **。

四、典型应用场景

1. 汽车制造：轴承 / 齿轮润滑、车门 / 底盘密封胶、内饰件涂胶、焊接防锈油。

2. 新能源：电池极耳绝缘胶、PCB 板三防漆、电芯密封胶、散热油脂喷涂。

3. 包装 / 制鞋：纸盒 / 酒盒粘合剂、鞋面 / 鞋底胶水、标签背胶精准喷涂。

4. 压铸 / 五金：模具脱模剂、工件防锈油、拉伸油、紧固件防松胶。

五、选型与安装要点

1. 喷嘴选型（按粘度 + 流量）

• 低粘度（＜500 mPa?s）：0.2–0.5 mm

• 中粘度（500–2000 mPa?s）：0.8–1.2 mm

• 高粘度（＞2000 mPa?s）：1.5–2.5 mm

2. 安装与调试

1. 固定喷枪：M5 螺栓紧固，确保无振动松动。

2. 流体连接：入口接物料泵（压力 1–3 bar），加装精密过滤器（50–100 μm）防杂质。

3. 气压连接：控制气（5 bar）+ 雾化气（0.5–5 bar），独立调压。

4. 电气连接：24V DC 电磁阀，接 PLC 控制（触发信号 + 吹气延时）。

5. 流量 / 雾化调节：棘轮调流量，空气帽调喷雾角度，试喷至均匀无飞溅。

六、维护与注意事项

• 日常维护：每日喷涂后自动吹气清洗；每周拆卸喷嘴 / 枪针，用专用溶剂清洗，检查磨损。

• 禁忌：禁止超压（物料＞4 bar、控制气＜5 bar）；禁止干喷（无流体时长时间开雾化气）；禁止腐蚀性强流体（无特殊密封时）。

• 质保：德国原厂质保 12 个月（非人为损坏），中国总代（东莞市日宝电子）提供技术支持与备件。

七、标配与可选配件

• 标配：喷枪本体、24V DC 电磁阀、1 套标准喷嘴（按选型）、安装螺栓、说明书。

• 可选：延长杆（100–1000 mm）、钨钢喷嘴 / 枪针、110V/230V 电磁阀、接近开关、固定支架、精密过滤器。
