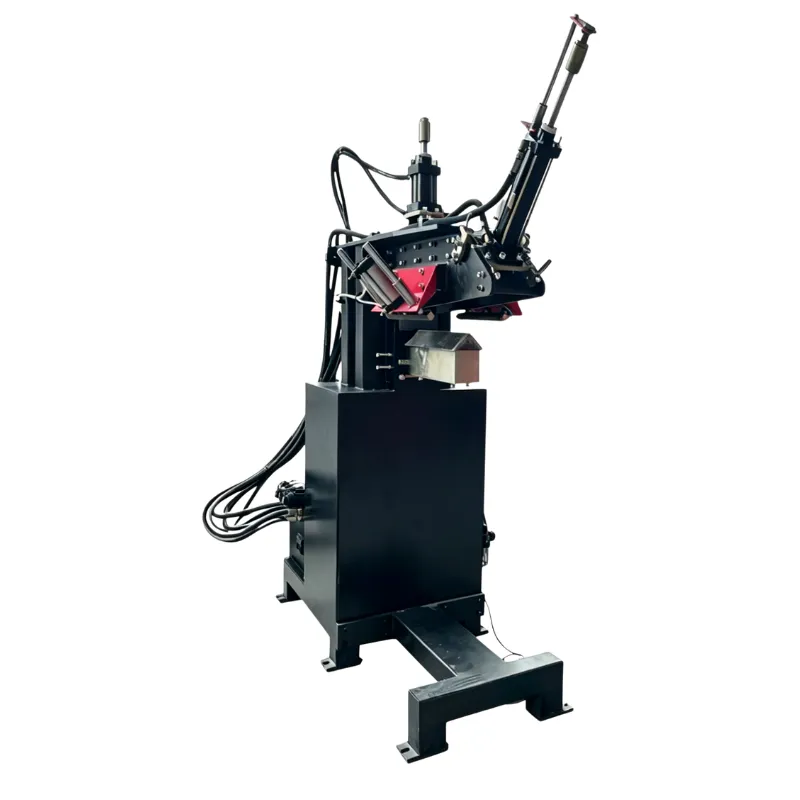

212 压边角一体机（R 角成型机）

一、型号规格

型号：212

外形尺寸：2600×1400×2200mm整机重量：853kg电机功率：2.2KW电源：380V 三相四线 + 零线 + 接地动力形式：液压为主、气动辅助

二、设备用途

专为不锈钢水槽、方形盆、电箱、机柜、钣金箱体设计，一次性完成盆底、盆口、边角 R 角滚压成型，解决传统工艺 R 角不圆、开裂、难焊接、返工多等。

三、核心功能

1. 一次成型：边角 + 底部 R 角同步滚压，无需二次加工，效***。

2. 双动力稳定：液压主压、气动辅助，压力可调、成型均匀。

3. 行程可调：前后限位开关可调，适配不同深度水槽 / 箱体。

4. 模具微调：主轴水平、左右偏移、压角模角度均可精准调整。

5. 材质兼容：适配 201/304/316 不锈钢、碳钢、铝板等。

四、产品优势

• 效率提升：单工序完成成型，减少人工，适合批量生产。

• 成型质量好：液压均匀施压，R 角圆润、边角不开裂、焊接紧密。

• 良品***：避免人工敲击变形裂纹，降低返工成本。

• 易调试：模具、行程、压力独立可调，新手易上手。

• 耐用稳定：整机钢结构，液压系统成熟，故障率低。

五、结构组成

液压系统（2.2KW 电机 + 液压站）、气动系统（气缸 + 调压阀）、电控系统（PLC + 脚踏开关）、模具总成（压边轮、三角下模、压角模）、前后限位装置。

六、适用行业

厨卫五金（不锈钢水槽、洗菜盆）、钣金加工（电箱、机柜、配电箱）、五金制品（方形盘、工具箱、不锈钢箱体）。

七、包装与发货

• 标准包装：整机固定实木托盘 + 气泡膜 + 防水膜 + 缠绕膜。

• 长途 / 出口：定制实木熏蒸木箱，内部泡沫加固。

• 配件：说明书、工具包、易损件单独防水包装。

• 标识：向上、防潮、易碎、重心标识齐全。

八、安装调试与保养

• 接线：380V 三相四线，机身可靠接地。

• 加油：液压站加注液压油至标准液位。

• 调试：模具间隙调至 1mm，行程限位适配工件尺寸。

• 保养：定期检查液压油、清洁活动部件，压力不宜过大。

支持非标定制：可根据工件尺寸、材质、成型要求定制模具与行程，按需定制专用设备方案。
