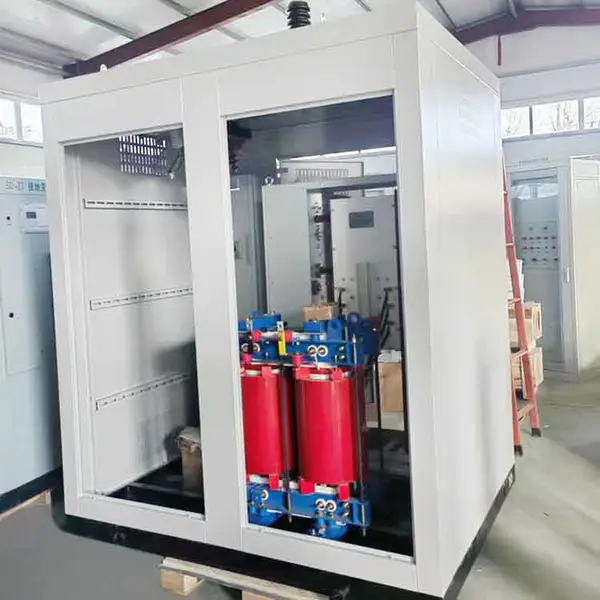

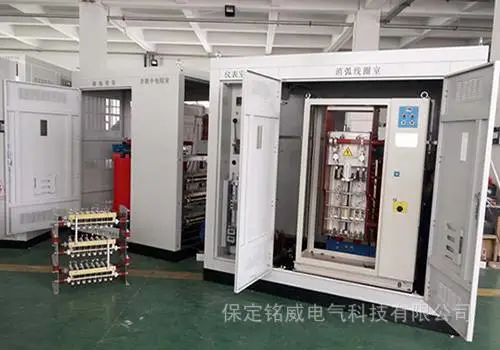

接地变及消弧线圈成套装置内设有接地变压器、消弧线圈本体、避雷器、支柱绝缘子、母线、引线、二次电缆接线端子排等,柜内各元件的固定、连接严格按相关规定执行.

     户外消弧线圈接地变成套装置在设计时,需考虑周围环境及恶劣气候的影响,海拔高度、温度、空气湿度等多种因素均会影响使用的稳定性,因此,对它的防护等级也要求更高,且柜体顶部设计应有防水沿,以防止雨季时柜内设备受潮.柜体上设有观察窗,以便监测内部组件及关键元器件的运行情况.

接地变及消弧线圈成套装置内部应设有通道,通道门应向外开启,并内外均方便开合.柜体内设智能湿度控制器,当环境湿度高于设定湿度时,加热器自动启动降低湿度,当湿度低于设定湿度的5%时,停止加热.带自动温控通风,温控器动作温度可调.柜内安装照明设备,照明开关装在柜体外,且具有防水功能.

消弧线圈接地变成套装置在安装前,应查看外壳是否完好,连接件是否紧固,所有铭牌和标志是否清晰可见；消弧线圈的绝缘覆盖物上应保持清洁,避免绝缘破损；在安装过程中应注意防止因施工不当等原因造成线圈的损坏.安装人员应接受专业的培训,并严格遵守使用规定；安装完成后应按照相关标准进行检验,确保相应的保护装置功能正常.

      接地变及消弧线圈成套装置安装标准要求如下：

1.应按照相关行业标准进行安装,确保符合要求；

2.安装位置应满足其设计要求,且应对环境因素进行评估,如局部气候、温度等；

3.消弧线圈应与建筑物、通讯线路等保持一定的距离；安装平面应垂直于地面,在任何条件下都应保持竖直；

4.安装应考虑结构合理,如抗风、防震、防腐等；并应接地牢固,采用接地装置.

     消弧线圈的正确安装对于电网的稳定运行至关重要.按标准要求和规范安装,可以帮助相关工作人员更好地进行后期维修.

户外安装使用的消弧线圈接地变成套装置的柜体、通风口的盖板、检修的地板、传动机构等都应是不易锈蚀的材料制成的,并应有足够的机械强度.通风口应有逆止设计和防尘措施,所有的通风口具有与柜体外壳相同的防护等级.

      户外接地变及消弧线圈成套装置与基础设施之间要协调配合,在装置内部设进入位,方便进电缆室检修.安装现场应有足够的空间存放附件,如技术资料、接地装置、手柄等.装置设有***接地体系,应有两个接地端子供其与变电所接地网连接,以确保正常运行和检修人员不受危害.
