产品概述

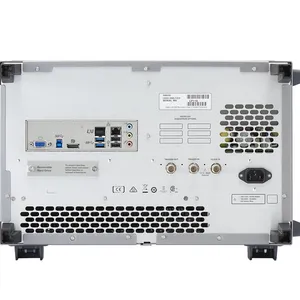

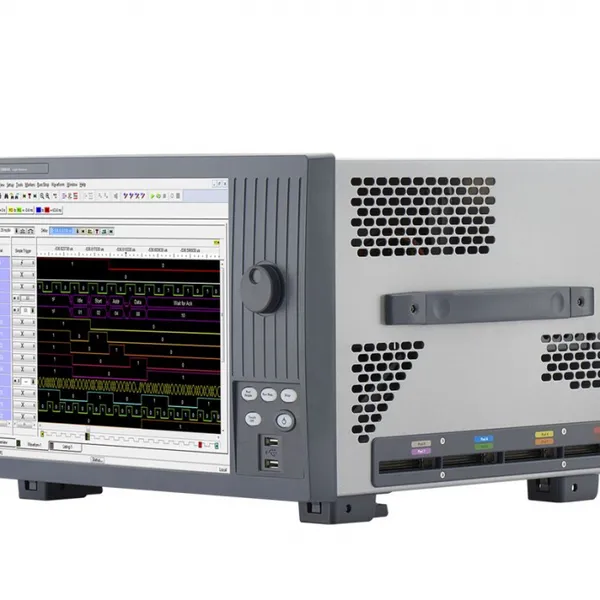

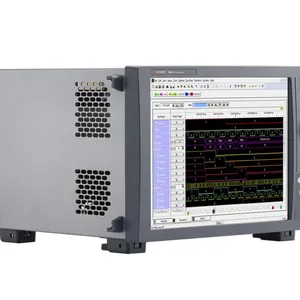

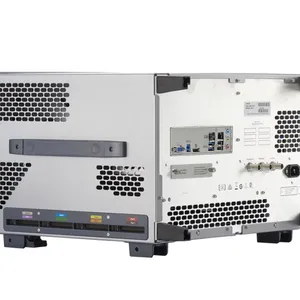

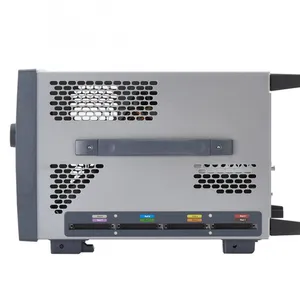

是德科技16864A是136通道便携式逻辑分析仪，提供350 MHz状态分析及12.5 GHz计时缩放。配有15英寸触摸屏与可拆卸固态硬盘，支持深存储器高速捕获，便于快速调试与验证复杂数字设计。

亮点

逻辑分析仪配置

136 个通道，350 MHz 状态，12.5 GHz 时序缩放，2.5 GHz 时序，2 Mb 深度标准

15英寸（38.1厘米）彩色触摸屏显示屏，便于查看和快速导航大量信号和公交

内置可拆卸SSD硬盘、USB 3.0端口和局域网，支持快速数据传输和大量数据存储

1.4 GHz 触发序列器，确保捕捉高速事件

时序分析（异步采样）

可达2.5 GHz / 5.0 GHz / 10GHz（全/半/四分之一声道）时序，以高分辨率捕捉信号活动

可达128 Mb / 256 Mb / 512Mb（全/半/四分之一通道）深度存储器，用于识别时间间隔较远的问题和症状的根本原因

12.5 GHz（80 ps）时序缩放，256K内存深度，用于高分辨率的触发事件分析

状态分析（同步采样）

状态数据速率可达1.4 Gb/s，状态时钟频率可达700 MHz，用于高速数据采集

高速公交车上自动阈值/样品位置设置，用于***测量

所有频道同步眼图，以便快速识别问题信号

配置考虑（探头和额外软件另行订购）

可从多种单端和差动式通用及应用专用探头中选择。

添加应用软件，以洞察调试、分析和优化系统运行。

今天就购买所需的速度和内存深度功能，并根据需求不断升级。用16864AU升级现有的16864A。

包括键盘、鼠标、配件包、电源线。

选项

E5380B 探头，34通道单端Mictor连接器，连接90针LA电缆

E5381B 探头，17通道差分飞线，连接90针逻辑分析仪电缆

E5382B 探头为17通道单端飞线，连接90针逻辑分析仪电缆

E5405B 探头，17通道，软触Pro，差分器，连接90针LA线缆

U4201A 用于单个探头的逻辑分析仪电缆

16864A-A6J ANSI Z540 合规校准

16864A-700 将状态速度提升至700 MHz，1.4 GSa/s

16864A-004 将采集存储深度增加至4 Mb

16864A-016 将采集存储深度增加至16 Mb

16864A-032 将采集存储深度提高至32 Mb

16864A-064 将采集内存深度提升至64 Mb

16864A-128 将采集存储深度提升至128 Mb

16864A-008 将采集存储深度增加至8 Mb

16864A-T10 将时序速度提高到四分之一信道10 GHz

E5869A 为配备M910主板的1686x逻辑分析仪提供额外可拆卸的Windows 10 SSD。

U4203A 探头，34通道，飞线，单端，160针直连

U4204A 探头，34通道，Soft Touch Pro，单端，160针直连

U4205A 探头，34通道，Mictor，单端，160针直连

E5847A 探头，46通道SE ZIF接口，用于DDR3 X4/X8 DRAM数据BGA探头，连接90针LA电缆
