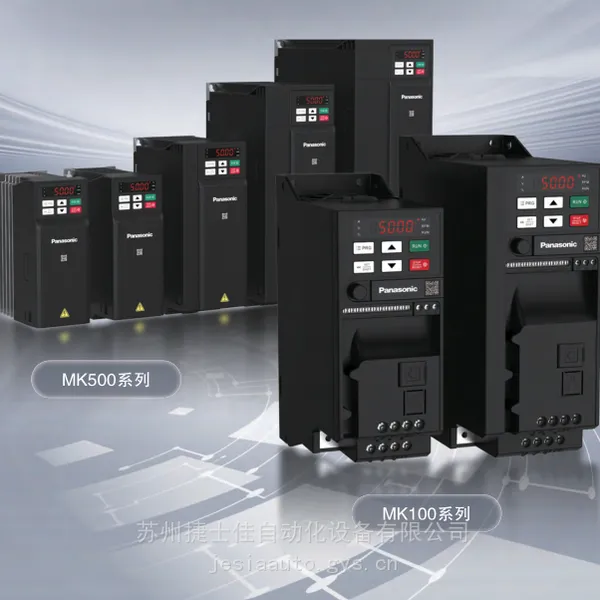

AMK5001P52  AMK5000P72 AMK5000P42

规格

项目 规格

MK500

标准适用电机输出(kW) 0.4kW ～ 2.2kW 0.75kW ～ 15kW

额定输出 额定电压 三相220V（电源电压比例，误差小于5%） 三相380V（电源电压比例，误差小于5%）

过负载电流额定 额定输出电流的150% 89s，额定输出电流的180% 10s，额定输出电流的200% 3s

输入电源 相数?电压?频率 单相220V 50Hz/60Hz 三相380V 50Hz/60Hz

电压允许变动 额定输入交流电压的-10％～+10％ 额定输入交流电压的-15％～+10％

频率允许变动 额定输入频率的±5％

瞬间电压降低耐量 190V AC 以上继续运行

降低至190V AC 以下时报欠压故障 320V AC 以上继续运行

降低至320V AC 以下时报欠压故障

输出频率 频率范围 0Hz～500Hz

频率显示 数字显示

频率精度 模拟设定时：设定频率的±0.02％以内

数字设定时：设定频率的±0.01 以内

频率分辨率 数字设定：0.01Hz

模拟设定：频率×0.05％

变频器控制方式 V/F 控制、开环矢量控制、闭环矢量控制

载波频率 1.0kHz～16.0kHz

运行 运行?停止 操作面板开关、多功能端子控制（可设定禁止反转）、RS-485通信

正转?反转 操作面板开关、多功能端子控制（可设定禁止反转）、RS-485通信

点动运行 运行频率0.00Hz～500.00Hz任意设定、加速?减速时间0.01秒～650秒任意设定

停止模式 减速停止?惯性停止(选择切换)

复位功能 停止信号复位?外部复位?电源复位

启动频率 在0.00Hz～500.00Hz(受上限频率限制）

停止频率 在0.00Hz～500.00Hz(受上限频率限制）

瞬间停止再次启动运行 按启动频率启动、按转速追踪启动(选择切换)

速度搜索 启动时速度搜索(可设定)

再试功能 再试选择：功能有/无

再试次数：1次～10次任意设定

再试时间间隔：1.0秒～100.0秒任意设定

控制 频率设定信号 面板设定：键盘数字设定

内置键盘电位器

外控操作模拟设定信号：

外置单行键盘电位器

电压/电流模拟量AI1 给定

电压/ 电流模拟量AI2 给定

外控操作数字设定信号：

端子脉冲PUL

端子UP/DW 控制

端子PWM 控制

通信设定：RS-485 通信

选购卡

内部设定：PID 设定

程序控制（PLC）

多段速给定

电压/频率特性 默认50.00Hz，在0Hz ～ 500Hz 任意设定

四种方式：线性转矩特性曲线、自设定V/F 曲线、降转矩特性曲线（1.1 次幂～ 2.1 次幂）、平方V/F 曲线。

V/F 节能模式（选择）

力矩提升 自动转矩提升0.0% ～ 100.0%；

手动转矩提升0.0% ～ 30.0%

加速·减速时间 0.01秒～ 650秒（加速·减速个别设定）

加减速特性 直线、S字加减速(可选择)

多段速频率设定 最多可设定15段速(任意设定频率)

可单独设定每段速的运行时间和加速、减速时间

频率跳跃设定 最多可设定2处跳跃频率

（跳跃频率幅度在0Hz ～频率任意设定)

上限频率设定 0.00Hz ～频率任意设定

下限频率设定 0.00Hz ～上限频率任意设定

偏置?增益频率设定 无偏置频率

增益频率：0% ～ 500% 任意设定

外部停止功能 外部故障停止、紧急停机（多功能端子选择）

PID 功能 PID 控制模式（可设定）

离线自动调谐功能 电机常数的自动调谐 电机常数的自动调谐

冷却风扇ON/OFF控制 可设定

通信功能 接口：RS-485 串行通信

· 通信速度：1200/2400/4800/9600/19200/38400/57600 bps（可选择）

· 协议：MEWTOCOL-COM/Modbus（RTU）/Modbus-ASCII（选择切换）

· 通信方式：半双工方式

· 最多连接台数：32

· 传送距离：50m

制动 直流制动 起始频率：0.00Hz ～ 50.00Hz 任意设定

制动时间：0.0s ～ 60.0s 任意设定；

制动电流：0.0% ～ 150.0% 额定电流任意设定

输出信号 模拟量输出 1 路AO 输出可选择为0V ～ 10V 或0mA ～ 20mA 或4mA ～ 19mA 输出

输出功能: 输出频率、给定频率、输出电流、输入电压、输出电压、电机转速、PID 反馈量、

PID 给定量、模块温度、给定转矩、输出转矩等（可以选择）

开路式集电极输出 输出规格：额定24V DC、50mA

输出功能：运行信号、给定频率到达、过负载警报、频率检测、反转信号、异常警报、频率检出等（可选择）

继电器输出 输出规格：无源接点输出（3A/240V AC 5A/29V DC）

输出功能：运行信号、频率到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号等（可选择）

显示 运行·控制状态 输出频率、给定频率、输出电流、输入电压、输出电压、电机转速、PID 反馈量、

PID 给定量、模块温度、给定转矩、输出转矩、端子接通状态等监控参数组的所有参数

异常内容 过压、欠压、过流、短路、缺相、过载、过热、过压失速、电流限幅、数据保护受破坏、当前故障的运行状况，历史故障

保护 电流限制 在额定输出电流的0.1% ～ 300.0% 下可设置限流功能

跳闸（停止） 瞬时过电流（SC）、温度异常（OH）、过电流（OC）、变频器过负载·电机过负载（OL）、电压不足（LU）、过电压（OU）、冷却风扇故障（FSG）外部异常（EF）、输入·输出缺相（LF）、CPU 故障（CPU）等

防止失速功能 防止过电流失速、防止过电压失速

环境 使用周围温度·湿度 -10℃～ +50℃，40 ℃以上可降额使用，温度60℃（空载运行）

5%RH ～ 95%RH（不结露）

保存温度·湿度 -30℃ ～ +60℃（无冻结、无结露），存储湿度 95%RH 或***（不结露）

振动 9Hz ～ 200Hz 时，5.9m/s2（0.6G）

标高 标高1000m 以下

使用场所 海拔低于1000 米，1000 米以上降额使用，每升高100 米降额1%；

无凝露、结冰、雨、雪、雹等，太阳辐射低于700W/m2，气压70kPa ～ 106kPa

保护构造 IP20

冷却方式 MK500 0.4kW，0.75kW：自冷，其他：风冷
