基础信息

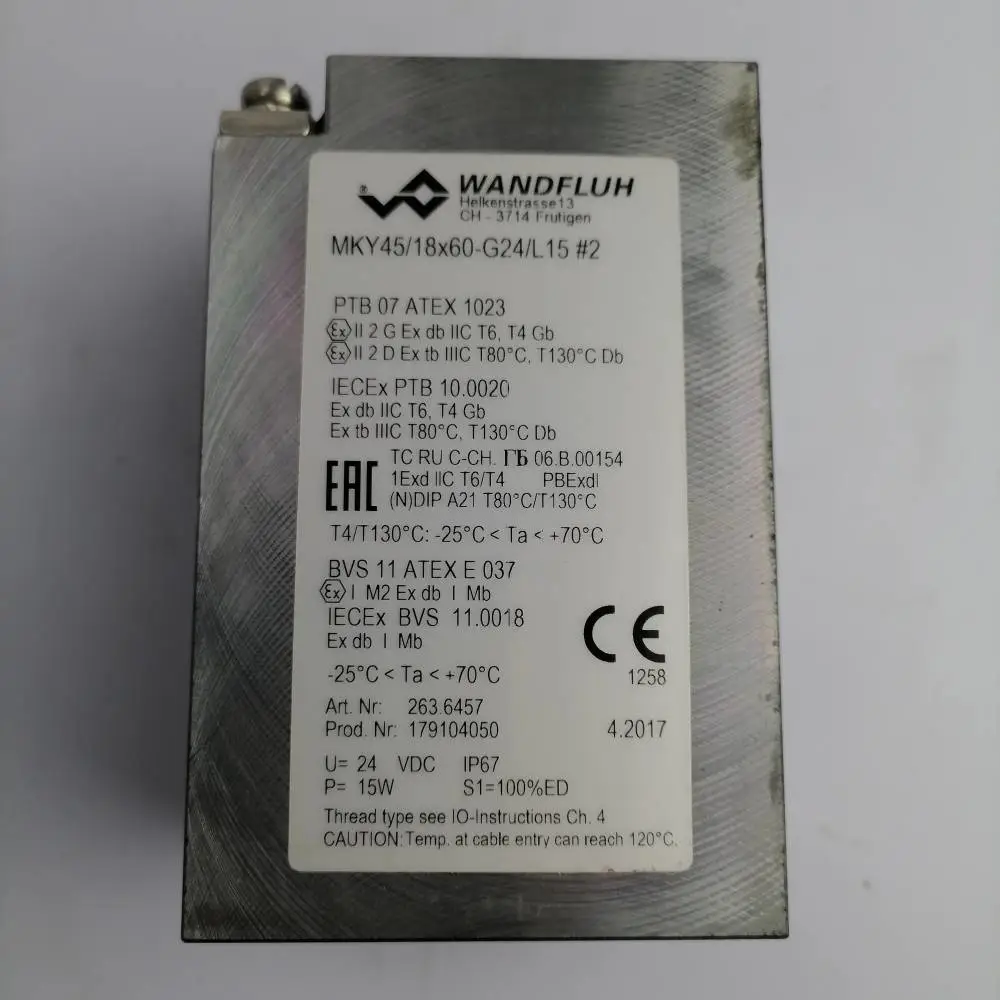

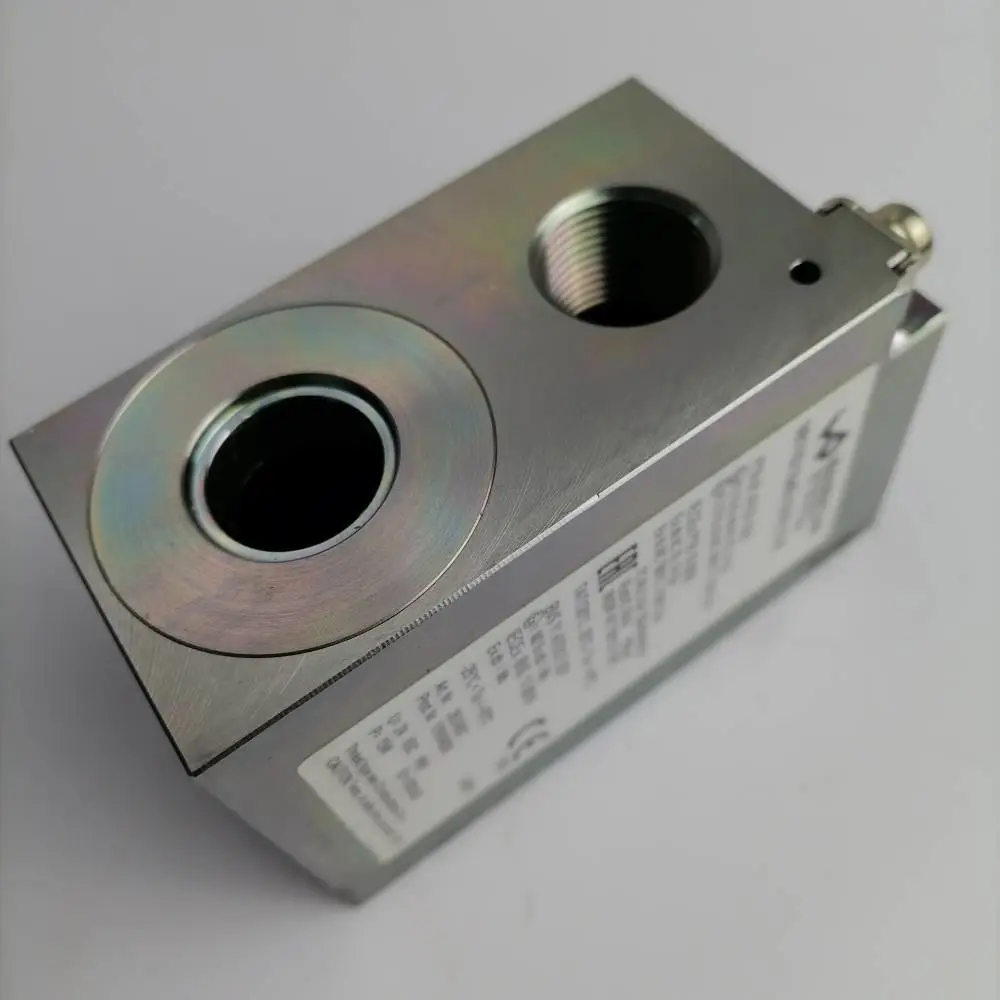

• 1）产品名称：万福乐 MKY45/18*60?G24/L15 隔爆型电磁线圈

• 2）应用范围：适配万福乐 45mm 规格隔爆型高压电磁阀 / 插装阀

• 3）种类：隔爆型直流湿式高压电磁线圈

• 4）品牌：万福乐（WANDFLUH）

• 5）型号：MKY45/18*60?G24/L15

• 6）物料编号：88106015

• 7）最小包装数：单个独立隔爆包装

• 8）应用领域：煤矿井下、石油化工、冶金、防爆液压站、隔爆型工程机械

核心结构参数

• 1）绕线形式：高密度双层密绕纯铜漆包线，张力均匀排布紧实，导电优异、电阻低，大吸力且长期通电不易断线短路，温升低，适配防爆长期运行。

• 2）封装形式：环氧树脂真空灌封一体成型 + 铸铁隔爆外壳，结构牢固抗压耐撞，隔绝粉尘水汽油污，防爆隔爆性能可靠，适配 0/1/2 类危险区域。

• 3）导磁体性质：高导磁冷轧硅钢片铁芯，磁力传导高效，电磁转换快，通电瞬间形成稳定大吸力，断电迅速退磁复位，动作无延迟，适配高压隔爆阀体。

• 4）磁芯形状：圆柱形一体成型磁芯，尺寸精准同轴度高，与阀体精准贴合，运行平稳无偏移，符合原厂隔爆装配标准，适配 45mm 壳体。

• 5）骨架材料：UL94?V0 阻燃 PBT 工程塑料，绝缘强度高，耐高低温不易变形开裂，***耐腐蚀，适配防爆恶劣环境，长期使用性能稳定。

• 6）安装方式：法兰套接 + M22×1.5 螺纹固定，对准阀体即可快速固定，适配 *** 4400 标准插头，接线简便，检修替换省时省力，隔爆密封可靠。

电气性能参数

• 1）电感量：隔爆高压阀专用匹配电感值，适配阀芯动态响应，磁路优化低损耗，与隔爆阀体磁路***匹配。

• 2）允许误差：≤±5%，同批次电气参数一致，性能稳定互换性好，防爆批量生产一致性强。

• 3）品质因数 Q：高 Q 值磁路，磁能损耗低、利用***，节能省电长期高效，防爆工况运行能耗低。

• 4）感抗 XL：适配 DC24V 直流工况，运行阻抗平稳，电流无波动，适配防爆工业直流电路。

• 5）额定电流：吸合 2.***，保持 1.1A（DC24V），大吸力适配隔爆高压阀体驱动，负载带动能力强。

• 6）分布电容：低寄生电容，抑制防爆电路干扰，运行稳定可靠，高频启闭无杂波干扰。

• 7）标称电压：DC24V（工作电压 18–31V），适配工业 / 煤矿直流供电系统，宽电压适配电网波动。

• 8）工作频率：支持 *** ED 长期通电，高频启闭无故障，满足防爆连续作业需求。

• 9）绝缘等级：H 级（180℃），耐高温耐老化，长期运行绝缘可靠安全，适配防爆高温工况。

• 10）防护等级：IP66，防尘防水防潮防油污，隔爆外壳防冲击，可在潮湿多尘易燃易爆场地使用。

• 11）温度范围：?20℃～+70℃，宽温稳定，温升低，适配南北气候与防爆恶劣车间环境，高低温工况可靠。

• 12）防爆等级：Ex d II C T4（隔爆型），符合 GB/T3836.1/2?2021、EN60079 标准，适配煤矿 / 化工危险区域。

应用控制相关参数

• 1）自谐振频率：直流防爆设计无高频谐振隐患，适配煤矿 / 化工防爆控制电路，无干扰运行稳定。

• 2）等效串联电阻：绕组电阻均匀，温升平缓，长时间工作无局部过热，功耗稳定，防爆热平衡性能好。

• 3）饱和磁通密度：磁芯饱和性能优，满负荷吸力稳定，无动作无力或卡顿现象，隔爆高压工况输出稳定。

• 4）温度系数：温度变化对参数影响极小，高低温环境驱动效果一致，运行平稳，防爆参数一致性好。

• 5）绝缘电阻：≥200MΩ/500VDC，防漏电防击穿，防爆安全性高，***漏电引发爆炸风险。

• 6）响应时间：吸合≤30ms，释放≤20ms，动作迅速精准，适配防爆高压油路高频切换控制，控制精度高。

性能总结

• 1）电气性能稳定可靠：DC24V 适配宽电压波动，纯铜绕组大吸力低电阻，长期通电参数无衰减，隔爆高压工况驱动稳定，运行安全省心。

• 2）防爆环境耐受能力***：Ex d II C T4 隔爆 + IP66 防护，环氧灌封 + 铸铁外壳，防潮防尘防油污抗振动，?20℃～+70℃宽温工作，适配煤矿井下、化工防爆区等恶劣场景。

• 3）结构适配性强：45mm 标准方形铸铁壳体，法兰 + 螺纹安装适配万福乐隔爆系列高压阀体，无需改装直接替换，兼容同规格进口 / 国产隔爆电磁阀。

• 4）使用寿命长维护成本低：优质耐老化材料 + 真空灌封 + 隔爆工艺，绕组不易氧化断线，故障率低，减少防爆区停机维修，降低长期使用成本。

适用范围

• 1）适配万福乐 45mm 规格隔爆型高压电磁换向阀、插装阀、比例阀，原厂同款精准匹配，完全替代原装隔爆线圈。

• 2）煤矿井下液压系统控制回路，控制高压油路换向、启停、保压，适配 350bar 以内高压防爆系统，符合煤安认证。

• 3）石油化工、冶金等易燃易爆环境液压站，驱动隔爆电磁阀，适应腐蚀、多尘、危险工况，保障安全生产。

• 4）隔爆型工程机械、矿山机械，车载液压系统，适应振动颠簸工况，驱动高压隔爆阀体稳定可靠。

• 5）其他防爆区域（0/1/2 类）液压设备，在易燃易爆、潮湿多尘环境中稳定驱动高压液压元件，耐候性与防爆性强。
