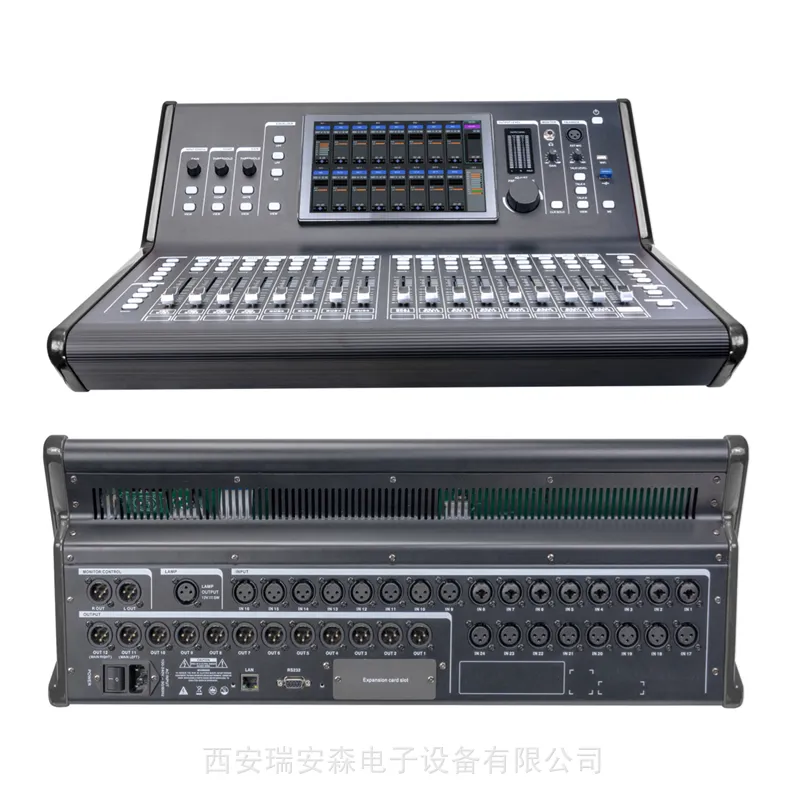

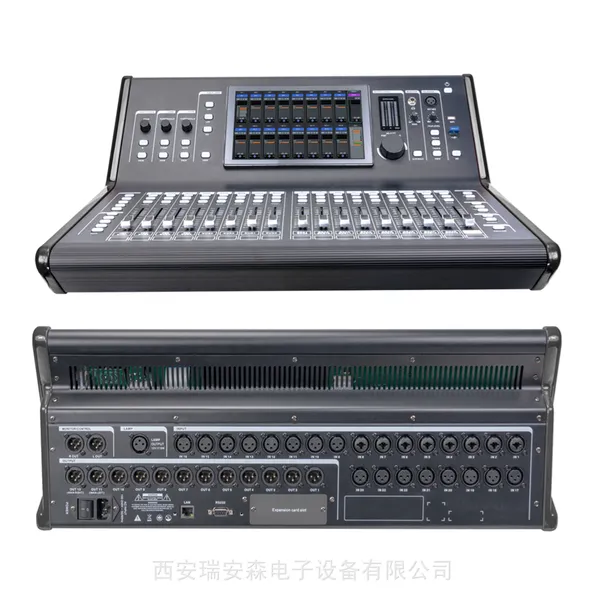

HMAUDIO LM24 24路数字调音台(28路信号输入/20路信号输出），本产品是一款功能强大、外观独特的专业演出级数字调音台，操作简便、反应速度快、信号处理能力强。 输入通道24路带话放功能，21条混音母线，高效的音频性能，48KHz采样率，192KHzADC和DAC转换器。

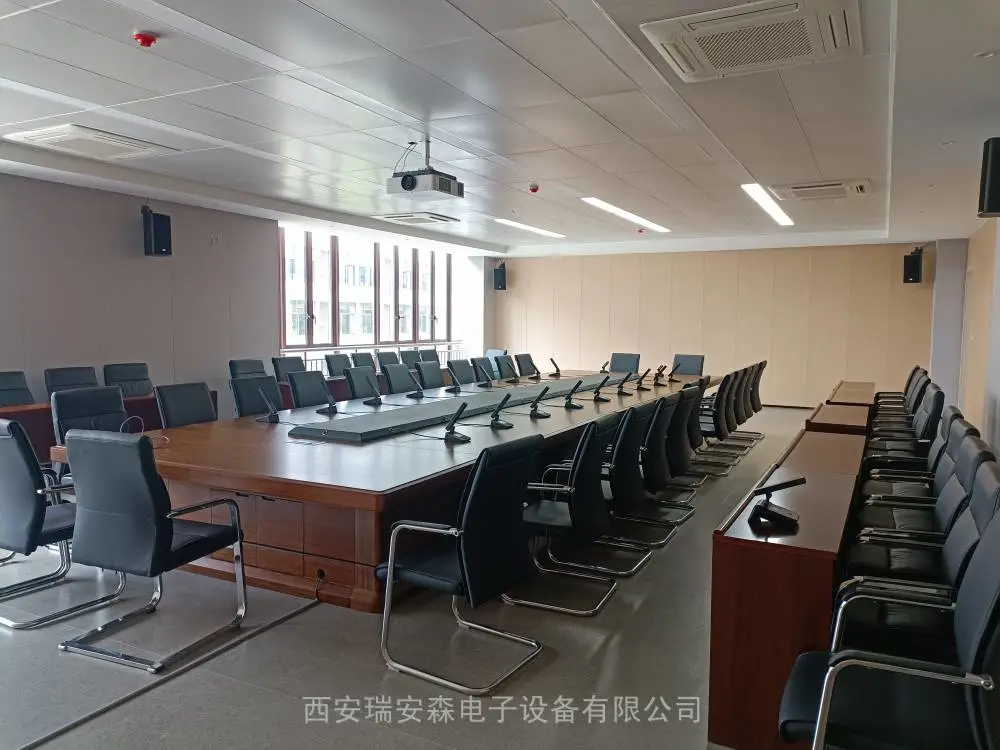

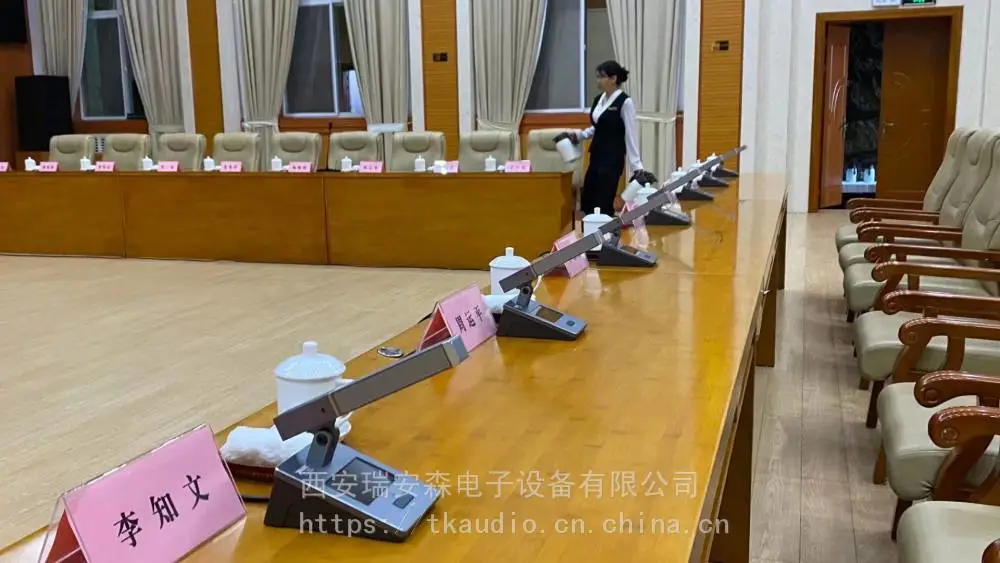

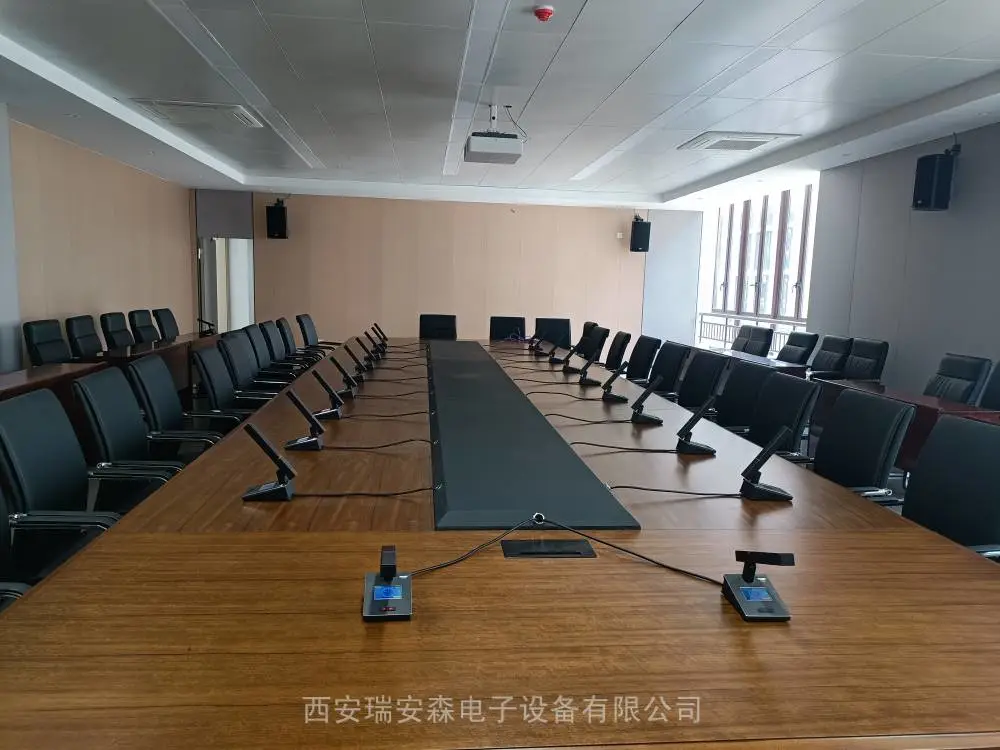

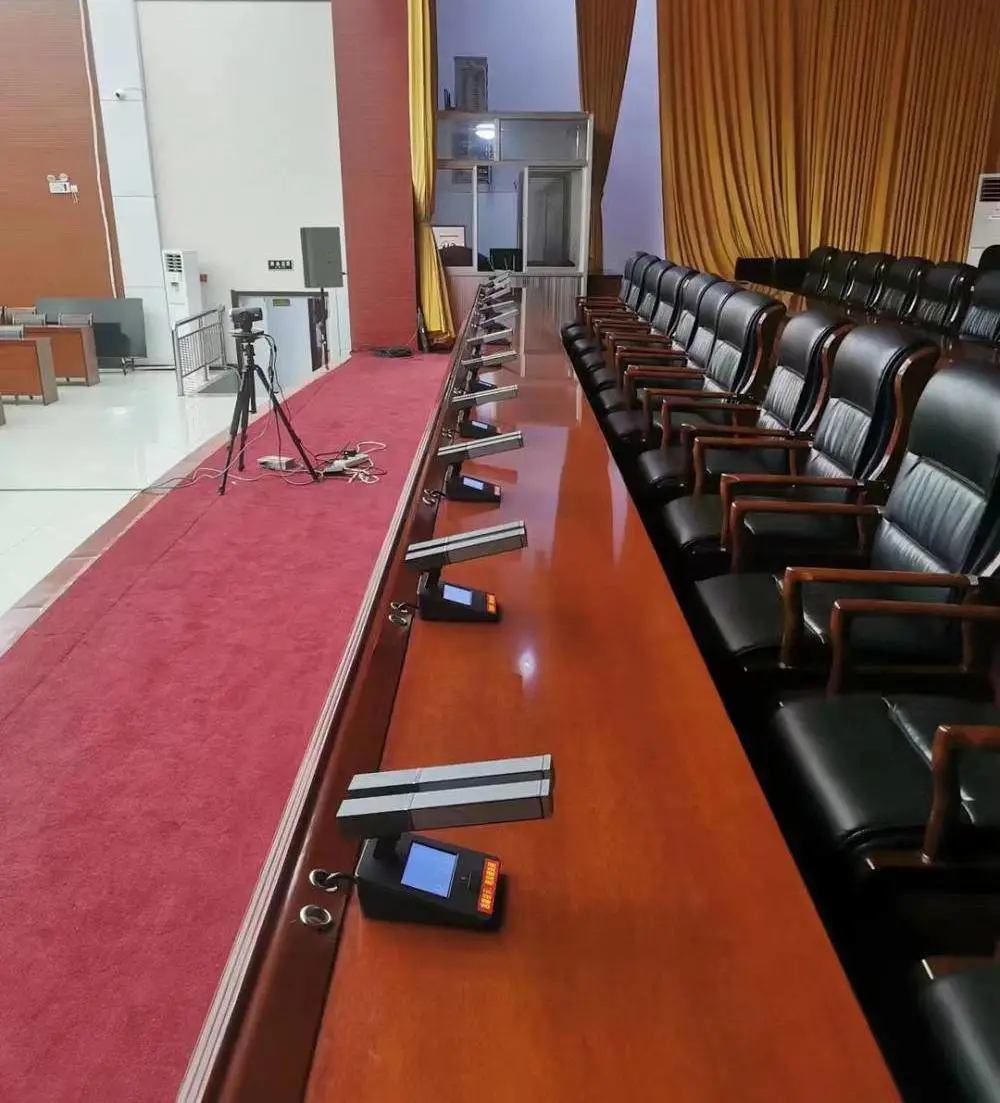

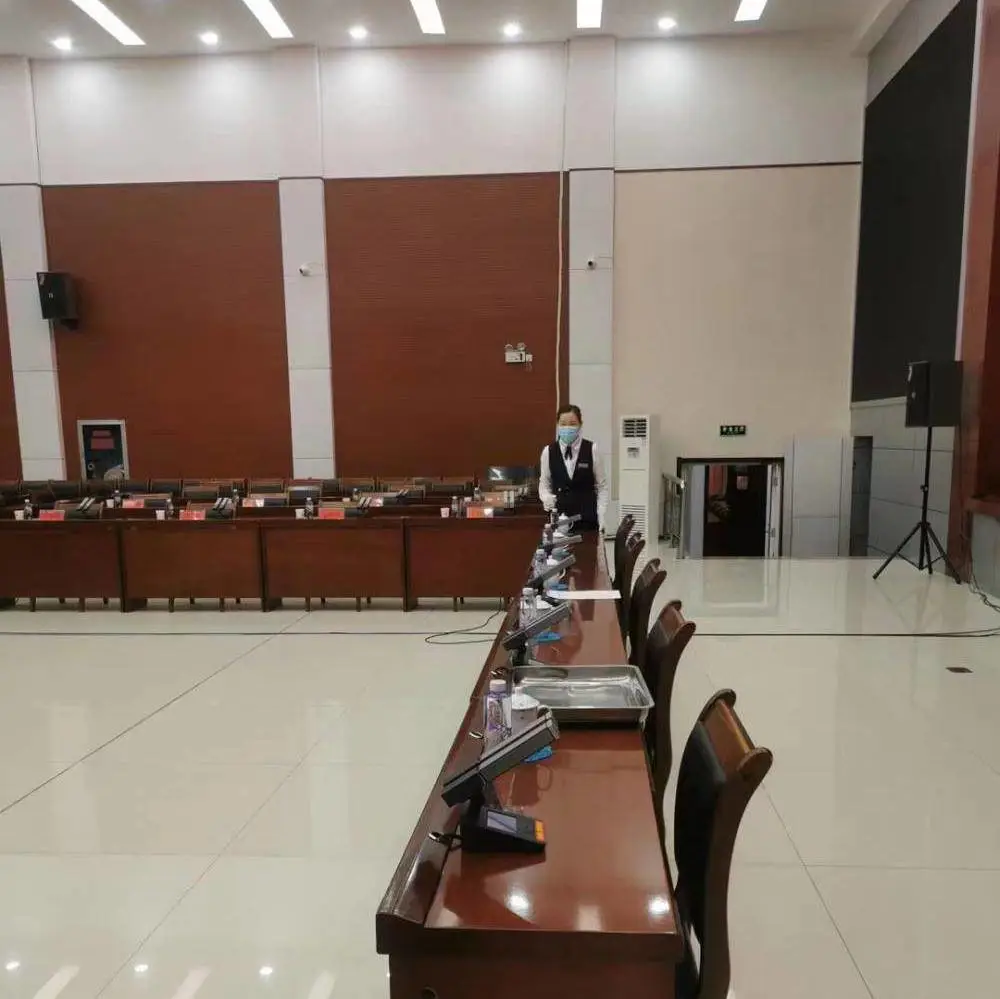

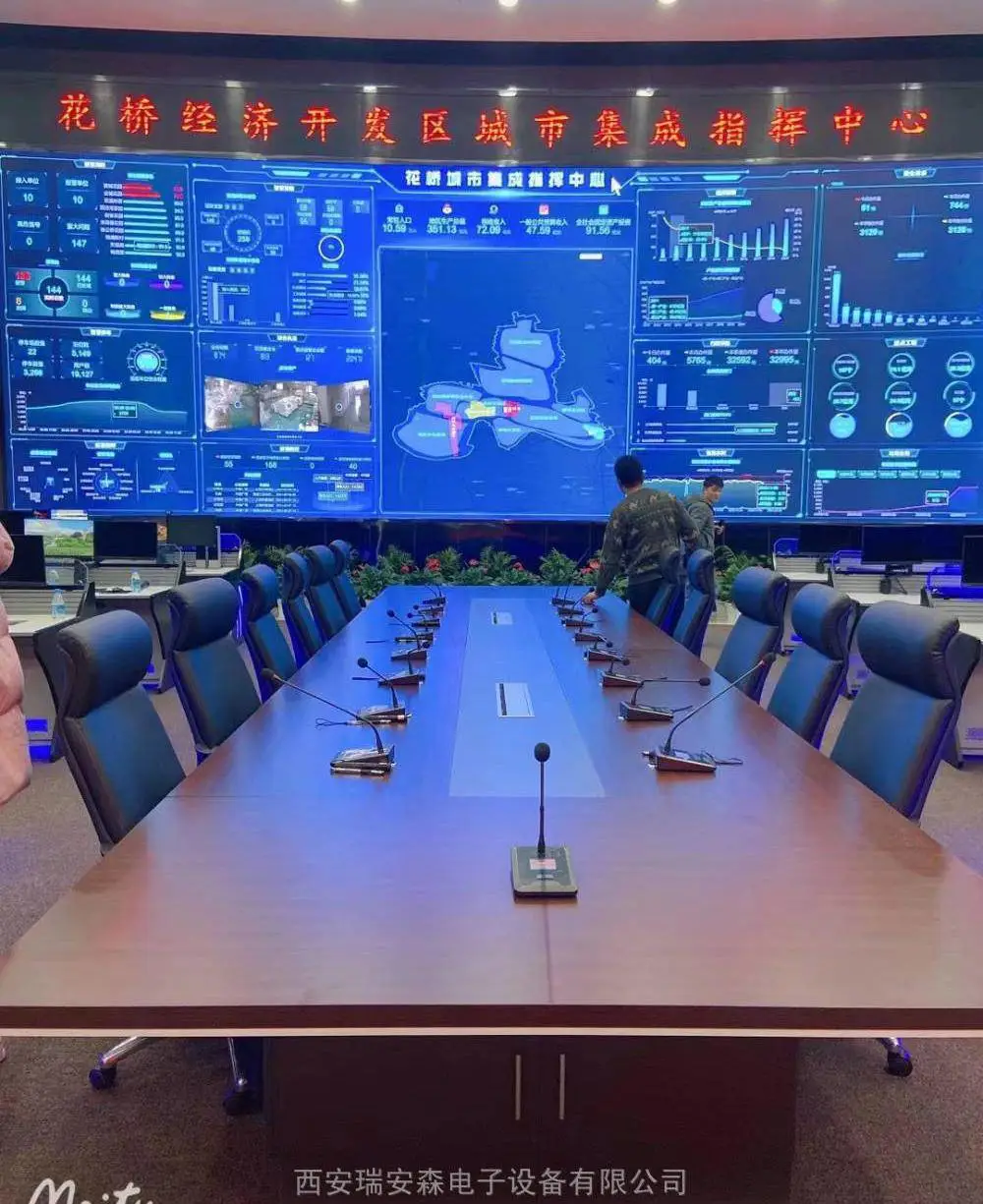

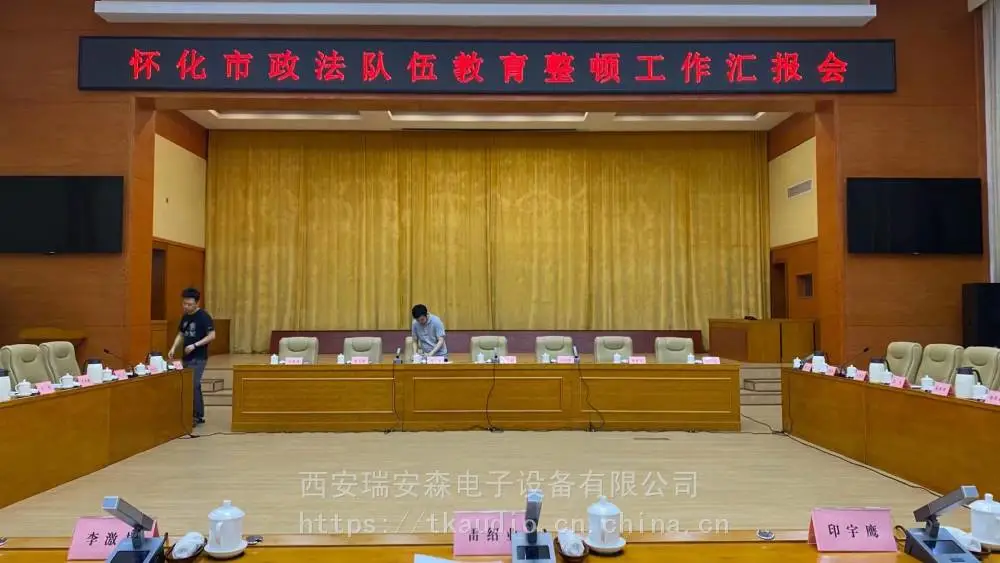

适用场合：中小型的会议室、报告厅、中小型宴会厅、贵宾接见厅、会议中心等场所

功能特点：

*10.1”电容触摸屏1280x800分辨率；

*共28路信号输入，其中24路XLR带话放模拟输入通道（包含8个COMBO接口）、1组立体声USB播放、两路扩展数字信号输入；

*24路XLR输入通道支持：2个GEQ插入模块、48V幻象电源开关、相位、数字增益、0-500MS延时、声像、音量、通道名称颜色自定义、5段参量均衡（参量均衡/高架/低架可选）、高通、低通、噪声门、侧链静音、侧链压缩等功能；

*共20路信号输出，其中12路XLR模拟输出通道、1组立体声USB录音输出、2通道XLR监听输出、1组立体声 TRS监听耳机输出、2路数字扩展信号输出；

*12路XLR输出通道支持：4个GEQ插入模块、声像、音量、通道名称颜色自定义、9段参量均衡（参量均衡/高架/低架可选）、高通、低通等功能；

*17个100mm行程推子；

*21条混音总线，其中16路单声道总线，4路效果器总线，1组立体声主输出总线；

*内置4条效果总线，包含：混响、回声、合唱、哇音、颤音、失真、变调和镶边8种效果；可自由搭配使用；

*共6个31段GEQ模块，其中输入2个31段GEQ模块；输出4个31段GEQ模块；

*1路对讲话筒输入Talkback功能，分两个控制按键；

*8个DCA编组，4个静音编组；

*场景保存100组，其中有4个快捷调用场景按键；

*扩展模块支持Dante2X2/AES/立体声声卡扩展卡选配；

*支持USB立体声播放和录音功能；

*无线网络控制功能；支持IOS、安卓、PC端的控制；

*配有串口中控接口支持第三方智能控制，3种常用波特率可选；

*12V台灯供电接口亮度可调，可供照明使用；

*支持中英文语言切换，APP可自适应系统语言；

*两级面板锁，防止误操作；

技术参数表：

处理通道  输入处理通道 24路话筒或线路输入，1组立体声USB播放，1路话筒对讲输入，2路扩展数字输入

 输出处理通道 16路单声道BUS总线，1路立体声MAIN总线，1路立体声监听，1路立体声USB录音，2路扩展数字输出

 内部效果器 4个，单声道，FX1和FX2有回声、混响2种效果，FX3和FX4有合唱、哇音、颤音、失真、变调、镶边6种效果

 GEQ模块 6个31段GEQ模块，其中输入通道2个GEQ模块；输出通道4个GEQ

 噪声门 阈值：-100dB~-20dB，有噪声门和侧链静音两种模式可配置

 压限器 阈值：-48dB~+12dB

启动时间：3~100毫秒

释放时间：2x,4x,6x,8x,16x,32x(释

放时间为系数乘以启动时间)

压缩比例：1.0~127、∞

软拐点：0~20dB

 均衡器 输入：5段，输出：9段

频率：20Hz~20KHz-20dB/+12dB

Q值：0.404~28.852

类型：参量、高架、低架

 高低通 高通:20Hz~400Hz，斜率6/12/24/36/48dB

低通:120Hz~20KHz，斜率6/12/24/36/48dB

 延时 0~500毫秒

 相位  标准/反相

 场景文件 最多可保存100组

 效果库文件 最多可保存100组

 信号处理能力 40位浮点处理,48kHz采样率

 A/D转换器 32位，192KHz，115dB动范范围

 D/A转换器 24位，192KHz，127dB动范范围

连接器 话筒/线路输

入XLR接口  24个，其中包含8个COMBO口，平衡输入

 对讲输入XLR接口  1个

 XLR输出接口 16个

 监听输出XLR接口 2个，立体声

 耳机输出TRS接口  1个，立体声

 数字输入/输出

扩展接口  可连接DANTE2X2、AES、USB立体声声卡

 USB口接口 2个，可连接U盘立体声录播，连接WiFi模块无线控制

 台灯XLR接口 DC 12V输出，开关和亮度可配置

 串口  RS232 DB9串口，波特率可配置

IN1-32输入特性 输入阻抗  非平衡5kΩ，平衡10kΩ

 频响  20Hz–20KHz(+/-0.5dB)

 输入电平 22dBu

 幻象电源  +48V(IN1toIN32)

 增益 -12dB~40dB

 S/N信噪比 112dB（增益=0dB，A加权）

 动态范围 114dB（增益=0dB，A加权）

 等效输入噪声 -110dBu（增益=40Bu且输出=+4dB）

OUT1-16输出特性  总谐波失真  0.005%(增益=0dB且输出=0dBu，未加权）

0.006%（增益=40dB且输出=+20dBu，未加权）

 频响 20Hz–20kHz (+/-0.5dB)

 输出电平 +22 dBu

 输出阻抗 ＜100Ω

 串音 -110dB@1kHz

 底噪 -86dBu(增益=0dB)

耳机特性 耳机输出阻抗 ＜50Ω

 输出电平 +20 dBu

 底噪 -81dB(电位器=MAX,音量=0dB)

对讲话筒 输入阻抗 非平衡3kΩ,平衡输入6kΩ

 输入电平 +6.5dBu（电位器=MAX，对讲音量=MAX）

数字 I/O 数字 I/O 蓝牙、AES/EBU、DANTE2X2、立体声声卡

USB立体声播放和录音，支持mp3、wav和flac文件播放

USB 格式 3.0

录音格式 wav

综合 增益 80dB 模拟输入到输出

 通道分离度  -110dB

 显示器 10.1”触摸屏1280x800分辨率

 推杆电位器 17个100mm行程电动推杆电位器

 系统 安卓
