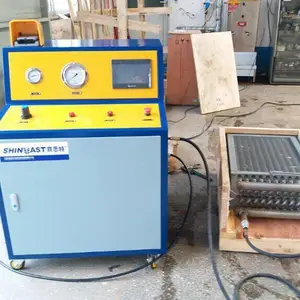

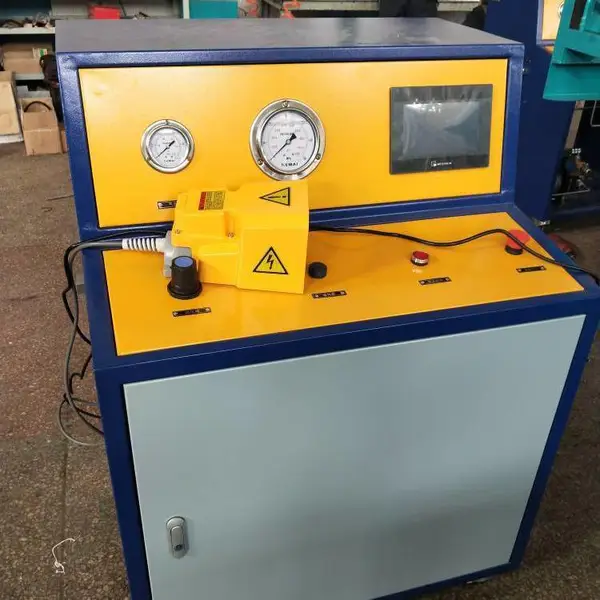

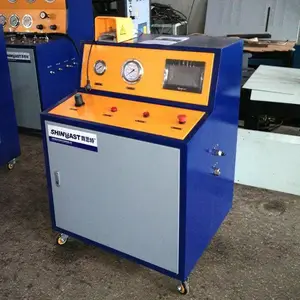

冷风机水涨胀管机 胀接15.88不锈钢管 工装夹具

TEM-300(换热器胀管机)TEM-60(散热器胀管机)

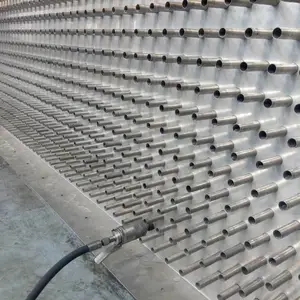

气动液压胀管机是用于换热器、冷凝器、高压加热器等设备制造中管子、管板的胀紧连接的 胀接设备，能使设备制造质量明显提高。液压胀紧法的优点现已得到的认同。

气动液压胀管机：系统由气驱动力站、高压连接电控传输系统及胀接器组成。

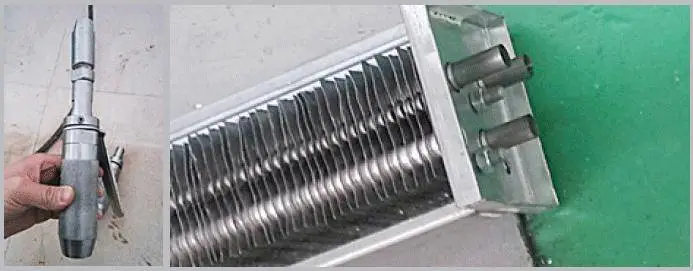

散热器气液胀管机用于散热片与散热管的连接。利用高压增压泵给散热管加压，使散热管的外径增大（一般增大0.3—0.4mm），与散热片产生过盈配合，将散热片与散热管紧密结合起来（图示）。代替了原来的焊接工艺，大大缩短了时间，提高了效率。

技术参数
额定胀接压力400bar
胀接压力480bar
胀接速度4-8次/mim
介质纯净水
设备重量95Kg
输入电源220V
驱动气源压缩空气5-8bar
控制系统（可定制）数显仪/PLCVAC

型号TEM-300(换热器)TEM-60(散热器)

气动液压胀管机是用于换热器、冷凝器、高压加热器等设备制造中管子、管板的胀紧连接的 胀接设备，能使设备制造质量明显提高。液压胀紧法的优点现已得到的认同。

气动液压胀管机：系统由气驱动力站、高压连接电控传输系统及胀接器组成。

技术参数：

额定胀接压力3000bar

测试压力3500bar

胀接速度5-10次/mim

胀接介质-纯净水

高压管压力爆破压力280/700Mpa

小胀接孔径大于10mm

设备重量95Kg

输入电源220V

驱动压缩空气5-8bar

控制系统（可定制）数显仪/PLCVAC

产品特点

可以任意设置保压时间， 胀接质量；

升压、卸压速度快，胀接速度成倍提高；

对15-400mm厚度管板进行全厚度一次性均匀胀接；

对任意深度的中间管板或多管板换热器进行全厚度胀接

对内螺纹管或有缝焊接管进行胀接；

被胀接后的器件残余应力低，不易产生间隙腐蚀；

换热器胀接后轴向不拉长而稍有收缩，有利于减少运行噪音；

管子内孔误差大，现场可适当调整胀头直径（胀头修磨余量0.3mm）；

胀接处 ，先胀后焊不受影响；

带管箱的换热器边缘处可直接胀接，非常方便；

单人可连续胀接，每分钟可胀接5-7个管头；

综合经济效益有较大幅度的提高。

————————————————————————————————————
