电子皮带秤是一种工业动态连续测量仪器。它连续测量带式输送系统中的散装物料。因其结构简单、称量准确、使用稳定、操作方便、维护量少而被广泛使用。应用于电力、冶金、港口、化工、建材、煤炭、矿山等行业。

　　一、皮带秤设备的组成1、称重架：是电子皮带秤最重要的部件，负责皮带秤的承重和重力传递。

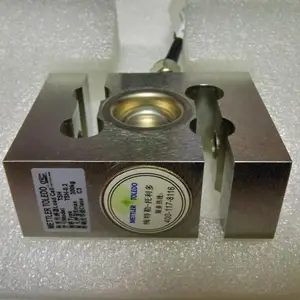

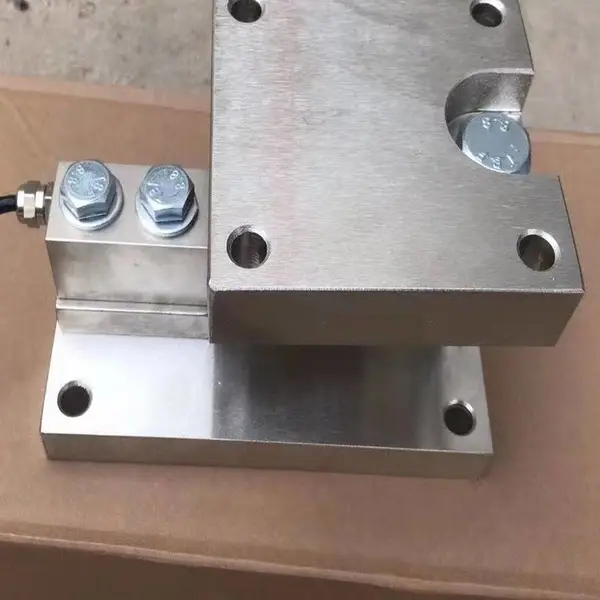

　　2、称重传感器：将物体的重量信号转换成电信号来测量物体质量的力传感器。

　　3、速度传感器：测量皮带在一定时间内行进的长度。

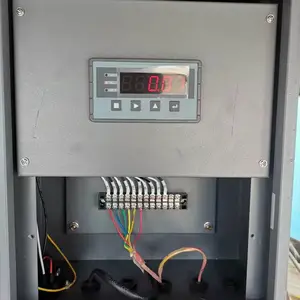

　　4、称重显示控制器：计算处理重力模拟量和皮带速度，得到流量和累计值并显示。

　　二、电子皮带秤的称重原理

　　1.称重间隔当煤炭在传送带上运输时，其重力由称重传感器连续获取。传感器每时刻获取的重量来自于一定长度的输送带上的物料，称为皮带秤的“称重区”。

　　称重传感器的力为：

　　式中，F——称重传感器的力；

　　L——跨距托辊与称重托辊之间的距离；

　　q——输送带单位长度的燃煤比重。

　　2、称量原理称重架中的称重传感器获取皮带秤的重量信号，测速系统的速度传感器获取皮带秤的速度信号，将这两个信号传给累加器进行计算。累积的材料量是经过积分或累积运算后得到的。这里的物料瞬时流量通常是指某一时刻输送带上燃煤的吞吐量，单位多为吨/小时。累计量是指一段时间内（如3min、1h、8h、24h等）通过物料的累计重量，单位多为吨。

　　3. 瞬时流量和累计量瞬时流量计算皮带秤输送物料时，连续测量称重辊上代表输送带单位长度的载荷值δ（其重力为上面分析的q，即q=δg，g为重力加速度）同时将δ值乘以传送带速度值v，得到的乘积就是物料的瞬时流量Q(t)累计值计算由于输送带上的物料量不均匀和输送带速度值的变化，在时间T内堆积的物料

　　量 Q 应该是瞬时流量 Q(t) 随时间的积分，即：

　　在哪里：

　　δ(t)为输送带单位长度的瞬时物料质量；

　　v(t)是传送带的瞬时速度值。

　　3、电子皮带秤的校准

　　一、漂移的原因定期校准：由于皮带秤的零位间隔受各种因素的影响，皮带秤的零位和间隔都会有不同程度的漂移，所以要定期校准。校准周期应根据不同的现场要求确定。我厂每周进行一次调零和间隔校准。

　　零漂的原因：

　　① 石块或异物卡在称重桥内；

　　②秤台积灰：

　　③由于物料的温度特性，传送带的长度会发生变化；

　　④输送带粘性物料；

　　⑤ 称重传感器严重过载；

　　⑥ 秤架严重变形；

　　⑦ 电子测量单元或仪表故障；

　　⑧皮带跑偏。

　　间隔漂移的原因：

　　①测速滚筒的滑动或直径的变化；

　　②输送带张力变化；

　　③ 称重传感器严重过载；

　　④ 皮带速度的变化；

　　⑤ 称重架严重变形；

　　⑥电子测量单元或仪表故障。

　　2.检查

　　电子皮带秤的校验方式码校验、链码校验、实物校验。我们输煤系统的电子皮带秤主要采用吊码校验。所谓挂码校验，主要是在皮带秤的滚轮上，或称重桥上挂一个标准重量的砝码，模拟物料运行时的重量数据。

　　电子皮带秤作为输送机内安装的一款动态流量秤，包括ZH629称重传感器、SWE903测速传感器、SWE912称重仪表以及其他一些辅助材料，包括电缆和接线盒。电子皮带秤的主要技术指标包括计量精度、长期稳定性、零漂、温漂以及使用寿命等。由于核子秤受环保政策限制，现在很多企业用电子皮带秤替代核子秤，取得的效果很明显。

　　定量给料机在水泥行业的配料系统中起着非常重要的作用。正确使用准定量给料机可以增加产品的产量，***产品的质量，有效降低生产成本，扩大销售市场。那么如何用好准定量给料机是一个重要的课题。通过多年的现场观察，笔者认为，生料配料系统和水泥配料系统定量给料机出现故障的主要原因是我们没有认真研究。

　　1、合理的设计、安装和使用是良好使用和准确的根本***

　　首先，在设计上，定量给料机进料口的调节挡板到称重辊的距离不宜小于1米，以***物料在进入有效区域前有一个稳定的区域。称重部分用于称重。区域内的材料不应有任何变化。可以说定量给料机的皮带前后辊中心距在设计上不应小于3.5米。只有采用这样的标准，定量给料机的物料才能在运行过程中保持稳定。否则无法***稳定性，无法准确测量。陕西阜丰公司***生料石灰石定量给料机就是一个例子。在设计中，定量给料机的高度也应该有一个标准。高度小于60厘米，下方无卸料锥是不合理的。原因是定量给料机高度太低，跑料和运行中出现的物料都存放在皮带下，不能及时清理。尤其是滚筒下储存的物料长时间堆积形成固化，更容易与皮带摩擦，造成定量加料。给料机速度波动，皮带跑偏，皮带磨损，造成计量不准。陕西景阳公司水泥配料站的所有定量给料机都是典型的例子。因此，从安全角度考虑，定量给料机的***高度不低于80厘米，有利于现场维修人员及时、安全地处理定量给料机的进料和进料。准确性的***。还应注意定量给料机的设计，即现场各定量给料机的布局要合理，设备与设备之间要有合理的距离，不能相互影响。每个定量给料机场地应有安全通道，便于检查和日常维护。否则，它不能很好地使用。如铜川冀东水泥公司7、8号水泥磨配料站，8台定量给料机布置在一起，相互影响。没有安全通道，就无法进行检查和日常维护。使用结果也不准确，充分证明定量给料机的安装环境不合理，对用好准定量给料机也起到了非常重要的作用。

　　定量给料机的合理安装和使用也是非常重要的一环。安装时必须严格按照安装规程进行，***进料口中心与定量给料机皮带中心垂直，秤体内滚轮安装平整、在同一水平面上。内部，滚子间不平行度不大于0.5mm，滚子径向跳动小于0.2mm，轴向移动小于0.5mm。违反上述安装规定的加药机将无法准确使用。例如，景阳公司水泥配料站熟料定量给料机的给料斗中心偏离皮带中心，使定量给料机的物料在运行过程中脱落，造成偏差计量不准确定量给料机的运行带。 .对于定量给料机的使用，现场观察到的最不合理的使用是定量给料机给料口的调节挡板全部打开，皮带上的物料一直跑来跑去，物料落入称重部分以减少测量。准确性。下落的物料长时间磨损皮带，导致定量给料机皮带跑偏速度的偏差测量不准确。为了用好定量给料机，必须调整给料口的挡板，***皮带上的物料量保持在负载的85%～120%的范围内，防止皮带溢出现象不被允许。从以上讨论可以看出，定量给料机的合理设计、合理安装、合理使用是用好准定量给料机的关键，是用好准定量给料机的基础。 .

　　2.标准不变，经常思考，经常观察是标准使用的

　　校准是***定量给料机准确使用的重要环节。对我们来说，我们必须学会理解校准。校准应严格按照供应商提供的使用说明书进行，学习每一步的做法，了解每一步的目的和意义，提倡“校准、思考、校准，观察”，你一定会从校准中明白的。很多真理和知识。
