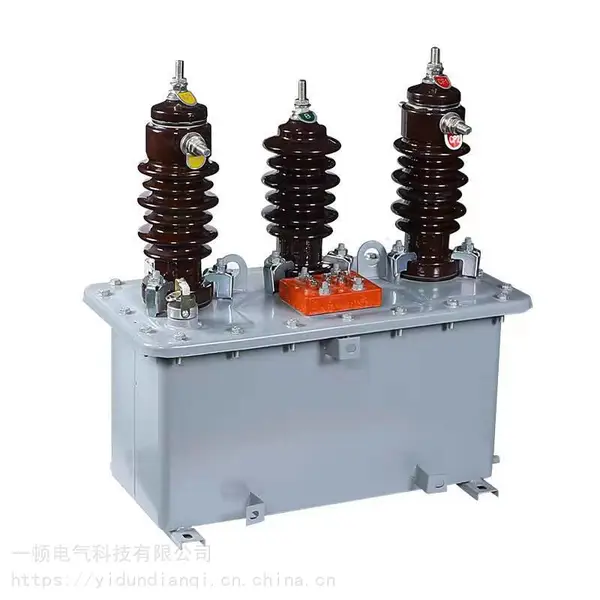

一万伏常用型高压计量箱

一、计量箱概述：

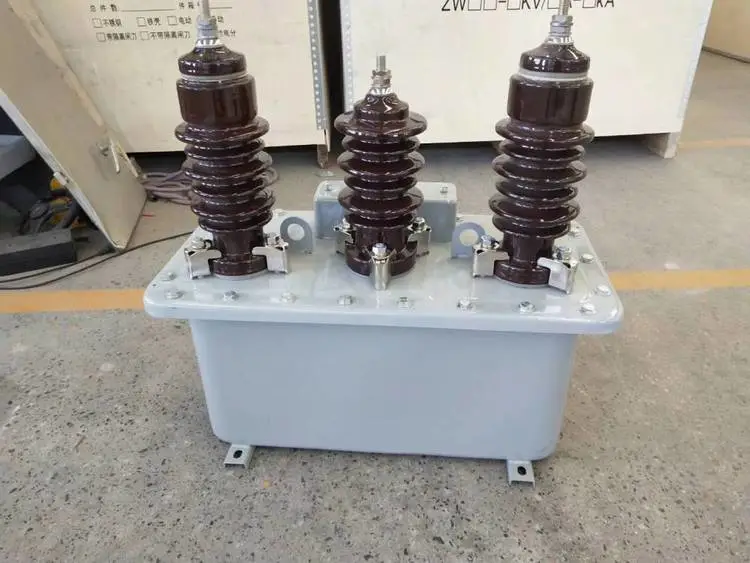

哈尔滨禧龙五金市场经销商JLS-10油浸式高压计量箱，不带电度表称为组合互感器，交流油浸式户外式（也适用于户内），是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60Hz的三相交流线路35kv、10kv、6kv、3kv系统网络上。具有精度高重量轻、安装方便和防窃电等优点。深受广大供电部门欢迎。

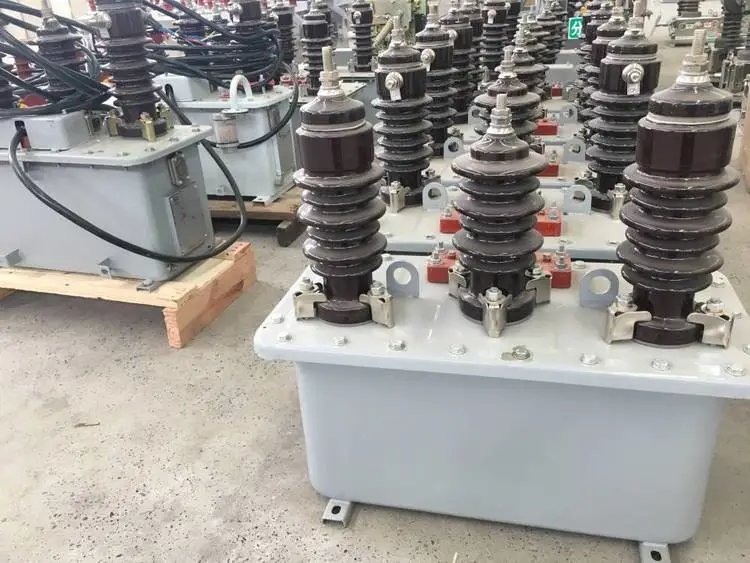

三相三线计量箱（二元件）由二只单相电压和电流互感器组成，三相四线计量箱（三元件）由三只意想电压和电流互感器组成，装入箱体中，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。

二、油浸式计量箱使用条件：

环境温度：高气温+45 ℃ ，日平均气温+30℃，低气温-45℃；

海拔高度不超过4000米；

大气条件：大气中无严重影响计量箱绝缘性能的污秽物及侵蚀性或爆炸介质；

在产品安装近1米内必须安装避雷器，以防雷击。

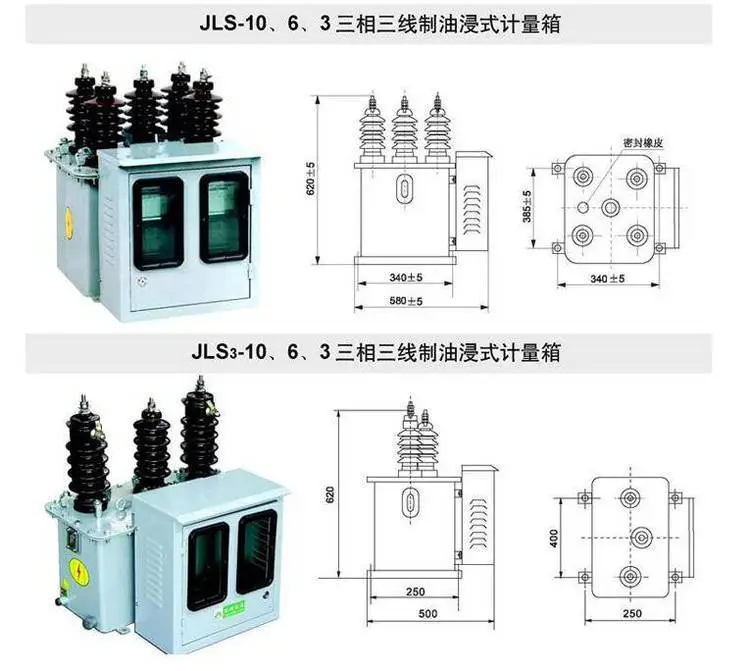

JLS-10油浸式高压计量箱产品尺寸图：

三、JLS-10油浸式高压计量箱产品结构：

本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。

1、电压互感器的铁芯为外铁式，用冷轧取向硅钢片叠装而成，中柱为多级阶

梯形，在中柱上装有一次及二次线圈。

2、电流互感器铁芯为内铁式，用冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。

3、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。

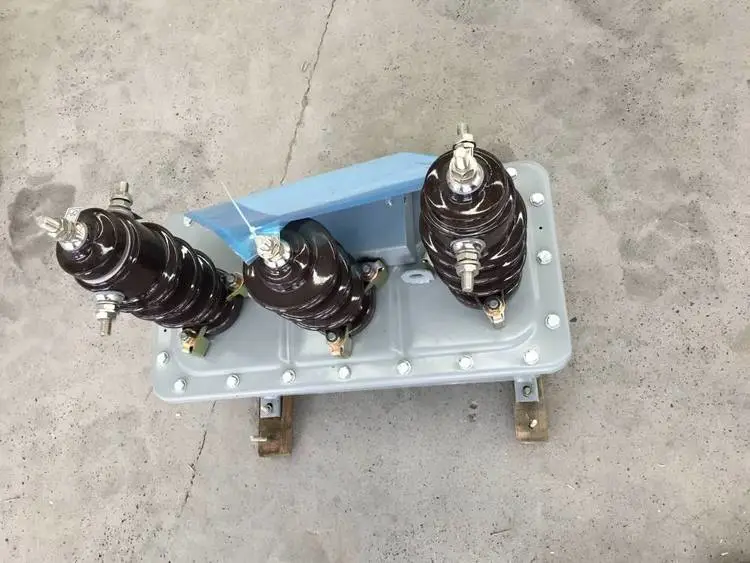

4、高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

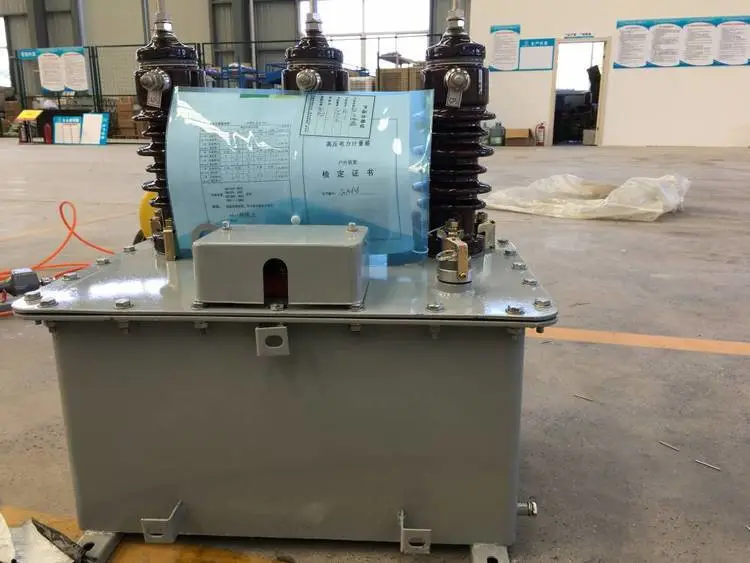

5、仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。

6、复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，的工作。
