一、产品概述与适用范围

在材料科学与消防安全领域，评估材料的燃烧性能是确保产品安全性的关键环节。塑料电缆作为现代工业与建筑中的组成部分，其阻燃特性直接关系到电气系统的安全运行。为了科学、定量地测定材料的燃烧性能，氧指数试验机应运而生。

塑料电缆燃烧氧指数测试试验机主要用于测定塑料、橡胶、纤维、泡沫塑料、软片、薄膜以及纺织等材料在特定条件下的燃烧性能。通过测定材料在氧氮混合气体中维持燃烧所需的氧气浓度，即氧指数，来评价材料的阻燃等级。氧指数越高，表明材料在空气中越难燃烧，其阻燃性能越优异。

塑料电缆燃烧氧指数测试试验机的设计与制造遵循多项国际及国标，确保了测试结果的规范性与可比性。其适用范围广泛覆盖了电线电缆、建筑材料、轨道交通、航空航天等领域的材料研发与质量控制环节。

二、核心性能参数

以下是该设备的关键技术指标，这些参数是确保测试结果准确、可靠的基础，直接反映了设备的技术水平与适用能力：

1.采用进口氧传感器，数字显示氧气浓度无需计算，精度更高更准确，

2.数字分辨率: ±0.1%

3.整机测量精度：0.4级

4.流量调节范围: 0-10L/ min (60-600L/h)

5.响应时间: <5S

6.石英玻璃筒: 内径≥75mm 高480mm

7.燃烧筒内气体流速: 40mm±2mm/s

8.压力表精度2.5级, 分辨率: 0.01MPa

9.流量计: 1-15L/ min(60-900L/H) 可调, 精度2.5级

10.试验环境：环境温度：室温～40℃；， 相对湿度：≤70%；

11.输入压力：0.2-0.3MPa

12.工作压力：氮气 0.05-0.15Mpa 氧气 0.05-0.15Mpa 氧气/氮气混合气体入口：包括稳压阀，流量调节阀，气体过滤器和混合室。

13.试样夹可用于软质和硬质塑料、纺织品、防火门等

14.丙烷（丁烷）点火系统，火焰长度 5mm-60mm 可自由调节

15.气体：工业用氮气、氧气，纯度＞***；（注：气源和链接头用户自备）。

16.电源要求：AC220（+10% ）V、50HZ

17.使用功率：50W

18.点火器：有一根金属管制成、尾端有内径Φ2±1mm 的喷嘴，能插入燃烧筒内点燃试样，火焰长度： 16±4mm ， 大小可调

19.自撑材料试样夹：能固定在燃烧筒轴心位置上、并能垂直夹住试样

20.非自撑材料试样夹：能将试样的两个垂直边同时固定在框架上( 选配 纺织品薄膜等材料适用)

三、设备结构与技术特点

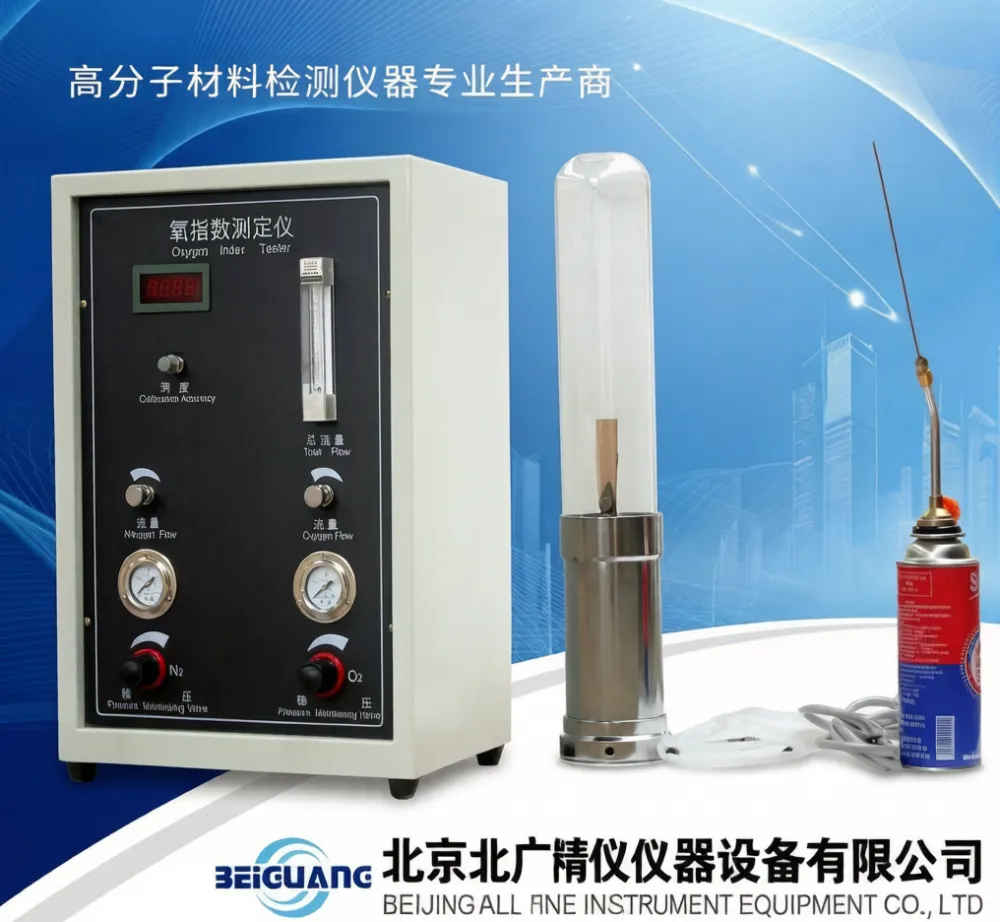

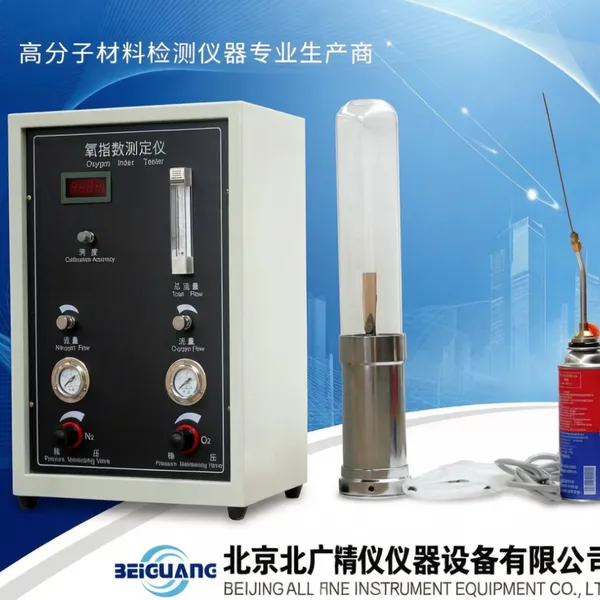

氧指数测试试验机在结构设计上充分考虑了操作的便捷性、测试的稳定性以及使用的安全性。设备主要由控制箱、燃烧筒、气体供应与混合系统、点火装置以及试样夹具等部分组成。

控制箱采用数控机床加工成型，外观整洁，结构稳固。箱体材质提供钢板喷塑和磨砂不锈钢两种选择，用户可根据使用环境与预算进行选型。控制部分与试验部分分开设计，有效避免了试验过程中热量与气体对控制元件的影响，提高了设备的长期运行稳定性。

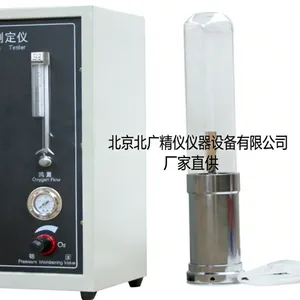

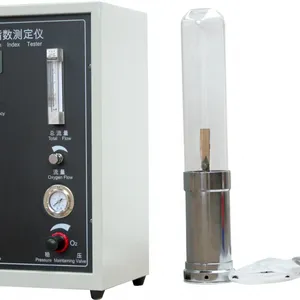

燃烧筒采用耐高温优质石英玻璃管制造，内径为75mm，长度为480mm，能够提供清晰的观察视野，便于用户实时监控试样的燃烧状态。筒体出口内径为40mm，确保了气体流场的稳定性。

气体供应与混合系统是设备的核心部分。设备配备了高精度的进口氧传感器，能够实时监测并数字显示混合气体中的氧气浓度，无需用户进行复杂的计算。气体流速稳定在40mm±2mm/s，确保了试验条件的恒定。流量调节范围宽广，可满足不同标准下的测试需求。同时，系统配备了稳压阀、流量调节阀、气体过滤器和混合室，确保了气体的纯净度与混合的均匀性。

点火装置采用丙烷或丁烷作为燃料，火焰长度可在5mm至60mm之间自由调节，适应不同厚度与材质的试样点燃需求。点火器采用长杆设计，尾端管孔直径为2±1mm，能够安全、准确地插入燃烧筒内点燃试样。

试样夹具设计灵活，提供了自撑式与非自撑式两种选择。自撑式夹具能够垂直夹住试样，适用于硬质塑料等能够自身支撑的材料；非自撑式夹具则能将试样的两个垂直边同时固定在框架上，适用于纺织品、薄膜等软质材料。两套试样夹具采用插接式设计，安装与更换简便快捷。

四、试验操作流程与注意事项

进行氧指数测试时，需遵循标准的操作流程。首先，需准备符合尺寸要求的试样，并清洁其表面。随后，将试样垂直夹持在试样夹上，确保其位于燃烧筒的轴心位置。

接着，在控制面板上设置试验参数，如氧气浓度、气体流速等。启动气源，调节输入压力与工作压力至规定范围。打开气体供应，让氧氮混合气体在燃烧筒内稳定流动。使用点火器点燃试样***，施加火焰30秒后移开，观察试样的燃烧情况。

在试验过程中，需密切观察试样的燃烧时间、燃烧长度以及是否有熔滴产生等现象。根据标准要求，记录试样燃烧时间超过3分钟或燃烧长度超过50mm时的氧气浓度，即为该材料的氧指数。

试验结束后，应及时关闭气源，切断电源，清理燃烧筒内的残留物，保持设备清洁。试验时需使用纯度不低于***的工业级氧气和氮气作为气源，由于气体属于高危运输品，需用户在当地正规气站购买。

五、设备维护与保养

为了***设备的长期稳定运行与测试数据的准确性，定期的维护与保养至关重要。建议定期检查氧传感器的灵敏度，若发现显示值漂移或响应时间变长，应及时校准或更换。同时，需检查气体管路是否存在泄漏，确保气体供应的安全性。

燃烧筒内壁应定期清洁，防止燃烧残留物影响气体流速与观察视野。检查点火器喷嘴是否堵塞，保持点火系统的通畅。对于控制箱的电气连接部分，应定期检查是否松动，确保接地良好。

六、总结

氧指数测试试验机JF-3作为评估材料燃烧性能的重要工具，其设计符合多项***，技术指标明确，功能配置实用。通过规范的测试流程，能够有效区分不同材料的阻燃等级，为材料的研发、生产及质量控制提供科学依据。无论是科研机构、大专院校还是生产企业的质检部门，该设备都是进行材料燃烧性能研究与质量控制的得力助手。
