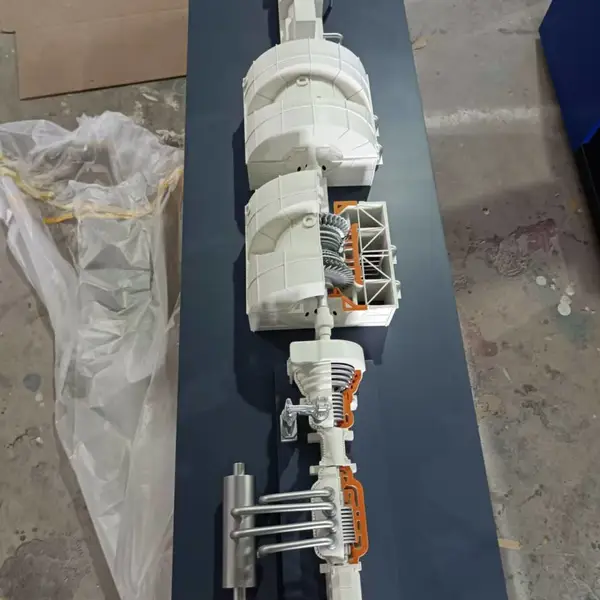

这是核电站常规岛核心设备 —— 汽轮发电机组的解剖式教学展示模型，完整呈现了核能发电中 “热能→机械能→电能” 的核心动力转换链路，主要分为 4 个功能段，从上到下依次解析：

1. 上部两个大型白色圆筒：低压缸（汽轮机低压汽缸）

这是核电汽轮机的低压缸（核电汽轮机通常配置 1 个高压缸 + 2~3 个低压缸），白色外壳模拟厚重的汽缸壳体，内部橙色结构 + 多级叶片，是湿蒸汽做功的核心区域。

• 功能：来自高压缸的再热蒸汽，在此处进一步膨胀、推动转子旋转，将蒸汽热能转化为旋转机械能；

• 核电专属特点：核电蒸汽压力、温度低于火电，蒸汽湿度大，因此低压缸体积巨大，模型还原了核电***的双低压缸对称结构。

2. 中间连接段：轴系 + 汽水分离再热器结构

连接高低压缸的主轴，以及汽水分离再热器（核电***设备）：

• 主轴：贯穿所有汽缸、发电机，传递旋转动力；

• 汽水分离再热器：核电二回路***设备，用于去除高压缸排出蒸汽中的水分、重新加热，避免低压缸叶片被湿蒸汽冲蚀，提升发电效率。

3. 下部带橙色腔体 + 多级叶片结构：高压缸

最下方的小型汽缸是高压缸，橙色剖视区域展示内部通流叶片：

• 功能：接收来自蒸汽发生器的高温高压干蒸汽，***膨胀做功，是蒸汽能量释放的***级。

4. ***部带金属管路：发电机 + 冷却系统

• 右侧橙色剖视腔体：发电机定子 / 转子结构，汽轮机带动转子旋转，切割磁场，将机械能转化为电能；

• 银色弯管：模拟发电机氢气 / 水冷冷却管路，用于带走发电产生的巨大热量，保障设备稳定运行。

整体背景与用途

1. 所属系统：该设备属于核电站常规岛，承接核岛（反应堆、蒸汽发生器）产生的蒸汽，完成能量转换，最终输出电能；

2. 模型用途：采用半剖结构，清晰展示内部叶片、轴系、冷却系统，用于高校教学、核电科普、企业技术培训，直观呈现百万千瓦级核电汽轮机组的内部构造与工作原理。
