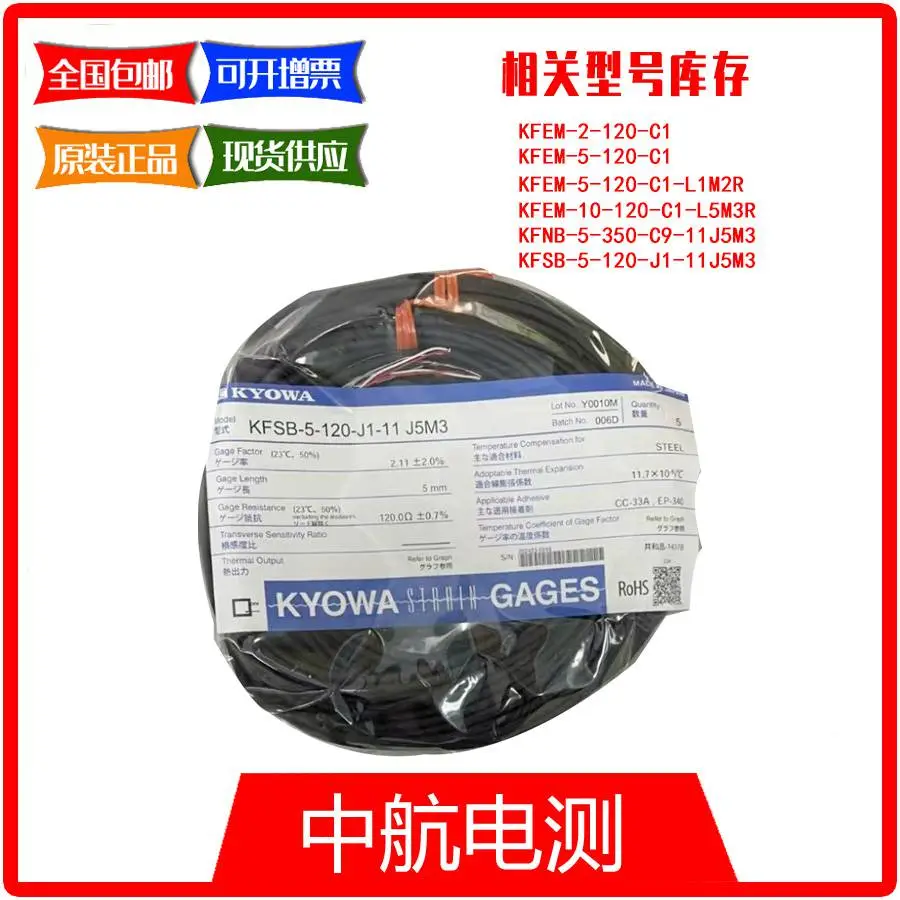

KFSB-5-120-J1-11 J5M3 是日本 KYOWA（共和电业）KFSB系列屏蔽型单轴箔式应变片，带5米长3线式常温低噪声乙烯基线。

型号逐段解析

? KFSB — 屏蔽型箔式应变片（栅区及基底全覆盖铜箔屏蔽层，抗电磁干扰/大电流噪声）

? 5 — 敏感栅尺寸 5.0×1.4 mm，基底 15×10 mm

? 120 — 标称电阻 120Ω

? J1 — 单轴栅型（常规单轴）

? 11 — 温度自补偿适配材料线膨胀系数 α=11×10??/℃（碳钢类）

? J5M3 — 带 5米长 3线式常温低噪声乙烯基线（L-13线，J系列代码），出厂已焊好，无需现场焊接

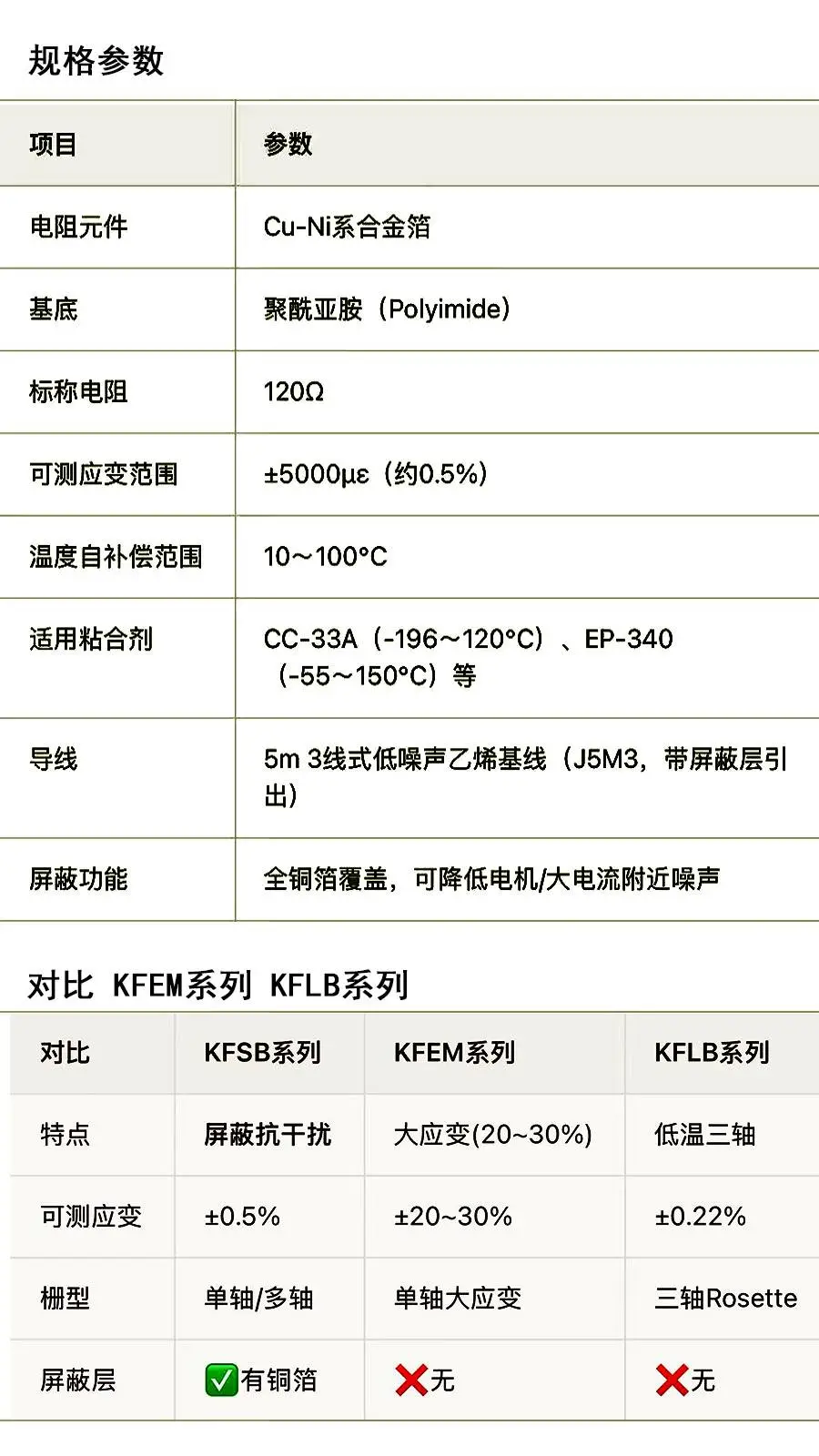

主要规格

电阻元件 Cu-Ni系合金箔

基底 聚酰亚胺（Polyimide）

标称电阻 120Ω

可测应变范围 ±5000με（约0.5%）

温度自补偿范围 10～100℃

适用粘合剂 CC-33A（-196～120℃）、EP-340（-55～150℃）等

导线 5m 3线式低噪声乙烯基线（J5M3，带屏蔽层引出）

屏蔽功能 全铜箔覆盖，可降低电机/大电流附近噪声

对比 KFSB系列 KFEM系列 KFLB系列

特点 屏蔽抗干扰 大应变(20~30%) 低温三轴

可测应变 ±0.5% ±20~30% ±0.22%

栅型 单轴/多轴 单轴大应变 三轴Rosette

屏蔽层 ?有铜箔 ?无 ?无

适用于电机附近、强电磁环境或工业现场的一般结构应变测量。
