DH-TPC-PT8421B 大华热成像观测型双目重型云台摄像机 热成像分辨率400×300 热成像镜头焦距100mm电调 波长范围：8~14 μm 可见光216万1/2.8 英寸 CMOS 可见光镜头焦距6.6mm～350mm，53倍光学变焦 光学防抖 光学透雾 水平 0°~360°连续旋转，垂直： -45°~ 60°支持火点侦测 支持烟雾识别、火点检测，并对检测到的异常情况进行标注 通用行为分析 支持绊线入侵/支持区域入侵等多种行为检测 DH-TPC-PT8421B

DH-TPC-PT8421B

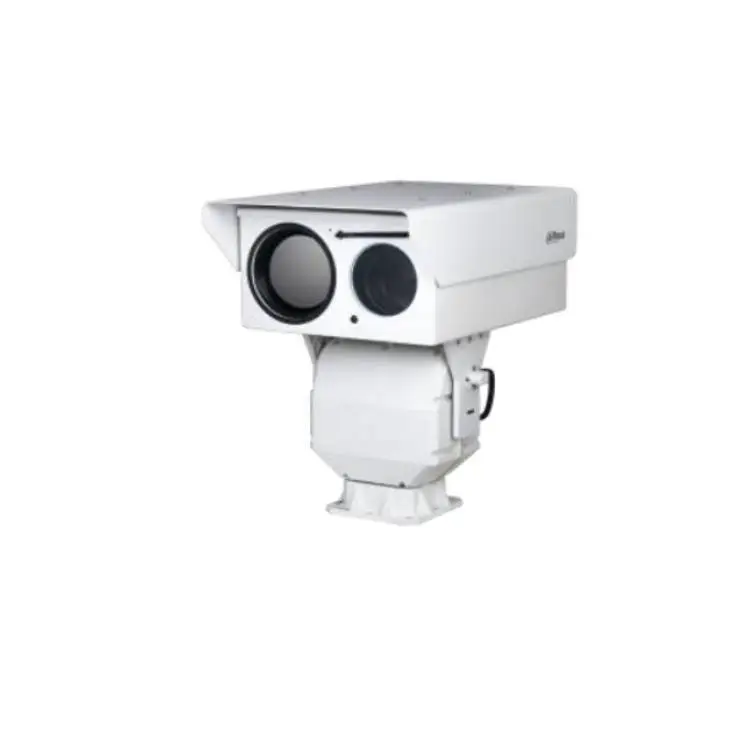

大华热成像观测型双目重型云台网络摄像机

DH-TPC-PT8421B 大华热成像观测型双目重型云台网络摄像机 产品特点：

核心技术参数

氧化钒非制冷红外焦平面探测器

探测器分辨率：400×300

波长范围：8~14 μm

热成像镜头：100mm 电调

灵敏度：40 mK

白热，黑热，聚变，彩虹等 18 种伪彩可调

可见光：1/2.8 英寸 CMOS，光学变倍 53 倍

可见光镜头：6.6~350mm,光学透雾，光学防抖

水平 0°~360°连续旋转，垂直： -45°~ 60°

供电：100 ~ 300VAC（电源适配器）

接口：1 个 RJ45、报警 2 入 1 出

工作温度：40℃～+70℃，防护等级：IP66

DH-TPC-PT8421B 大华热成像观测型双目重型云台网络摄像机 技术参数

参数名称 参数值

整机参数

外观 双目重型云台

使用类型 观测型

热成像参数

探测器类型 非制冷氧化钒焦平面探测器

探测器像素 400×300

像元尺寸 17μm

光谱范围 8μm～14μm

热灵敏度（NETD） ≤40mK@f/1.0

热成像镜头焦距 100mm

热成像视场角 水平：3.9°; 垂直：2.9°

热成像聚焦模式 自动/手动

热成像镜头光圈 F1.0

探测距离 车：7843m，人：2941m

识别距离 车：1961m，人：756m

辨认距离 车：980m，人：378m

图像增强 区域图像质量增强

热成像防抖功能 电子防抖

热成像电子放大 19 级

热成像增益控制 自动/手动

热成像降噪 2D 降噪;3D 降噪

热成像图像翻转 倒影/镜像

调色板

支持白热，黑热，聚变，彩虹，金秋，午日，铁红，琥

珀，玉石，夕阳，冰火，油画，石榴，翡翠，春，夏，

秋，冬共 18 种伪彩可调

可见光参数

传感器类型 1/2.8 英寸 CMOS

zui大分辨率 1920x1080

可见光像素 216 万

水平解析度 ≥1100TVL

zui低照度 彩色：0.016Lux@F1.4 黑白：0.0175Lux@F1.4

可见光增益控制 自动/手动

可见光降噪 2D 降噪;3D 降噪

信噪比 >55dB

白平衡 自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯

透雾功能 电子透雾/光学透雾

可见光防抖功能 光学防抖

电子快门 1/1s~1/10000s（可手动或自动调节）

背光补偿 支持

宽动态 支持

强光抑制 支持

数字变倍 16 倍

日夜转换 ICR 自动切换/电子彩转黑

光圈控制 手动/自动

可见光图像翻转 180°

曝光补偿 支持

可见光聚焦模式 自动/半自动/手动

可见光镜头焦距 6.6mm～350mm

变倍速度 <4s

可见光视场角 水平：42.34°～1.10°；垂直：24.68°～0.62°；对

角：48.06°～1.27°

可见光近摄距 1.2m

可见光光学变倍 53 倍

可见光镜头光圈 F1.8~F6.5

视音频参数

视频压缩标准 H.265；H.264；H.264H；H.264B

支持的分辨率

热成像：主码流：（1280×1024）/（1280×960）/720P

（1280×720）/（400x300），默认 1280×960 辅码流：

（640×512）/（640×480）/（400x300），默认

400x300 可见光：主码流：1080P（1920×1080）/720P

（1280×720）/D1（704×576），默认 1080P 辅码流：D1

（704×576）/CIF（352×288），默认 D1

视频帧率

1、热成像 50Hz：主码流：1fps~25fps 可设置，默认

25fps；辅码流：1fps~25fps 可设置，默认 15fp60Hz：

主码流：1fps~30fps 可设置，默认 30fps；辅码流：

1fps~30fps 可设置，默认 15fps2、可见光 50Hz：主码

流：1fps~25fps 可设置，默认 25fps；辅码流：

1fps~25fps 可设置，默认 15fp60Hz：主码流：

1fps~30fps 可设置，默认 30fps；辅码流：1fps~30fps

可设置，默认 15fp

音频压缩标准 G.711a；G.711mu；AAC；PCM

图片编码格式 JPEG

云台参数

旋转范围 水平：0°~360°连续旋转垂直：+60°～-45°

键控速度 水平：0.01°/s~30°/s 垂直：0.01°/s~15°/s

预置点速度 水平：0.01°/s~30°/s 垂直：0.01°/s~15°/s

预置点 300 个

自动巡航 8 条，每条可添加 32 个预置点

自动巡迹 5 条

自动线扫 5 条

断电记忆 支持

隐私遮挡 默认 4 块，根据产品特点具体描述

空闲动作 预置点 / 自动巡迹 / 自动巡航 / 线扫 /水平旋转

定时任务 预置点/自动巡迹/自动巡航/水平线扫

方位显示 开/关

预置点视频冻结 支持

长焦限速 支持

定位精度 ±0.1 度

雨刷功能 手动/定时/自动雨感雨刷

3D定位 支持三维定位

整机功能

语音对讲 支持

网络协议

HTTP；TCP；ARP；RTSP；RTP；UDP；RTCP；SMTP；FTP；

DHCP；DNS；DDNS；PPPOE；IPv4/v6；SNMP；QoS；

UPnP；NTP

感兴趣的区域ROI 支持（自定义内容）

存储功能 FTP；Micro SD 卡（256G，热插拔）

接入标准 ONVIF；GB/T28181；CGI；大华 SDK

浏览器

支持 IE：IE8 以上版本，包括使用 IE 内核的，360 浏览

器，搜狗浏览器等支持谷歌：42 以下版本支持火狐：42

以下版本支持苹果：10 以下版本

预览zui大用户数 zui多 20 路（总带宽 64M）

安全模式 授权的用户名和密码；MAC 地址绑定；HTTPS 加密；IEEE

802.1x；网络访问控制

用户管理 zui大支持 20 个用户，多级用户权限管理，分 2 级:管理

组、用户组

故障检测 网络断开检测； IP 冲突检测； 存储卡状态检测；存储

空间检测

zui大Micro SD卡 256GB

通用智能

通用行为分析 支持绊线入侵/支持区域入侵等多种行为检测

专的业智能

火点侦测 支持烟雾识别、火点检测，并对检测到的异常情况进行标注

冷热点跟踪 支持全画面中zui热点和zui冷点自动跟踪

周界防范 支持绊线入侵/支持区域入侵等多种行为检测

目标区分 支持人，机动车分类

目标过滤 支持目标过滤

目标跟踪 支持单场景跟踪/支持多场景跟踪/支持全景跟踪/支持手

动跟踪/支持报警联动跟踪

烟雾检测 支持

船只检测 支持

接口参数

模拟输出接口 1 路 CVBS 输出，BNC 接口

网络接口 1 个，10M/100M 以太网口（RJ-45）

报警输入 2 路

报警输出 1 路

报警联动 SD 卡录像/触发开关量输出

报警事件

无 SD 卡；SD 卡空间不足；SD 卡出错；网络断开；IP 冲

突；动态检测；视频遮挡；区域入侵；绊线入侵；音频

异常侦测；虚焦侦测；

音频输入 1 路，RCA 头/3.5mmJACK 头/接线端子

音频输出 1 路，3.5mm 端子接口/RCA 接口

RS-485接口 1 路

电源参数

供电方式 输入 100 ~ 300VAC，默认提供电源适配器；

功耗 <100.0W（正常工作）,zui大功耗 <260.0W（加热器开

启）

环境参数

工作温度 -40℃～+70℃

工作湿度 ≤95%

环境自适应 支持智能风扇，支持加热、防雾功能

物理特性

防护等级 IP66，TVS 6000V 防雷、防浪涌和防突波保护，符合

GB/T 17626.5 4 级标准

产品尺寸 640mmx400mmx612mm（长 x 宽 x 高）

包装尺寸 877mmx567mmx892mm

净重 ≤50kg

毛重 ≤75kg

安装方式 台面装

电源 标配

镜头 标配

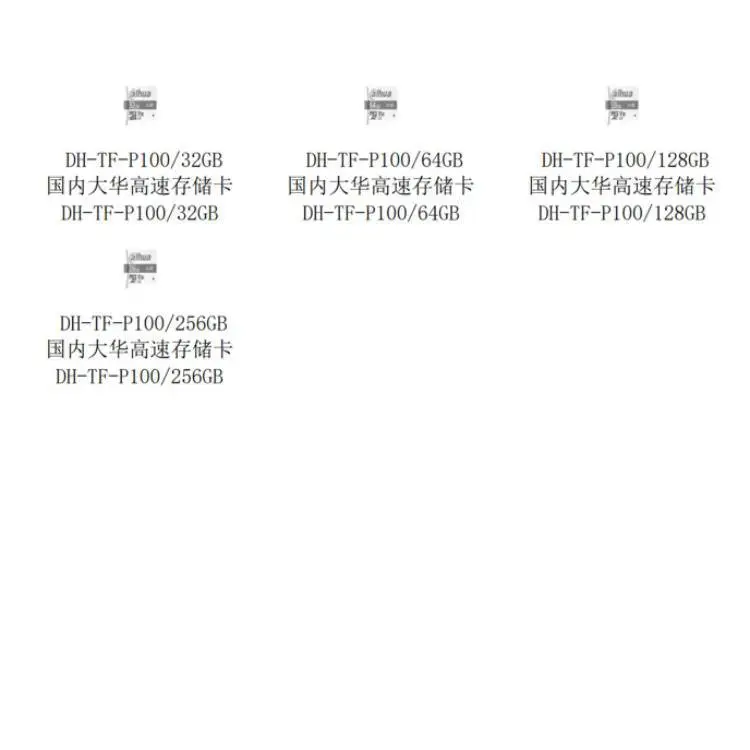

DH-TPC-PT8421B 大华热成像观测型双目重型云台网络摄像机 配件：

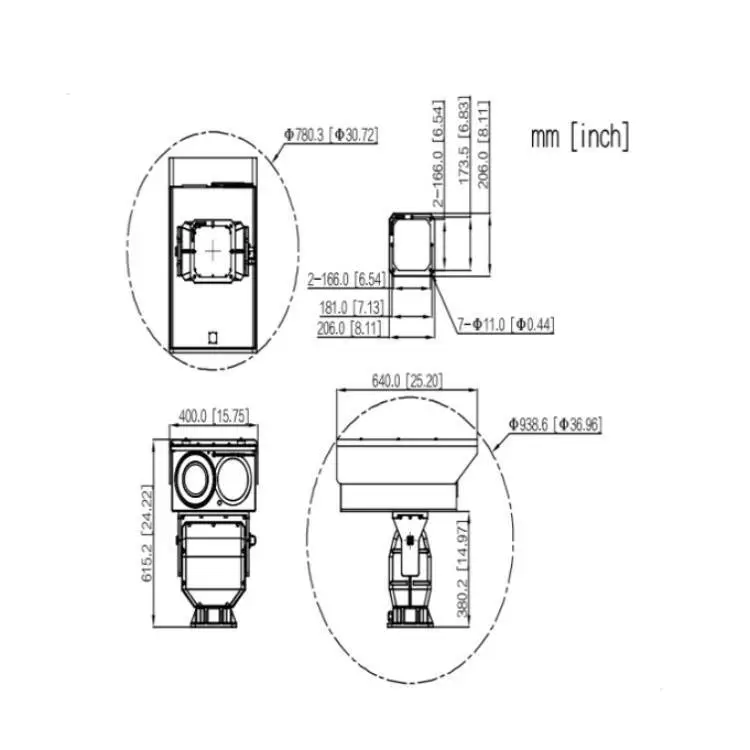

DH-TPC-PT8421B 大华热成像观测型双目重型云台网络摄像机 外形尺寸：

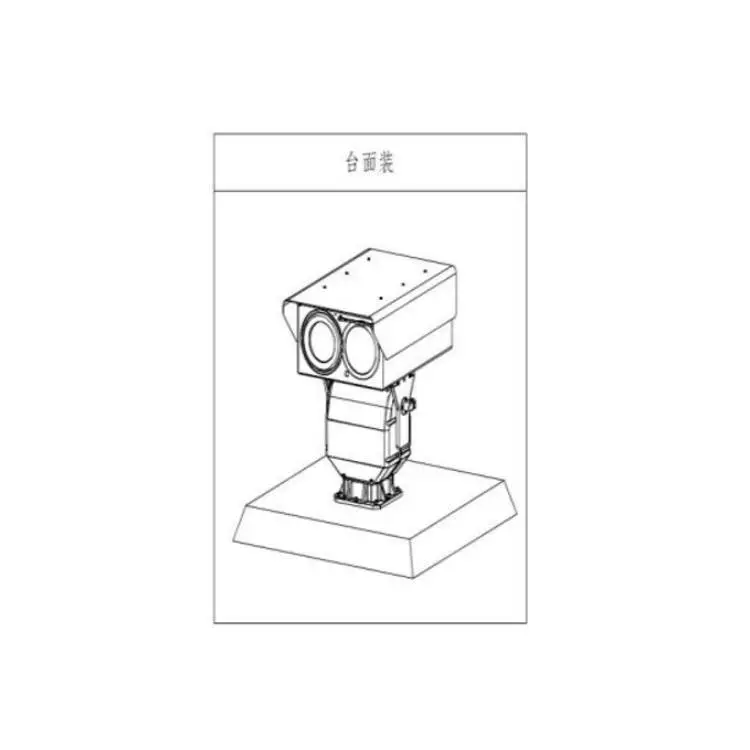

DH-TPC-PT8421B 大华热成像观测型双目重型云台网络摄像机 安装示意图：
