DS-2TD6567T-50H4LX/W 海康威视热成像双光谱防爆云台摄像机 测温型 热成像分辨率640×512 热成像镜头焦距50mm 像元尺寸17 响应波段8~14μm 测温范围两档测温，一档-20~150℃，二档0~550℃ 测温精度±2℃或者是量程的±2% 可见光400万1/1.8英寸CMOS 分辨率2688×1520 镜头焦距6~240mm,40倍光学变倍 红外补光150-200米 支持温度异常报警功能，设定预警/报警温度阈值，超温后报警 支持智能火点检测功能 支持区域入侵探测、越界探测、进入区域探测、离开区域探测功能 支持热成像目标检测，可见光联动跟随 DS-2TD6567T-50H4LX/W

DS-2TD6567T-50H4LX/W

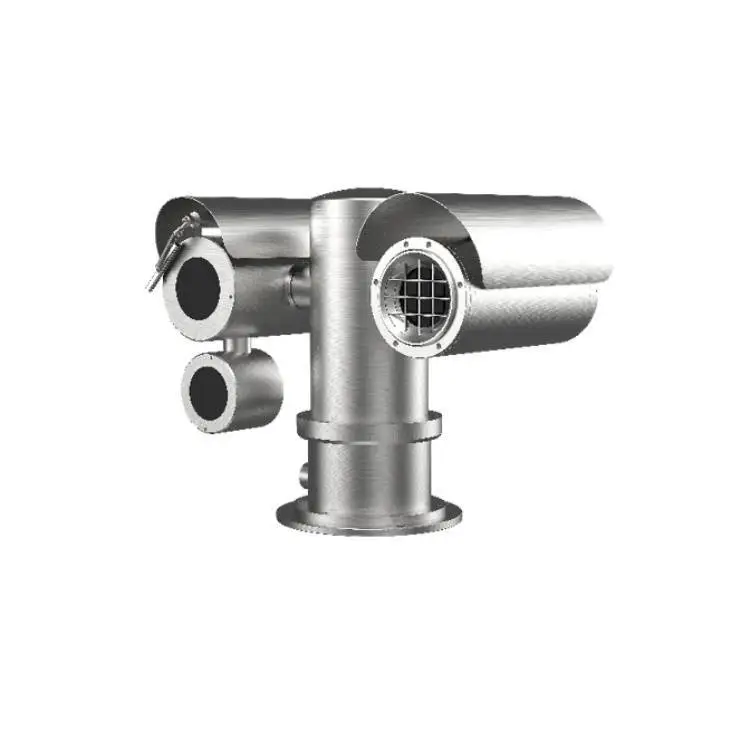

海康威视测温型热成像双光谱防爆云台网络摄像机

热成像双光谱防爆云台应用于大范围、多区域的防爆场景。热成像云台可设置多扫描模式，在厂区做整体的高点防火，设备自带烟雾火点检测算法，并具备二次判断能力。对多个生产设备测温，可以使用多预置位测温功能，分别对不同设备单独框选测温、同时也可以设置报警阈值，遇到温度超限立刻报警，精准锁定故障点。

DS-2TD6567T-50H4LX/W 海康威视测温型热成像双光谱防爆云台网络摄像机【功能特性】

支持温度异常报警功能，设定预警/报警温度阈值，超温后报警

支持智能火点检测功能

支持区域入侵探测、越界探测、进入区域探测、离开区域探测功能

支持热成像目标检测，可见光联动跟随

支持15种伪彩色可调节

支持3D定位功能，配合客户端软件/IE可实现点击放大

【应用场景】

适用于炼化、化工、油田、燃气、火电、煤炭等防爆场景。

DS-2TD6567T-50H4LX/W 海康威视测温型热成像双光谱防爆云台网络摄像机 规格参数

型号 DS-2TD6567T-50H4LX/W

热成像 传感器类型 氧化钒非制冷型探测器

分辨率 640 × 512

像元尺寸 17

响应波段 8~14μm

NETD（噪声等效温差） ＜50mk(@25°C,F#=1.0)

热成像镜头焦距 50 mm

MRAD（空间分辨率） 0.34

zui大光圈值 1.0

测温zui小距离（0.1×0.1m） 5m

测温zui远距离（0.1×0.1m） 58.8m

视场角 12.4°(H) x 10°(V)

聚焦 手动/半自动

调色板 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝

测温精度 测温精度±2℃或者是量程的±2%

测温范围 两档测温，一档-20~150℃，二档0~550℃

可见光 传感器 1/1.8英寸CMOS

zui大图像分辨率 2688×1520

焦距 6~240mm,40倍光学变倍

zui低照度 彩色≤0.01lx，黑白≤0.002lx

聚焦 手动/半自动

补光功能 红外补光，150-200米

云台功能 水平范围 0°~360°

水平速度 0.01°~30°/s

垂直范围 ﹣90°~﹢90°

垂直速度 0.01°~20°/s

预置点个数 300个

巡航扫描 8条，每条可添加32个预置点

扫描模式 巡航扫描/自动扫描/全景扫描/垂直扫描

视音频 zui大预览路数 20路

视频压缩标准 H.264 / MJPEG,H.264编码支持 BaseLine / Main / High ,Smart264

音频压缩标准 G .711u/G.711a/G.722.1/MP2L2/G726/PCM

视频格式 H.264、H.265、MJPEG

接口 客户端 支持iVMS-4200 PCNVR客户端以及8700,9800,9830软件平台

浏览器 支持IE10+,Chrome18+,Firefox5.0+,Safari5.02+浏览器

报警输入 7路

报警输出 2路

音频输入 1路

音频输出 1路

复位键 1个复位键

RS485控制接口 支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议

网口 外置RJ45公头

SD卡存储 Micro SD卡，zui大256G(内置在主板上,不支持快捷拆盖)

本地输出 1路BNC输出

系统参数 用户管理 支持三级用户权限管理，管理员、操作员、普通用户

电源输入 AC220V±20%

功率 整机运动功耗≤60W

工作温度和湿度 -40℃~60℃，＜90% RH

防护等级 IP68

外壳材质 SUS316L

重量 48kg

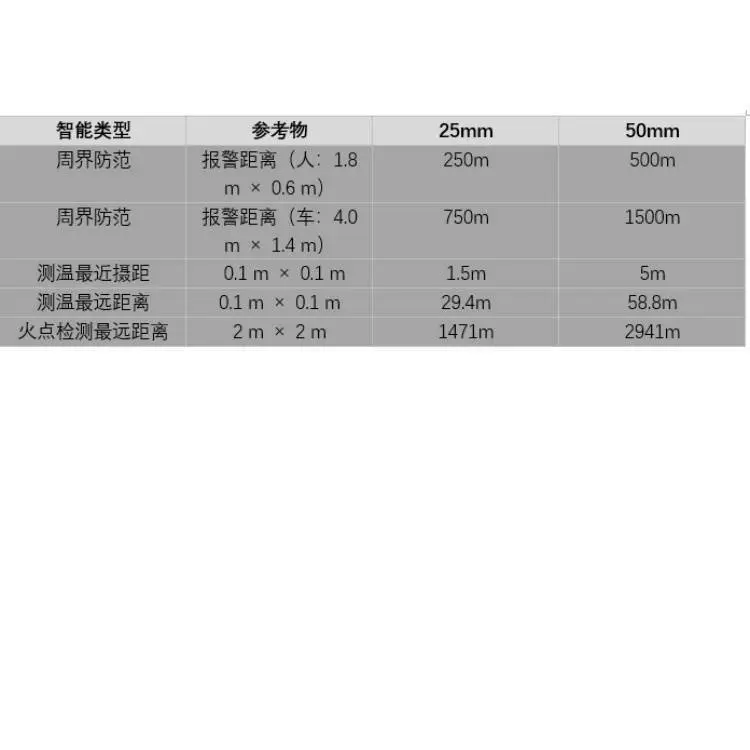

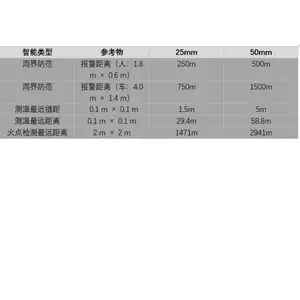

DS-2TD6567T-50H4LX/W 海康威视测温型热成像双光谱防爆云台网络摄像机 作用距离表

智能类型 参考物 25mm 50mm

周界防范 报警距离（人：1.8 m × 0.6 m） 250m 500m

周界防范 报警距离（车：4.0 m × 1.4 m） 750m 1500m

测温zui近摄距 0.1 m × 0.1 m 1.5m 5m

测温zui远距离 0.1 m × 0.1 m 29.4m 58.8m

火点检测zui远距离 2 m × 2 m 1471m 2941m

订货型号

DS-2TD6567T-50H4LX/W

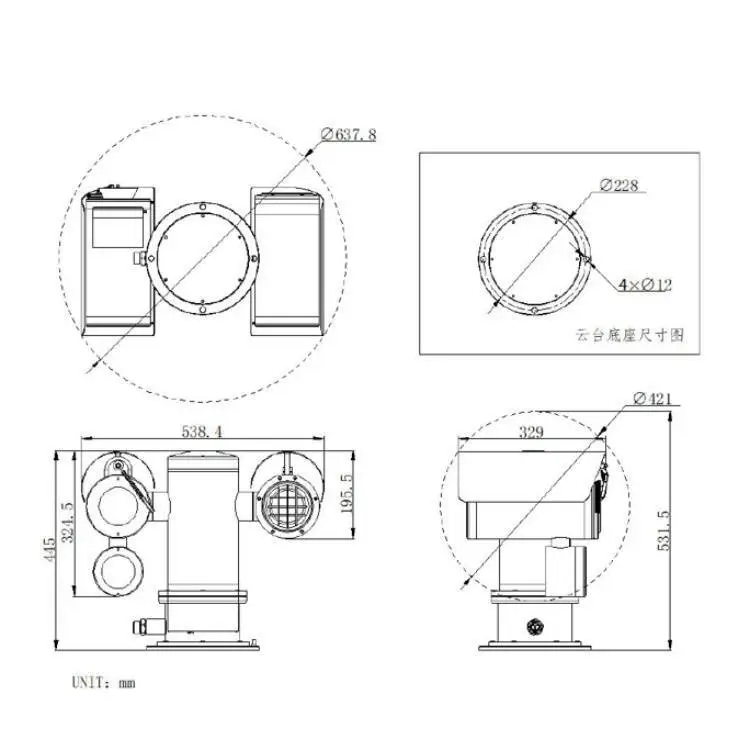

DS-2TD6567T-50H4LX/W 海康威视测温型热成像双光谱防爆云台网络摄像机 外形尺寸
