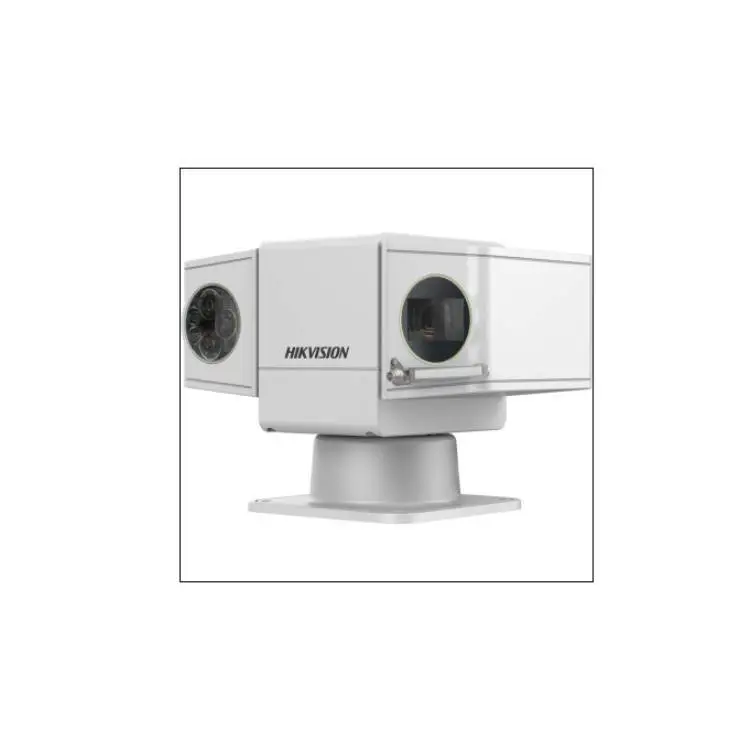

海康威视400万1/2.8英寸CMOS 23倍网络100米白光T型云台摄像机

DS-2DY5423BW-A(C) 海康威视400万1/2.8英寸CMOS 23倍网络100米白光T型云台摄像机 产品特点：

采用H.265视频压缩算法，压缩比高，图像质量好

400万像素，支持2560 × 1440分辨率

焦距5.9 mm～135.7 mm 23倍光学变倍，16倍数字变倍

超的低照度彩色：0.005Lux @ (F1.5，AGC ON)；黑白：0.001Lux @(F1.5，AGC ON),0 Lux with white light

支持ROI、透雾、宽动态等功能

支持3D定位功能，通过客户端/IE可实现点击跟踪和放大

支持中文语言OSD菜单功能

支持巡航扫描、花样扫描等多种扫描方式

支持断电记忆功能，上电后自动回到断电前的监控场景

支持守望功能，预置点/花样扫描/巡航扫描可在空闲状态停留指的定时间后自动调用(包括上电后进入的空闲状态)

支持预置点/辅助输出/多种扫描方式的定时任务功能

水平方向360°连续旋转，垂直方向+90°～-90°旋转

水平速度为0.1°～200°/s,垂直速度为0.1°～50°/s

支持比例变倍功能,旋转速度根据镜头变倍倍数自动调整

雨刷采用汽车雨刮片，耐候性好，更换方便

支持音频/报警，可配合声光报警及报警联动应用

支持移动侦测，遮挡报警，报警输入/输出，异常

支持音频异常侦测，人脸侦测，区域入侵侦测，越界侦测，进入/离开区域侦测，徘徊侦测，人员聚集侦测，快速移动侦测，停车侦测，物品遗的留侦测，物品拿取侦测

白光100 m

设备侧出线

使用环境说明：1、请勿将设备使用在振动或冲击环境下，如车载、动车、船舶、港口塔吊、大型采矿机械上的等；  2、请勿将设备使用在强腐蚀、强酸、高盐碱地区，如跨海大桥、海上钻井平台、海上船舶、化工、 熏蒸等特殊腐蚀环境；、 3、请勿将设备使用在极热、极冷、多尘或者长时间高湿度等环境下，参考工作温湿度要求。

DS-2DY5423BW-A(C) 海康威视400万1/2.8英寸CMOS 23倍网络100米白光T型云台摄像机 规格参数

镜头

焦距 5.9 mm~135.7 mm 23倍光学变倍

水平视角 60.2°~3.4°(广角-望远)

近摄距 100 mm~1500 mm(广角-望远)

光圈数 F1.5

云台

运动范围 水平0-360°连续旋转  垂直+90°～ -90°

运动速度 水平0.1°~200°/s  垂直0.1°~50°/s

预置点 300个

巡航扫描 8条，每条可添加32个预置点

花样扫描 4条，每条路径记录时间大于10分钟

断电记忆 支持

守望功能 支持

比例变倍 支持

方位角信息显示 开/关

定时任务 支持

系统集成

菜单 中文OSD菜单

3D定位 支持

预置点视频冻结 支持

报警 7进2出，支持报警联动

报警联动 预置点/巡航扫描/花样扫描/SD卡录像/报警输出

网络接口 内置RJ45网口，支持10M/100M网络数据，

音频 1路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%； 1路音频输出，线性电平，阻抗:600Ω

RS485控制接口 半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D协议

SD卡 内置 Micro SD/Micro SDXC卡插槽（zui大支持256GB），可支持手动录像/报警录像，支持断网续传,录像不丢失

同时预览视频数 zui多20路

用户权限 zui多32个用户，分3级:管理员、操作员和普通用户

一般规范

工作温度和湿度 -40 ℃~70 ℃，  湿度小于95%

防护等级 IP66、TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准

重量 7.6 kg

补光距离 白光100 m

出线孔 侧出线

供电和功耗 AC：24 V ± 25%

DC：36 V ± 25%

45 W max

尺寸(mm) 306 mm × 167 mm × 212 mm

使用环境说明 1、请勿将设备使用在振动或冲击环境下，如车载、动车、船舶、港口塔吊、大型采矿机械上的等；

2、请勿将设备使用在强腐蚀、强酸、高盐碱地区，如跨海大桥、海上钻井平台、海上船舶、化工、 熏蒸等特殊腐蚀环境；

3、请勿将设备使用在极热、极冷、多尘或者长时间高湿度等环境下，参考工作温湿度要求

摄像机

传感器类型 1/2.8英寸 progressive scan CMOS

有效像素 约400万像素

zui低照度 彩色：0.005 Lux @ (F1.5，AGC ON)；黑白：0.001 Lux @(F1.5，AGC ON), 0 Lux with white light

日夜模式 自动ICR彩转黑

聚焦模式 自动聚焦/半自动聚焦/手动可选

电子快门 50 Hz: 1/1~1/30,000 s, 60 Hz: 1/1~1/30,000 s

信噪比 大于52 dB

数字变倍 16倍

白平衡 自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯/锁定白平衡

增益控制 自动/手动

图像

主码流分辨率 50Hz：25 fps （2560 × 1440，1920×1080，1280 × 960，1280 × 720）

60Hz：30 fps（2560 × 1440，1920 × 1080，1280 × 960，1280 × 720）

子码流分辨率 50Hz：25 fps（704 × 576，640 × 480，352 × 288）

60Hz：30 fps（704 × 480，640 × 480，352 × 240）

视频压缩 H.265/H.264（Baseline、Main、High Profile）/MJPEG

音频压缩 G722.1/G.711ulaw/G.711alaw/MP2L2/G.726/AAC/PCM

网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE

接口协议 开放型网络视频接口，GB/T28181协议

智能功能

普通事件 移动侦测，遮挡报警，报警输入/输出，异常

Smart事件 音频异常报警，人脸侦测，区域入侵侦测，越界侦测，进入/离开区域侦测，徘徊侦测，人员聚集侦测，快速移动侦测，停车侦测，物品遗的留侦测，物品拿取侦测

Smart录像 断网续传、智能后检索

Smart图像增强 透雾、背光补偿、宽动态

Smart编码 低码率、ROI、SVC

订货型号

DS-2DY5423BW-A(C)

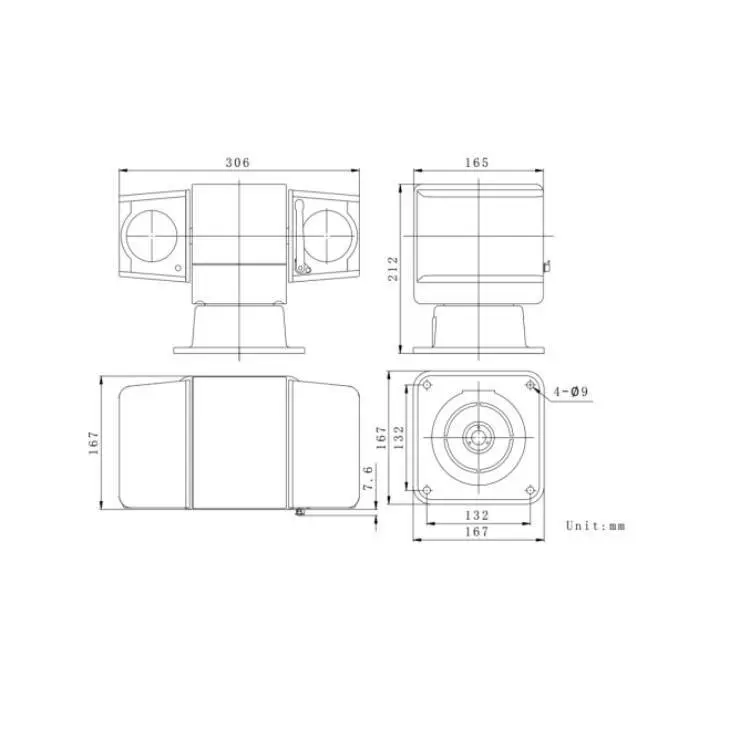

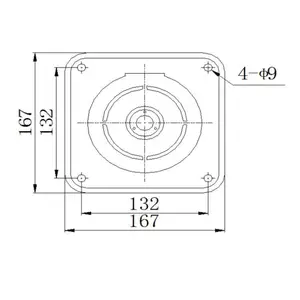

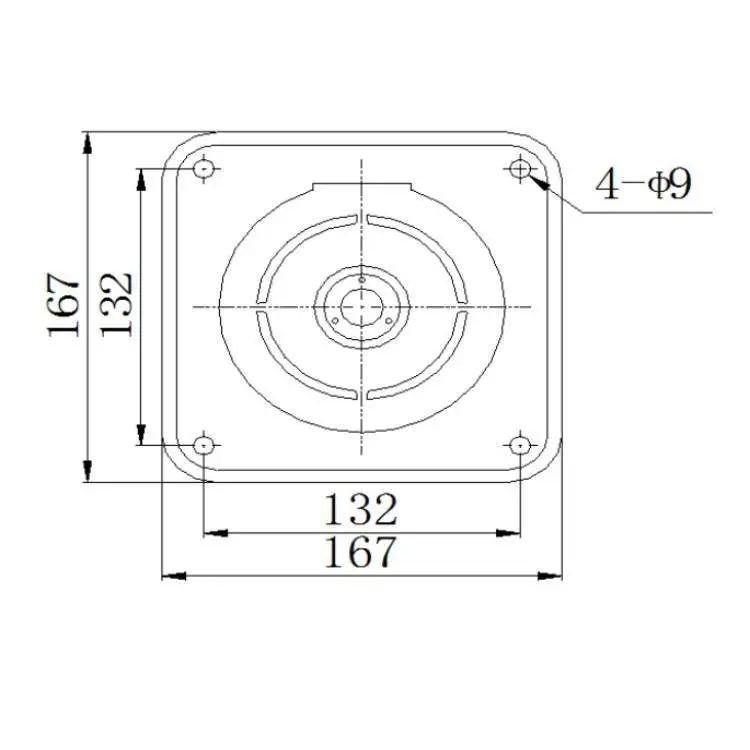

DS-2DY5423BW-A(C) 海康威视400万1/2.8英寸CMOS 23倍网络100米白光T型云台摄像机 外形尺寸：
