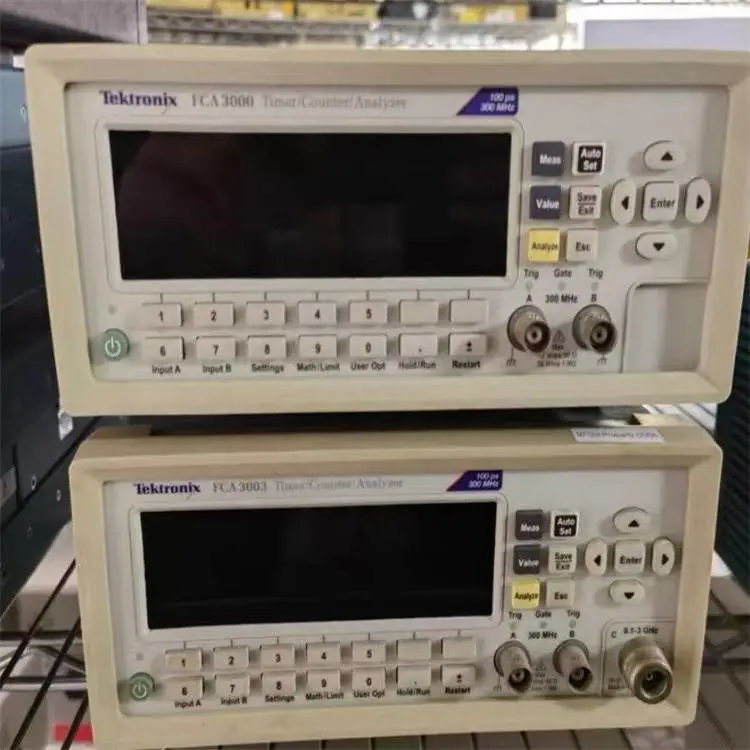

FCA3003 FCA3003频率定时器/频率计数器

定时器/ 计数器/ 分析仪

FCA3000 系列和FCA3100 系列产品技术资料

主要特点和优点

主要性能指标

400 MHz、3 GHz 和20 GHz 型号

手动触发模式下300- 400 MHz

多达3 条输入通道

50 ps （FCA3100）或100 ps （FCA3000） 单次时间分辨率

12 位/ 秒频率分辨率

0.001° 相位分辨率

3 mV 或更好的电压分辨率

选配 5×10–8高稳定性时基

测量吞吐量

到内存250 k 样点/ 秒数据传送速率 （可以存储多达3.75 M 样点）

通过USB/GPIB 总线（块模式） 高达15 k 样点/ 秒数据传送速率

每秒单独触发多达650 项测量

提供的功能和特点

自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, zui大电压, zui小电压, 峰 峰值电压

总计测量 （仅FCA3100）

多参数显示

趋势图模式

测量统计模式

直方图模式

艾伦偏差

零死区时间频率/ 周期测量

在测量期间通过USB/GPIB 总线连续传送数据流（FCA3100 系列）

可编程脉冲输出，从0.5 Hz 到50 MHz

连接

选配后面板输入

后面板提供了USB 设备端口和GPIB 端口，快速连接PC

GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模式，可以即插即用更换现有的ATE 系统

外部告警输入

10 MHz 参考振荡器输出

标配National Instrument 的LabVIEW SignalExpressTMTE限定版软件，连通工作台

选配时间ViewTM 调制域分析软件

三年保修

多功能精密测量工具

FCA3000和FCA3100系列定时器/计数器/分析仪在一台多功 能仪器中提供了许多不同的功能。FCA系列拥有业内的频 率和时间分辨率，标配深内存及到内存每秒250k 样点的快速 数据传送速率。此外，多参数显示功能可以与主要测量数据一 起显示辅助测量数据，一目了然地提供您需要的结果。由于业 内zui*的分析模式，包括测量统计、直方图和趋势图，您可 以获得所需工具，迅速准确地分析信号。

为高要求设计提供业内的性能

高分辨率对当前高要求设计的研发和生产测试至关重要。FCA 系列提供了12 位/ 秒的频率分辨率，对时间测量提供了50 ps （FCA3100）或100 ps
（FCA3000）的单次分辨率，获得的测量值 可以显示多达14 位。由于业内的性能，FCA 系列为您提 供了快速***的测量功能。

*的功能，实现***测量

为***正确测量艾伦偏差，FCA3100 系列提供了零死区时间 测量技术，并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。FCA3000 系列使用原始时间标记功能，通过USB/GPIB接口提供了这种 功能。

为正确计算统计参数，FCA系列标配极限判定功能。通过设置 极限，您可以在计算中隔离一个集群。对检验唱盘播放器或 HDB3 编码数据中不同集群内出现的数字脉冲抖动之类的应 用，这一功能非常重要。

另外它还在时间间隔测量中提供了粘滞值补偿功能。通过增加 粘滞值，您可以把触发电平误差从当前市场上大多数计数器中 典型的15-20 mV 降低到典型的2.5 mV，也就是说，在关键 时间间隔测量中，触发精度改善了6-8 倍。

快速吞吐量，缩短测试时间

FCA系列定时器/计数器/分析仪提供了业内*秀的吞吐量， 与市场上其它定时器/ 计数器相比，可以使测试时间缩短达 90%。内存中每秒可以存储多达250,000 个测量结果，还可以 通过GPIB 或USB 接口，以块模式每秒传送多达15,000 个测 量结果。为进一步提高灵活性，FCA3100提供了零死区时间计 数器功能，在测量期间、而不是测量之后通过GPIB/USB 总线 连续传送测量数据流，创建了动态的测量和分析系统。

业内*图形显示系统，分析被测设备

通过FCA系*的显示功能，您可以从一条测试连接测量同一 个信号的多个参数。为了揭示信号质量问题，如漂移、间歇性 瞬态信号和稳定性，您可以使用FCA系列图形显示模式，作为 实时趋势图或直方图查看数据，也可以使用测量统计，追踪信 号参数怎样随时间变化。在单键分析模式下，您可以在定时器/ 计数器的显示画面中快速了解设备的行为。

多参数显示

多参数显示

通过多参数显示，您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值（如Vmax, Vmin, Vp-p等等）。 您可以一目了然地查看所需信息，迅速评估设备的性能。

相位关系测量

通过多达3 条输入通道，您可以测量不同信号之间的关系。例 如，您可以测量设备输入信号与输出信号之间的相位关系。同 时，您可以使用多参数显示功能，一目了然地读取其它关键参 数，如信号的测试频率和电压比（dB）。

测量趋势图

趋势图分析

根据测量情况，您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式，您可以以图形方式绘制被测值随时 间变化的趋势图。

测量统计

趋势图分析

通过集成统计处理功能，您可以计算测量的平均植、标准偏差 和艾伦偏差，追踪测得的zui小值和zui大值，这一切只需按一个 按钮就可以完成。

直方图

直方图

如果想以图形方式查看一套测量的平均值和标准偏差，您可以 使用直方图功能，查看测量结果的分布情况。

选配调制域分析

泰克时间View? 软件

通过选配泰克时间View? 软件（TVA3000），FCA 系列定时器/ 计数器/ 分析仪可以变成高性能调制域分析仪。由于测量速度 高（每秒高达250k 测量）、存储深度大（高达3.75M 点），它可以 实时捕获快速频率变化，然后使用时间View 进行分析。这种 *的软件工具允许远程控制仪器，使用选定图表分析和显示 测量结果。例如，它可以作为原始数据、统计直方图、波形图 （就象使用示波器一样）、或FFT频谱图显示结果。时间View还 允许分析调制参数，如调制深度或调频指数。

专业设计，让您的工作更轻松

FCA3000和FCA3100系列定时器/计数器/分析仪采用专门设 计，使用简便，提供了您预期泰克提供的熟悉操作。

直观操作

面向菜单的设置减少了出错风险。通过的及菜单驱动的前 面板按钮，您可以快速进入常用功能和参数，缩短设置时间。 例如，您只需按analyze 键，就能在统计模式、趋势图模式和 直方图模式之间切换。

自动设置功能

与泰克示波器类似，前面板上的Autoset 按钮将自动设置* 触发电平和粘滞值，适应使用的实际信号。

轻松连接PC

您可以使用后面板上的GPIB或USB设备端口，连接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替现有的ATE 系统， 或简便地集成到大型测试系统中。在需要时，还可以对现有的 计数器/ 定时器使用仿真模式。

连通工作台，实现智能调试

通过泰克版National Instruments LabVIEW SignalExpressTM 软件，您可以从FCA 系列定时器/ 计数器/ 分析仪中简便地捕 获、保存和分析测量结果。每台FCA3000 和FCA3100 都标配 免费的限定版SignalExpress 软件，提供了基本仪器控制、数 据记录和分析功能。选配的专业版软件提供了200 种内置功 能，提供了更多的信号处理、***分析、扫描、极限测试和用 户自定义步长功能。

SignalExpress支持多种泰克工作台仪器*1，使您能够连接整个 测试平台。然后，您可以从一个直观的软件界面中访问每台仪 器提供的多功能工具。您可以自动进行要求多台仪器的复杂测 量，在***的时间周期内登录数据，对多台仪器的数据实现时 间相关，简便地捕获和分析结果，所有这一切都从PC上完成。 只有泰克提供了由智能仪器组成的连通测试平台，简化和加快 复杂设计的调试工作。
