产品名称：日本MITSUBISHI交流互感器CW-5L/CW-15L/CW-40L/15LP

产品品牌：日本MITSUBISHI

PS：网上价格不是实际价格，如有需要欢迎电话、QQ咨询报价和确认货期！

南京诚开达工业设备有限公司 优惠代购

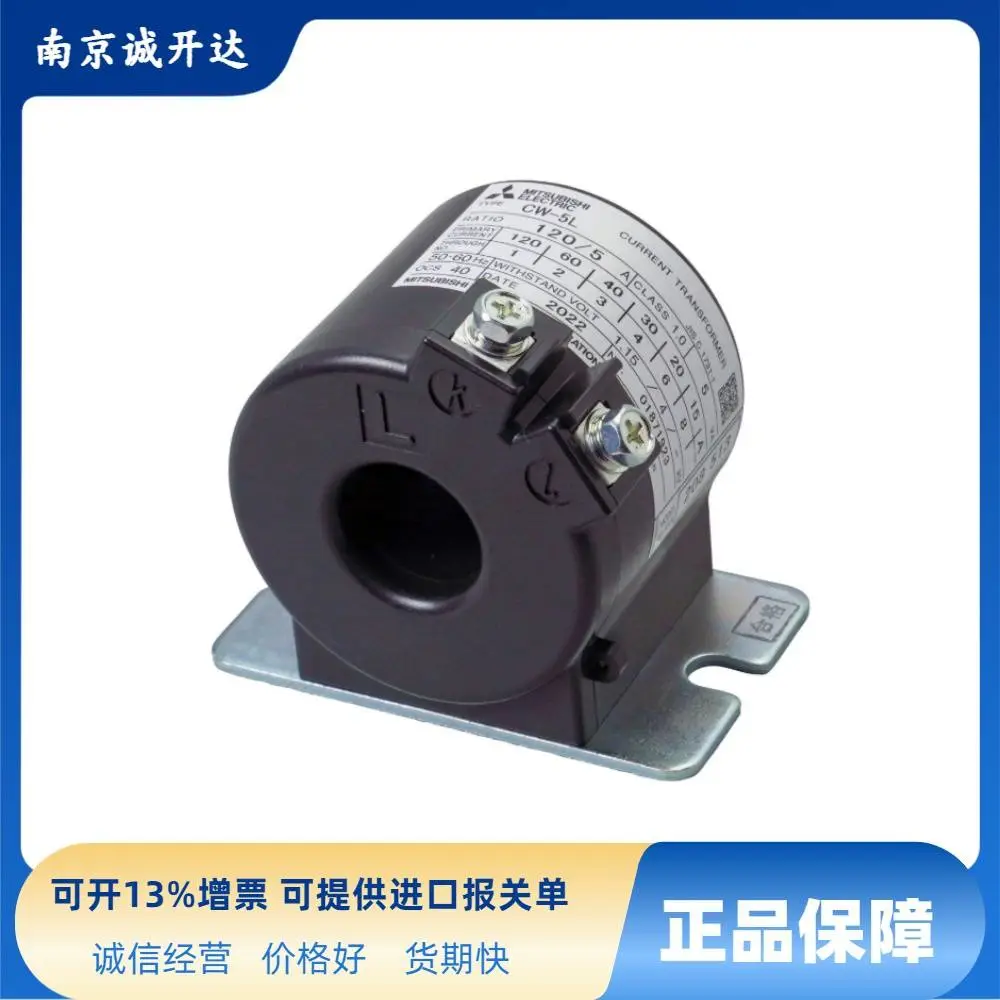

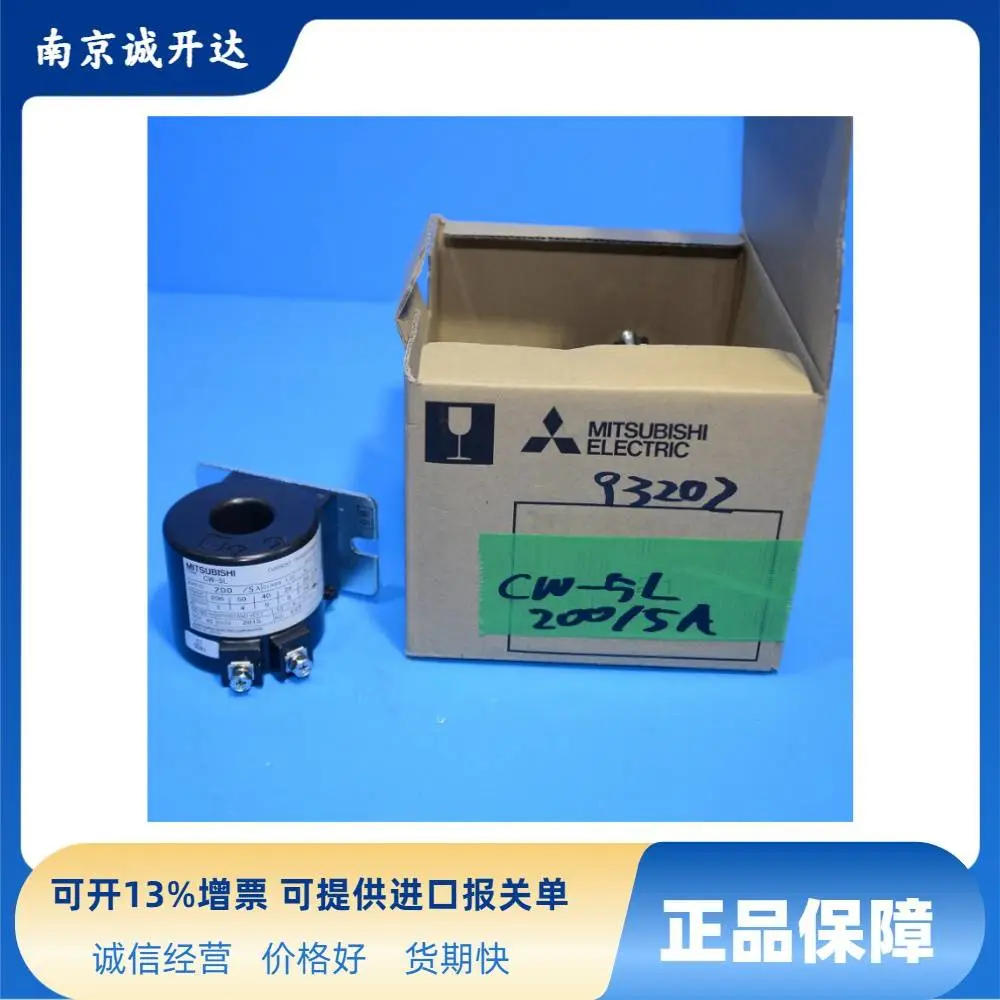

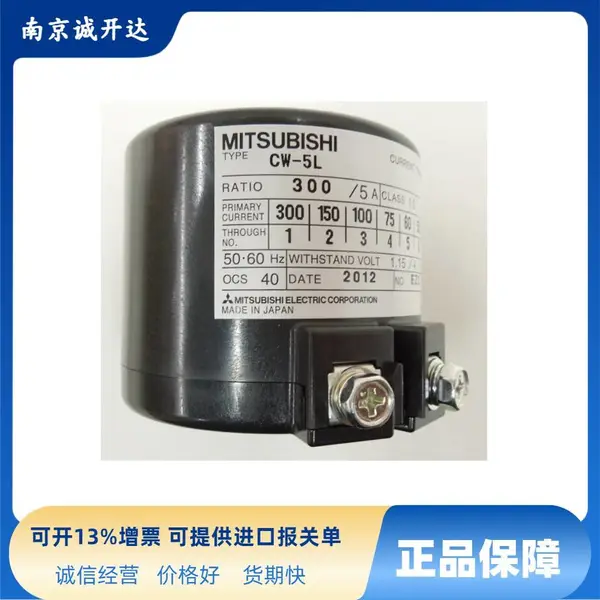

日本 MITSUBISHI（三菱）低压交流互感器 CW-5L

CW-5L 是三菱 CW 系列、1100V 以下低压、计量用电流互感器（CT），精度 1.0 级、常用变比 5A 二次、体积小、安装灵活，配电柜 / 控制盘常用。

? 型号含义

• CW：低压电流互感器系列

• 5：额定容量 5VA

• L：标准型（另有 15L/40L 为大容量型）

? 核心规格（标准型）

• 品牌：三菱电机（MITSUBISHI ELECTRIC），日本制造

• 用途：一般计量仪表、电流表、功率表用

• 回路电压：≤ 1100V（低压）

• 额定二次电流：5A（部分规格 1A）MITSUBISHI ELECTRIC

• 额定容量（负担）：5VA

• 精度等级：1.0 级（JIS C 1731-1）MITSUBISHI ELECTRIC

• 过电流强度：40 倍额定电流（短时）MITSUBISHI ELECTRIC

• 使用电压：1.15kVMITSUBISHI ELECTRIC

• 工频耐压：4kV/1minMITSUBISHI ELECTRIC

• 频率：50/60Hz 通用MITSUBISHI ELECTRIC

• 质量：约 0.6kgMITSUBISHI ELECTRIC

• 绝缘方式：环氧树脂浇注（防尘、防潮）

? 常用变比（一次 / 二次）

• 60/5A、75/5A

• 100/5A、120/5A、150/5A

• 200/5A、250/5A、300/5A

• 400/5A、500/5A、600/5A、750/5A

? 结构与安装

• 穿心式：一次母线直接穿过中心孔（φ23mm）

• 安装脚：可 90° 旋转，方便盘面 / 导轨安装三菱電機 Mitsubishi Electric

• 一次导体：适配 600V PVC 电线三菱電機 Mitsubishi Electric

• 二次端子：带保护盖（可选绝缘帽）三菱電機 Mitsubishi Electric

• 尺寸（mm）：约 69.5×57×33.7

? 特点

1. 精度稳定：1.0 级，满足工业计量要求

2. 小巧轻便：0.6kg，安装空间小

3. 耐压可靠：4kV 工频耐压，安全系数高

4. 灵活安装：安装脚可转 90°，适配多种柜体

5. 全绝缘浇注：防尘、防潮、抗振动

? 同系列对比

• CW-5L：5VA，1.0 级，常规尺寸

• CW-15L：15VA，1.0 级，同尺寸、大容量

• CW-40L：40VA，1.0 级，同尺寸、更大容量

日本MITSUBISHI三菱电机电流互感器CW-5L、CW-15LP、CW-40LP、CW-5LP、CW-40LM、EMU-CT50、CW-5SL

CW-15L 100/5A

CW-15L 120/5A

CW-15L 150/5A

CW-15L 180/5A

CW-15L 200/5A

CW-15L 250/5A

CW-15L 300/5A

CW-15L 400/5A

CW-15L 500/5A

CW-15L 600/5A

CW-15L 750/5A

CW-40L 200/5A

CW-40L 400/5A

CW-5L 100/5A N

CW-5L 120/5A N

CW-5L 150/5A N

CW-5L 200/5A N

CW-5L 250/5A

CW-5L 300/5A

CW-5L 400/5A

CW-5L 500/5A

CW-5L 60/5A

CW-5L 600/5A

CW-5L 75/5A

CW-5L 750/5A

CW-15L 240/5A

CW-40L 150/5A

CW-40L 180/5A

CW-40L 240/5A

CW-40L 250/5A

CW-40L 300/5A

CW-40L 500/5A

CW-40L 600/5A

CW-40L 750/5A

CW-5LMS3 250/5A

CW-5LMS3 300/5A

CW-5LMS3 400/5A

CW-5LS3 150/5A

CW-5LS3 200/5A

CW-5LS3 250/5A

CW-5LP 3/1A

CW-5LP 5/1A

CW-5LP 10/1A

CW-5LP 15/1A

品番

CW-5LP 3/1A

CW-5LP 5/1A

CW-5LP 10/1A

CW-5LP 15/1A

CW-5LP 20/1A

CW-5LP 30/1A

CW-15LP 5/1A

CW-15LP 10/5A

CW-15LP 15/5A

CW-15LP 20/5A

CW-15LP 30/5A

CW-15LP 5/5A

CW-40LP 5/5A

CW-5LP 10/5A

CW-5LP 15/5A

CW-5LP 20/5A

CW-5LP 40/5A

CW-5LP 5/5A
