本文要点：环氧垫片是以环氧树脂为基体、玻璃纤维布或纸为增强材料热压固化而成的热固性绝缘垫片，常见牌号包括FR4（阻燃玻纤板）、G10（非阻燃玻纤板）和3240（环氧酚醛玻璃布层压板）。与电木垫片（酚醛树脂）相比，环氧垫片的绝缘性、力学强度、阻燃等级和尺寸稳定性均更优，是电气设备、电力电子、新能源领域对绝缘性能要求较高场景的材料。本文系统介绍环氧垫片的材料分类、核心性能参数、典型应用场景、与其他绝缘垫片的对比，以及选型中的关键注意事项。

什么是环氧垫片

环氧垫片是以环氧树脂（Epoxy Resin）为粘结剂，以玻璃纤维布、玻璃纤维纸或其他增强材料为骨架，经浸渍、叠层、热压固化而成的层压绝缘垫片。环氧树脂固化后形成三维网状交联结构，具有极高的化学稳定性、优异的绝缘性和良好的力学强度，是热固性绝缘材料中综合性能最平衡的品类之一。

在工***，环氧垫片最常见的商品名是FR4垫片（阻燃4级环氧玻纤板，符合UL94 V-0阻燃标准）和3240垫片（符合GB/T 1303标准的环氧酚醛玻璃布层压板）。FR4是PCB（印刷电路板）的标准基材，其在电气绝缘领域的性能经过数十年工业验证，可靠性极高。

与同为热固性材料的电木垫片（酚醛树脂）相比，环氧垫片的绝缘性能（介电强度）高出约30%～50%，吸湿后绝缘性下降更小，阻燃等级更高（V-0 vs HB），弯曲强度更优，是电木垫片的升级替代材料。的局限是成本约为电木垫片的2～4倍，且同样不适合强腐蚀介质场景。

环氧垫片的四大主流牌号

市场上环氧垫片按增强材料和树脂体系不同，分为以下四种主要牌号，性能侧重各不相同：

选材建议：绝大多数电气绝缘场景选FR4，综合性能***、货源***、价格***。国***货体系***场景也可选3240，性能相近。对耐温有更高要求（+130℃以上）时升级为FR5/G11。对阻燃无要求且追求介电性能时选G10。

环氧垫片（FR4）核心性能参数

环氧垫片的6大典型应用场景

1

新能源汽车电池包与电控系统绝缘隔离

新能源汽车电池包内部的模组固定螺栓绝缘垫、电芯间隔板、BMS控制板与金属壳体之间的绝缘支撑，对材料有三重要求：UL94 V-0阻燃等级（防止热失控时蔓延）、高绝缘性（模组电压可达数百伏）、尺寸精度高（配合间隙严格）。FR4垫片***满足这三项要求，且比PEEK成本低60%～80%，是目前新能源汽车电池包绝缘垫片的主流材料。在电机控制器（MCU）功率模块与散热板之间的绝缘垫应用中，FR4的高弯曲强度（400～550 MPa）还能有效防止功率器件夹紧力导致的垫片碎裂。

2

变频器与功率电子模块的绝缘垫片

变频器（VFD）、逆变器、整流器中，IGBT模块通过螺栓固定在散热器上，需要绝缘垫片隔离高压电路与机壳。工作时IGBT结温可达+125℃，瞬间开关产生高频电磁干扰。FR4垫片在+130℃下仍保持高绝缘性（体积电阻率10?? Ω·cm以上），介电强度20～28 kV/mm满足中压变频器的绝缘要求，且UL94 V-0阻燃等级确保器件故障时不引发火灾。相比电木垫片，FR4在高温下绝缘性下降更小，是变频器功率密度持续提升背景下的绝缘材料。

3

高低压开关柜母线排绝缘支撑

低压配电柜（额定电压至1kV）和中压开关柜（6kV～35kV）中，铜排或铝排之间的绝缘支撑垫片承受持续的电压应力、温度变化和机械振动。FR4垫片的高介电强度（20～28 kV/mm）和优异的力学强度（弯曲强度400～550 MPa）使其能同时满足绝缘和结构支撑的双重需求。特别是在开关柜短路电流产生的瞬间冲击力场景中，FR4的高冲击韧性（65～85 kJ/m?）使其不会像电木垫片那样因脆性而碎裂，大幅提升了配电系统的***性。

4

精密仪器与检测设备的绝缘调整垫

在高精度测量设备、半导体检测仪器、医疗影像设备中，绝缘调整垫片需要在宽温度范围内（-50℃至+130℃）保持***的厚度尺寸。FR4板材热膨胀系数约14～16 ppm/℃（面内方向），吸水率仅0.10%～0.20%，在温湿度变化环境中尺寸变化极小，可实现±0.02mm的加工精度。这一特性使FR4成为代替金属调整垫的理想选择——绝缘、轻量、精度高、无电偶腐蚀。同时，G10（非阻燃版）的介电性能略优于FR4（不含阻燃剂），在对EMI屏蔽有严格要求的仪器中更受青睐。

5

光伏发电系统汇流箱与逆变器绝缘件

光伏组串汇流箱（DC侧电压可达1500V）和光伏逆变器中，各路组串母排之间需要耐受持续高压的绝缘支撑。户外安装的汇流箱还需要承受-40℃低温和+85℃高温的宽温循环，以及持续的紫外线照射。FR4垫片的阻燃等级（V-0）满足光伏逆变器防火要求，宽温区（-50℃至+130℃）覆盖户外***温度，且FR4经阻燃剂处理后的耐候性优于普通环氧板，在光伏系统的20～25年设计寿命中能保持可靠绝缘。

6

轨道交通牵引系统与车载电气的绝缘垫

高铁、地铁牵引变流器、辅助电源系统的绝缘垫片需要同时满足EN 45545-2铁路防火阻燃标准、宽温工作范围（-40℃至+125℃）和高可靠绝缘（车辆直流母线电压750V～3000V）。FR4垫片的综合性能正好覆盖这些要求，且经过多年在轨道交通行业的实际验证，是目前国内外轨道交通电气绝缘垫片的主流材料。相比PEEK（成本过高）和电木（绝缘性和阻燃性略低），FR4在性能和成本之间取得平衡。

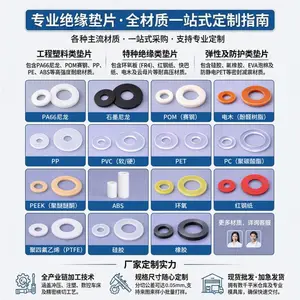

环氧垫片 vs 其他绝缘垫片：六维度横向对比

这4种场景不适合使用环氧垫片

选型和使用中的5个关键注意事项

① FR4具有各向异性，方向不同强度不同

FR4是由多层玻璃纤维布叠压而成的层压板，面内方向（经向和纬向）的拉伸强度约310～400 MPa，而垂直于板面方向（层间方向）的强度仅约40～70 MPa，相差约5～8倍。垫片通常承受垂直于板面的压缩载荷，此方向强度***，因此设计时需核算层间压应力是否在允许范围内。同时，加工时不能过度在层间方向施力（如强行撬开层板），会导致层间剥离。

② 加工时必须做好粉尘防护

FR4含有玻璃纤维，机械加工（切割、钻孔、铣削）时产生的粉尘含有细小玻纤碎片，对皮肤和呼吸道有刺激性，长期吸入有健康风险。加工时必须佩戴N95以上防尘口罩、护目镜和防护手套，并配备局部排风除尘装置。FR4边缘锋利，徒手拿取时注意划伤风险。建议采购方要求供应商提供已加工完成的成品垫片，避免自行切割。

③ 区分标准FR4与高Tg FR4

标准FR4的玻璃化转变温度（Tg）约130℃，超过Tg后材料力学性能急剧下降。高Tg FR4（Tg 150℃或170℃）通过改性环氧树脂配方，将使用温度上限提升到+150℃甚至+170℃，适合更高温度工况。采购时应明确所需的Tg等级，标准FR4（Tg 130℃）、高Tg FR4（Tg 150℃）和FR5/G11（Tg 170℃以上）价格递增，避免过度选材或错误降级。

④ 潮湿储存后需烘干再使用

虽然FR4吸水率（0.10%～0.20%）远低于电木，但在高湿度环境（相对湿度>80%）长期存放后，吸收的水分仍会使介电强度下降5%～15%。用于高压绝缘场景的FR4垫片，若在潮湿环境存放超过30天，安装前应在105℃烘箱中干燥2小时，冷却后立即装配。日常储存建议在干燥、密封的包装袋中存放，加入干燥剂，存储环境相对湿度不超过60%。

⑤ 选材时注意FR4与PCB板的关系

FR4绝缘垫片与FR4 PCB基板是同一种材料，但用途不同。PCB基板经过钻孔、电镀、蚀刻等工序，表面有铜箔导体，是导电的；FR4绝缘垫片是纯FR4板材裁切，无铜箔，全板绝缘。采购时不能以废旧PCB板替代绝缘垫片——PCB铜箔会破坏绝缘性，且PCB基板厚度公差（通常±10%）远大于绝缘垫片要求。正规绝缘垫片应使用裸FR4板材加工，并附有材质报告。

常用标准规格参考

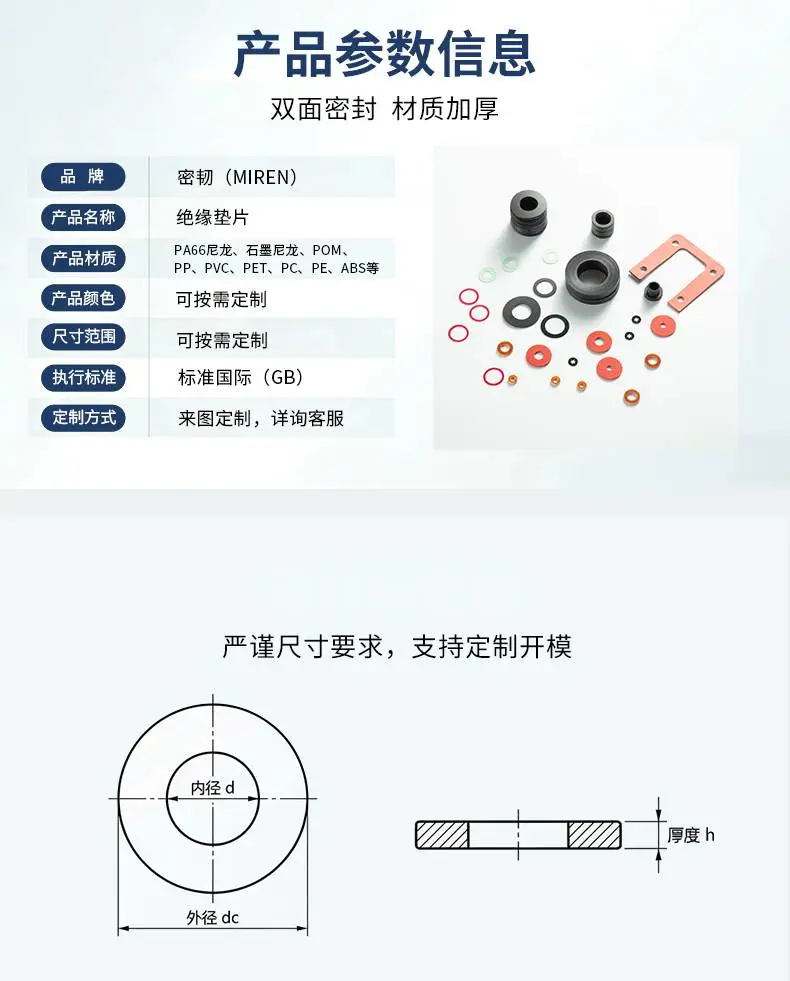

环氧垫片（FR4）以外径（OD）× 内径（ID）× 厚度（T）标注，配套常见螺栓规格如下：

注：FR4板材以整张供应（500×600mm 或 1020×1220mm），厚度0.2mm起，可按图纸CNC铣切、冲压、激光切割加工成任意形状。成品垫片标准规格库存充足，3～5个工作日交货；非标异形件7～10个工作日。板材供应最小起订量1张，成品垫片最小起订量100片。

常见问题 FAQ

Q1：FR4垫片和3240垫片有什么区别，可以互换吗？

两者性能非常接近，均为环氧玻纤层压板，主要区别在于标准体系：FR4遵循NEMA LI-1和IPC-4101等***，主要面向国际市场；3240遵循中国国标GB/T 1303，主要面向国内市场。在绝缘性能、力学强度和阻燃等级方面两者几乎相同（均为UL94 V-0）。在国内电气设备中两者可以互换；出口产品或需要UL认证时建议选FR4，以方便通过认证审核。

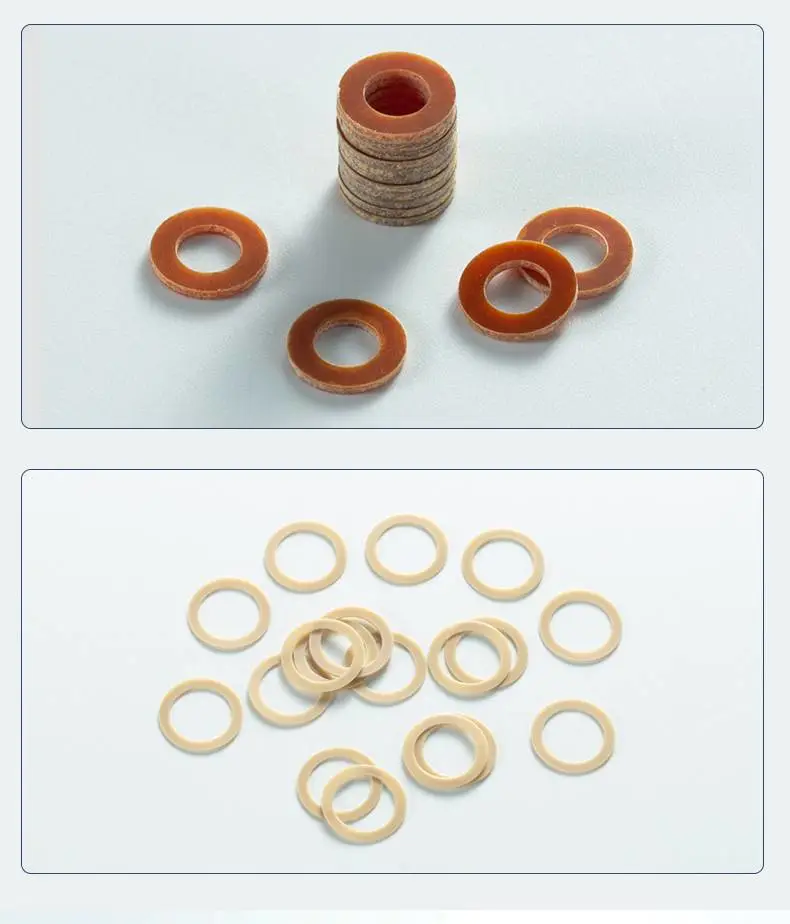

Q2：环氧垫片和电木垫片外观相似，如何区分？

最简单的目视区分方法：FR4颜色通常为黄绿色（半透明）或黄色，在侧面可以看到明显的玻璃纤维布纹路；电木（酚醛纸板）颜色为棕褐色或红棕色，侧面纹理为纸质层状结构，颜色不透明。燃烧测试也可区分：FR4离火自熄（V-0），电木可能持续缓慢燃烧（部分为V-0，部分为HB）。最准确的鉴别方法是要求供应商提供材料牌号和检测报告。

Q3：环氧垫片可以用于户外长期暴露场景吗？

普通FR4在长期紫外线照射下会发生黄变，环氧树脂基体表面发生光氧化，透明度和颜色改变，力学性能有一定下降。户外安装设备（如光伏汇流箱）中的FR4垫片通常处于设备内部，有外壳遮蔽，直接暴露于阳光的场景极少。若确实需要在户外无遮挡长期暴露，建议选用耐UV改性FR4，或在垫片表面涂覆UV保护涂层。

Q4：FR4垫片拧紧螺栓时容易碎裂，是质量问题吗？

大概率是紧固力矩过大或垫片有缺陷两种原因之一。FR4弯曲强度高（400～550 MPa），理论上不应在正常紧固力矩下碎裂。碎裂通常发生在：垫片内孔边缘有毛刺或微裂纹（加工缺陷）、螺栓安装时不垂直导致局部偏载、或紧固力矩超过垫片允许的层间压应力。建议检查垫片加工质量（内孔边缘是否整齐）、确认紧固力矩是否在设计范围内，并用扭矩扳手均匀施力，避免偏载。

Q5：FR4垫片可以替代金属垫片用于结构连接吗？

在中低载荷场景下可以部分替代，但需要核算载荷。FR4垂直方向（层间）压缩强度约200～350 MPa，远低于不锈钢（500～900 MPa），但高于大多数工程塑料垫片。在紧固压力不超过FR4层间强度且无冲击的场景中，FR4可替代金属垫片，同时获得绝缘、轻量化和防电偶腐蚀的额外优势。高冲击、高振动场景建议进行样件验证，因FR4的各向异性特性使层间方向的疲劳性能与金属差异较大。
