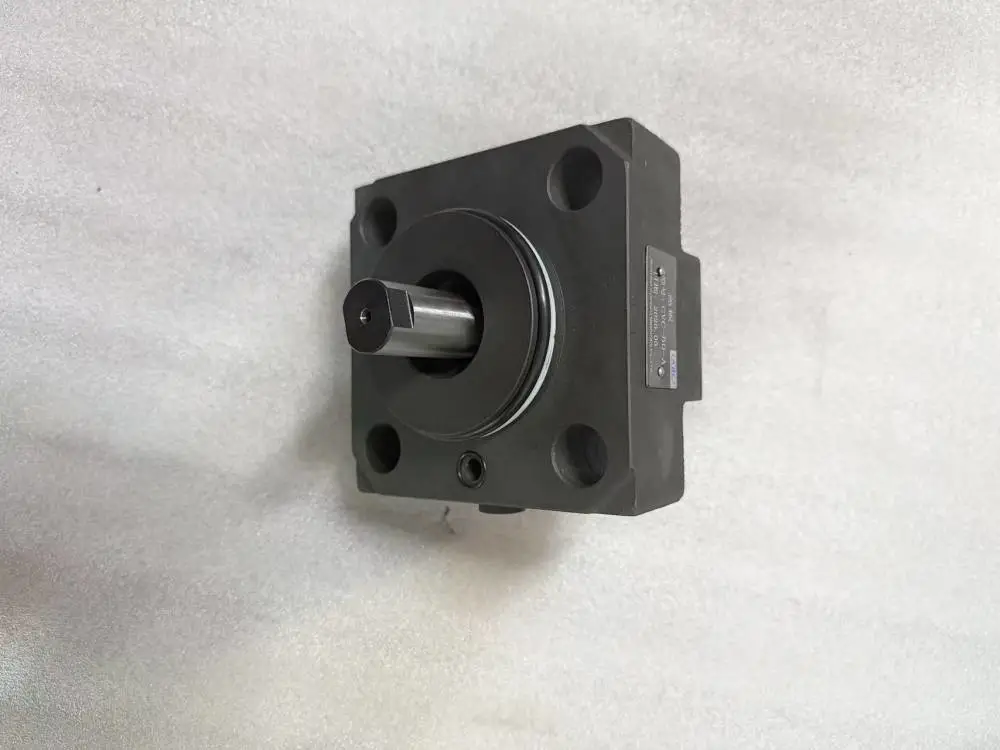

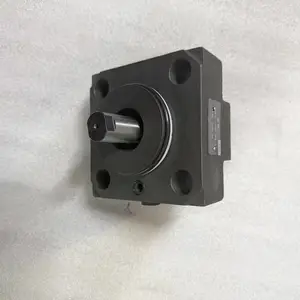

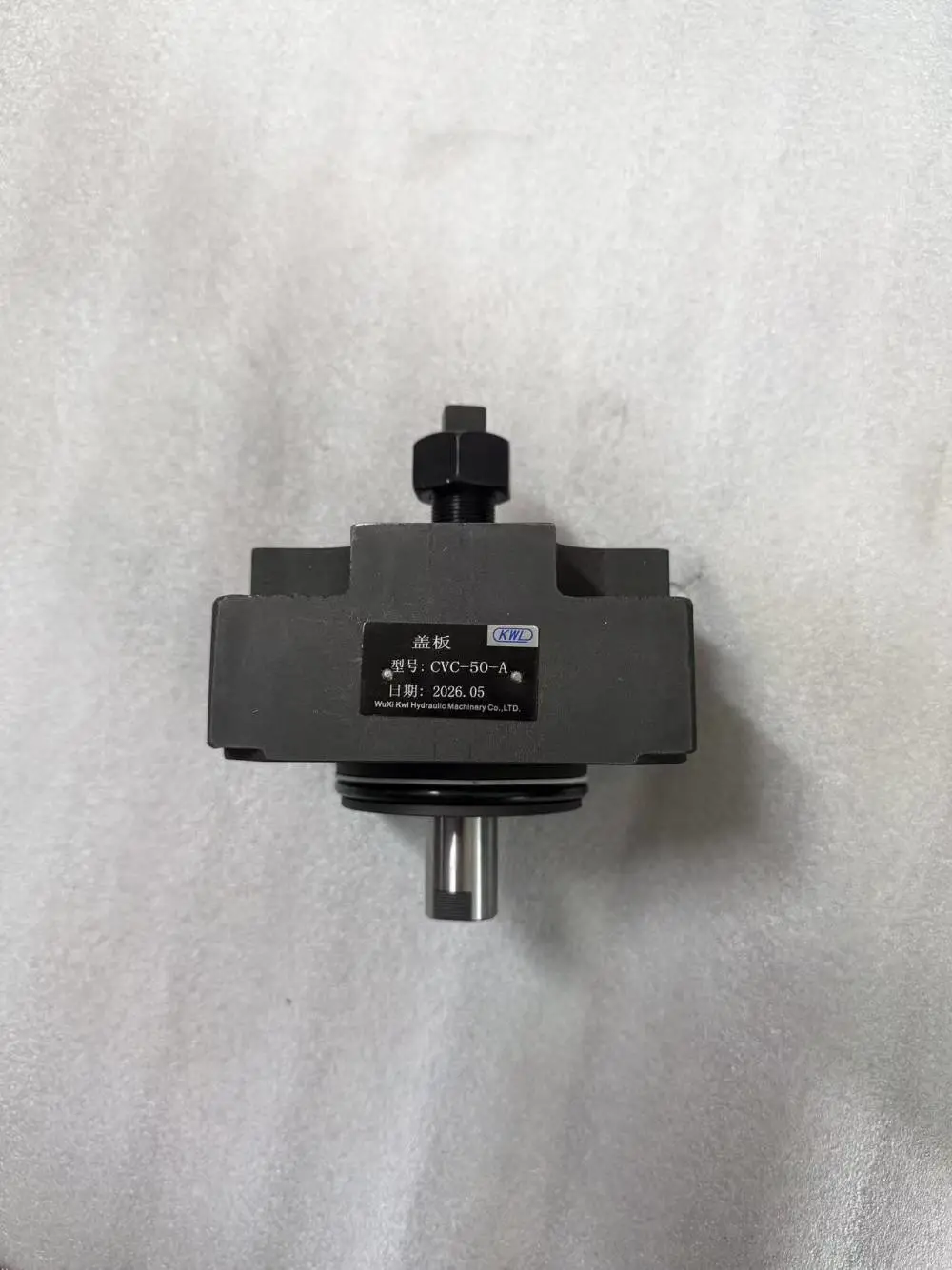

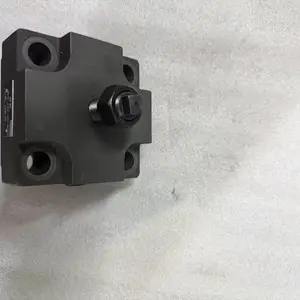

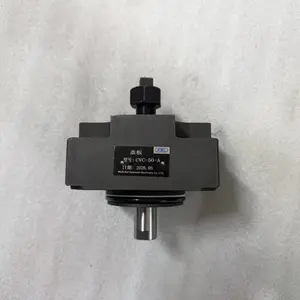

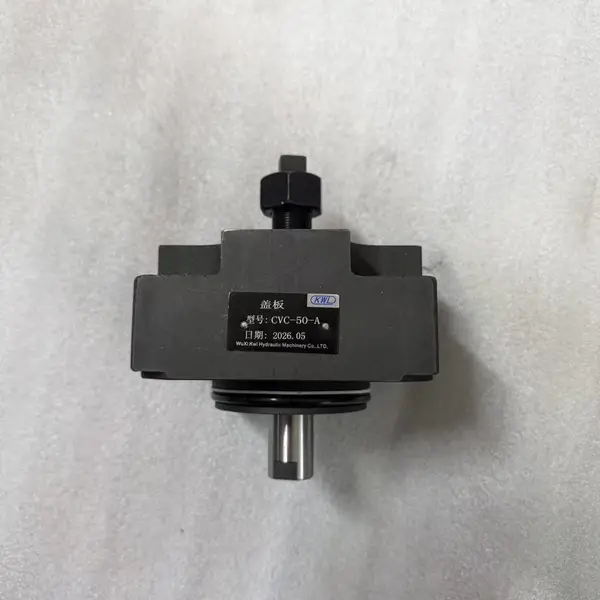

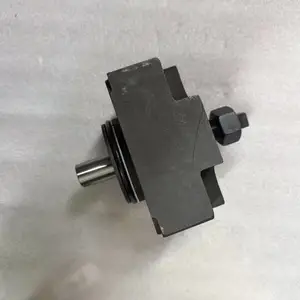

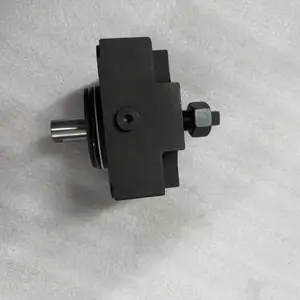

CVC-50-A,CVC-40-A,CVC-32-A,方向阀控制盖板

CVC 插装阀控制盖板是二通插装阀（逻辑阀）的先导控制与安装接口单元，搭配 CVI 主插件，集成于液压阀块，实现方向、压力、流量控制，广泛用于高压大流量液压系统。

一、结构与组成

控制盖板（CVC）：集成先导控制油路、接口与安装面，内置先导阀、单向阀、梭阀或调压元件，提供主阀控制信号。

主插件（CVI）：含阀芯、阀套、弹簧、密封，锥面密封，内泄漏极低。

安装基础：集成阀块（符合 *** 7368/DIN 24342 标准孔）。

二、核心型号与功能（CVC 系列）

1. 尺寸规格（通径）

16、25、32、40、50、63、80（对应流量 20–5000 L/min）。

2. 常用型号与功能

CVC-XX-N（基本型）：标准控制，x 口先导控制，单向 / 方向控制。

CVC-XX-A（可调型）：带开度调节，流量节流控制。

CVC-XX-PC（先导单向型）：内置液控单向阀，保压 / 闭锁回路，控制压力≥0.3 MPa解锁。

CVC-XX-D3/D5（电磁安装型）：D3=***4401-03（小阀）、D5=***4401-05（大阀），可装电磁换向阀，实现远程方向控制。

CVC-XX-W（梭阀型）：内置梭阀，双向先导压力选择，差动 / 快速回路。

CVC-XX-R（溢流型）：内置先导溢流阀，压力限制 / 卸荷，高35 MPa。

三、技术参数

高工作压力：35 MPa（350 bar）。

通流能力：16 通径≈100 L/min；80 通径≈5000 L/min。

密封形式：锥面密封，内泄漏极小（保压优异）。

响应特性：无重叠，动作灵敏，低压冲击。

介质温度：-20℃～+60℃（NBR/FPM 密封）。

安装标准：*** 7368、DIN 24342

四、产品特点

高压大流量：35 MPa 耐压，通流能力强，适合大型液压系统。

低泄漏高保压：锥面密封，保压回路（如注塑机锁模、压机）性能优异。

模块化集成：盖板 + 插件组合，功能灵活，减少配管，体积小、可靠性高。

快速响应：无重叠设计，动作快，压力冲击小。

维护简便：插件式结构，拆装便捷，密封易更换。

五、典型应用

压力控制：溢流、卸荷、减压回路（CVC-R）。

方向控制：单向、液控单向、双向导通（CVC-PC/N）。

流量控制：节流、调速（CVC-A）。

保压 / 平衡：注塑机、压铸机、液压机保压，防止负载下滑。

工程机械 / 冶金 / 船舶：高压大流量液压系统主控制单元。
