一、     系统简介

1.   适用范围：

蒸汽预决算云测控系统是基于物联网和云测控平台的全新流量积算管理系统。为各类气体，蒸汽等供应企业提供贸易预付费结算服务和便捷得云充值，云监测和云控制服务。

该系统针对过去用户先用气后缴费的经营模式，导致收费难问题。对收费结算方式进行改革，采用先交费后用汽的预付费结算方式，并通过智能设备和云平台实现实时监测，数据实时发布。实现供需双方的可信赖交易和科学高效的运维管理。我公司采用全新的低功耗，高集成度智能设计理念，完全自主研发设计的一体化，小型化，智能化云测控箱，是***物联网积算及云支付预付费结算管理系统，满足了各类气体，蒸汽等企业进行积算收费改革的需求，***解决了收费难的问题。实现了按量收费，先缴费再用气，欠费停气等多项功能。

同时，设备的智能化，可视化和远程监测软件的应用，简化了设备维护复杂度和工作量，让管理效率大大提高，管理精细化大大提升；

手机端终智能软件（APP）的启用，让用气单位便捷交费，随时查询数据，做到明明白白消费。避免供需双方计费的纠纷、减少矛盾。

蒸汽预决算云测控系统，在各类气体，蒸汽供应和供暖行业中推广应用，受到一致好评，创造了良好的经济效益和社会效益。

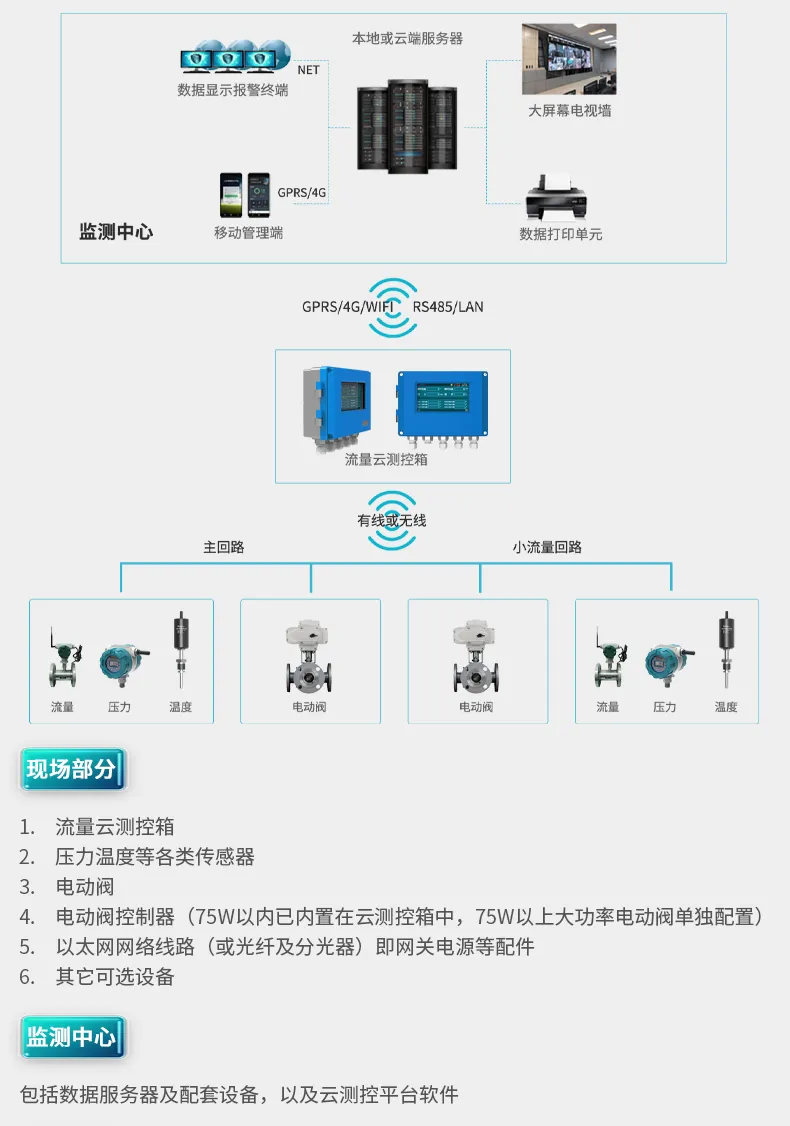

2.   系统构成：

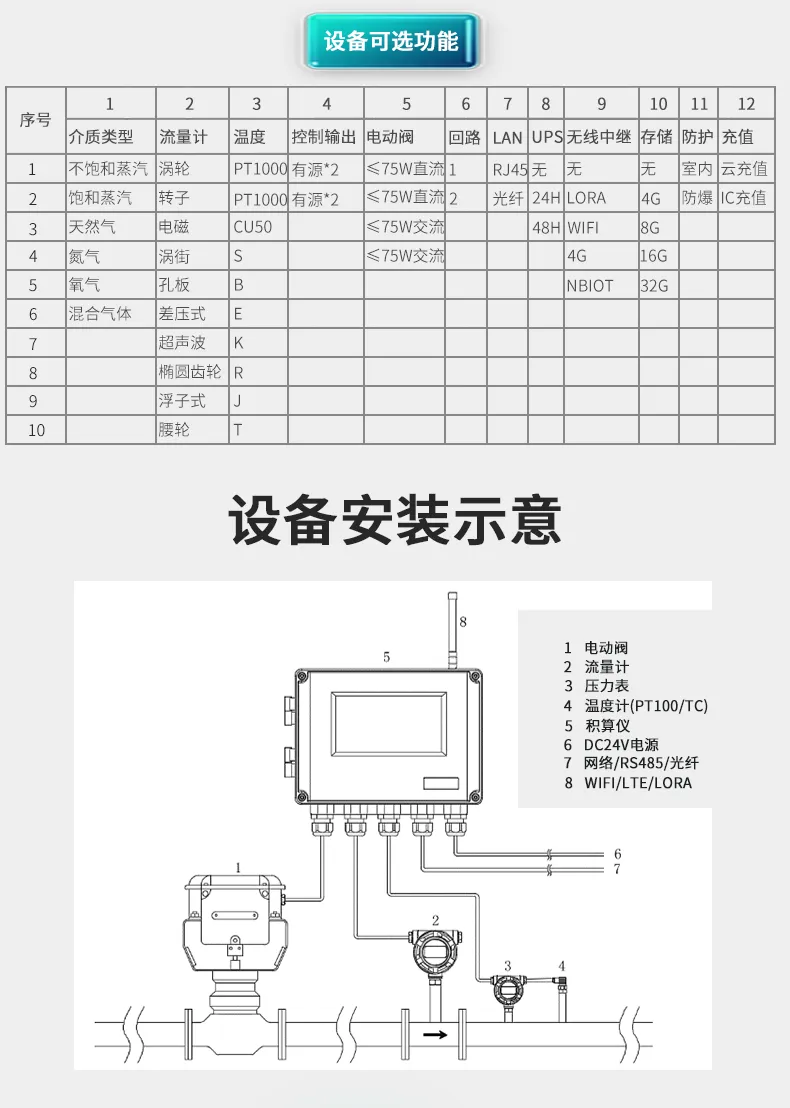

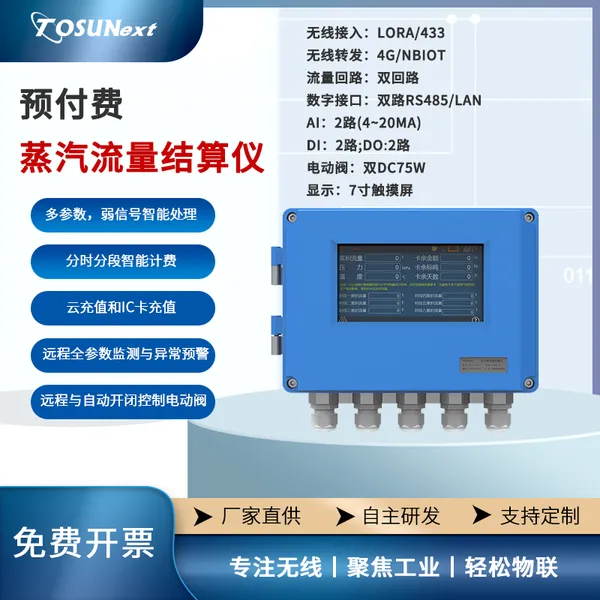

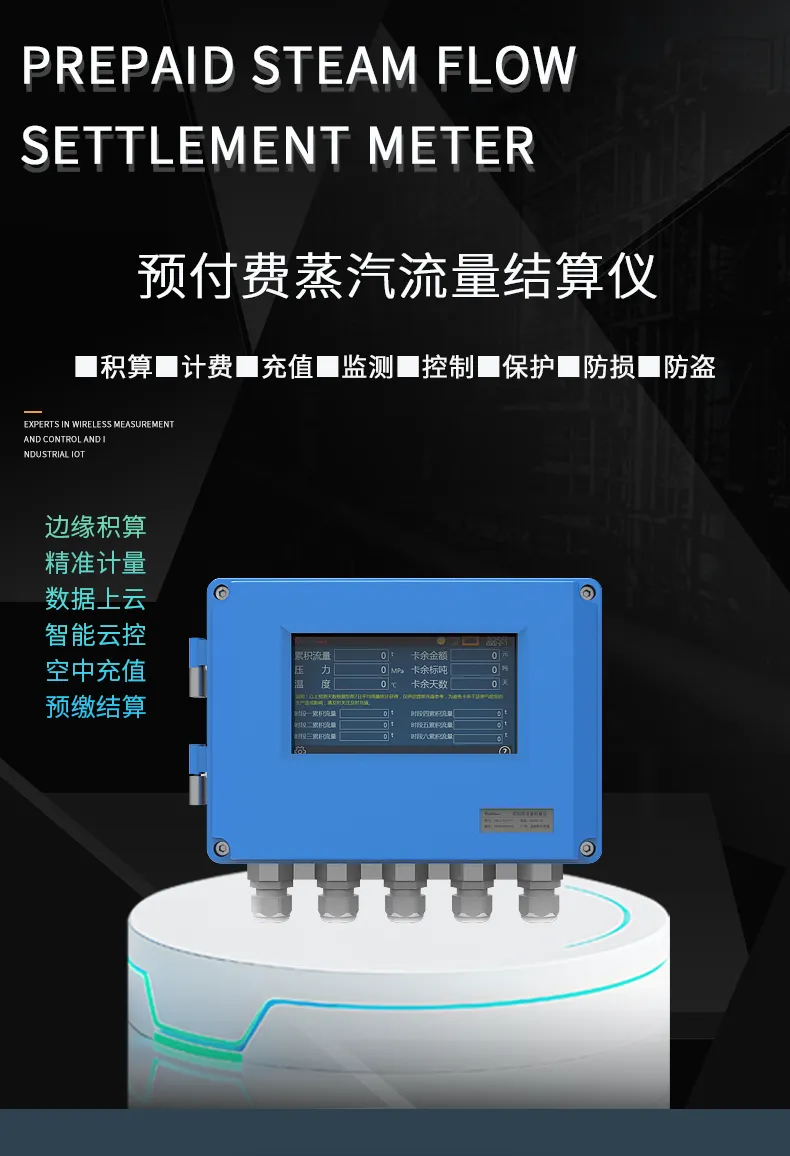

用户端硬件：系统主要由智能流量积算计算控制箱，流量计，压力变送器，温度传感器，电动阀及其它辅助设备等组成。

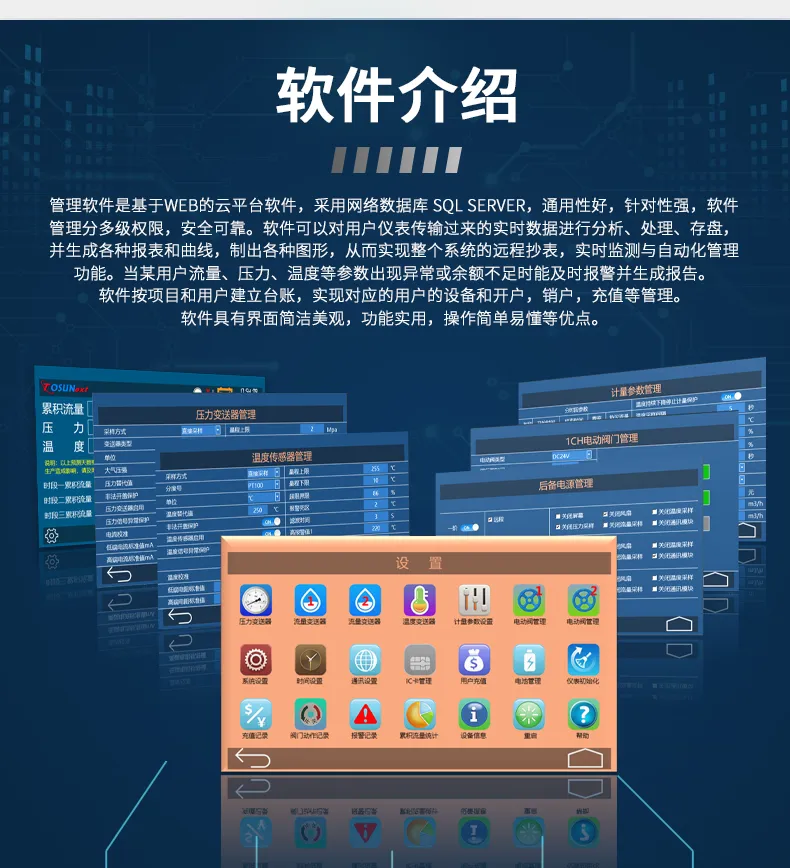

后台软件：云服务器管理平台软件或本地局域网服务器管理软件

终端软件：手机端应用软件,微信公众号或小程序。

3.   系统特点：

***系统理念:边缘计算和云平台构建的多元冗余备份与多边共享安全数据链路体系，构建可信赖的供需关系，并大大提高运维管理效率。

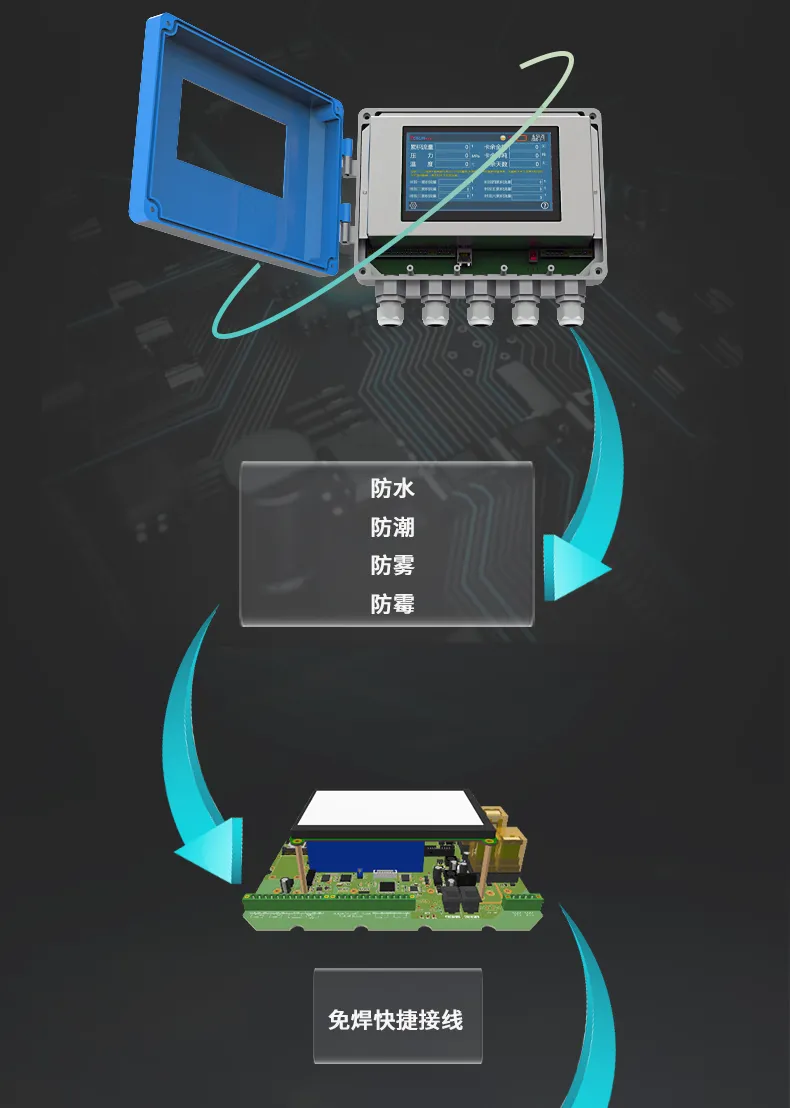

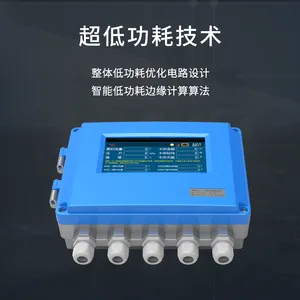

***产品设计：小型化，一体化和平台化的硬件设计理念，让产品更小，更可靠，且具有模块化 DIY功能组合能力。高性能防护外壳，工业级免焊直连大端子和大屏彩色触屏人机互动界面，更显高端品质；

用户使用简单方便：手机开户，充值，查询数据，，操作简单，使用更加便捷；

更高保密性：用户表具有编号，表号，账号或卡号，一对一捆绑，动态加密，具有更高的保密性。

记录保存与查询：后台软件详细记录发卡、充值、消费的准确记录，包括每次充值的时间和充值量，可实时查询与报表打印，确保操作透明、安全；

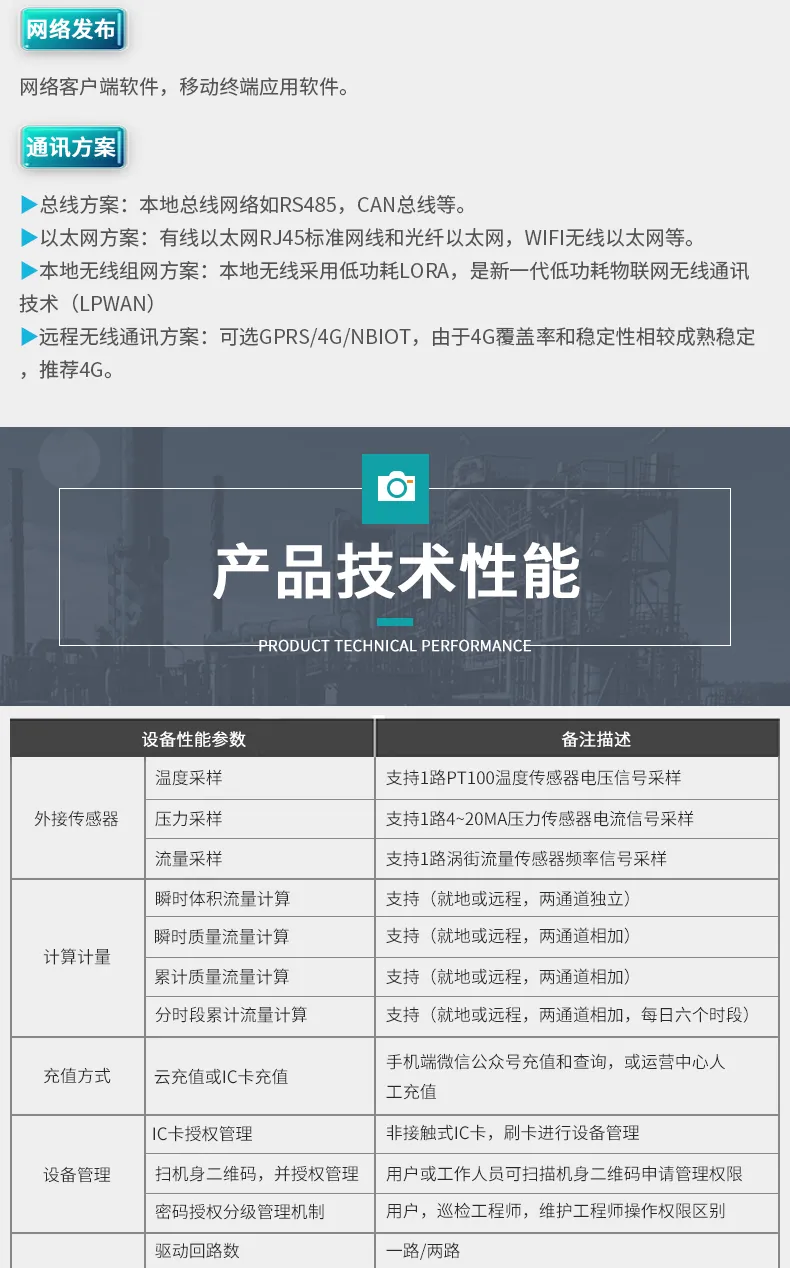

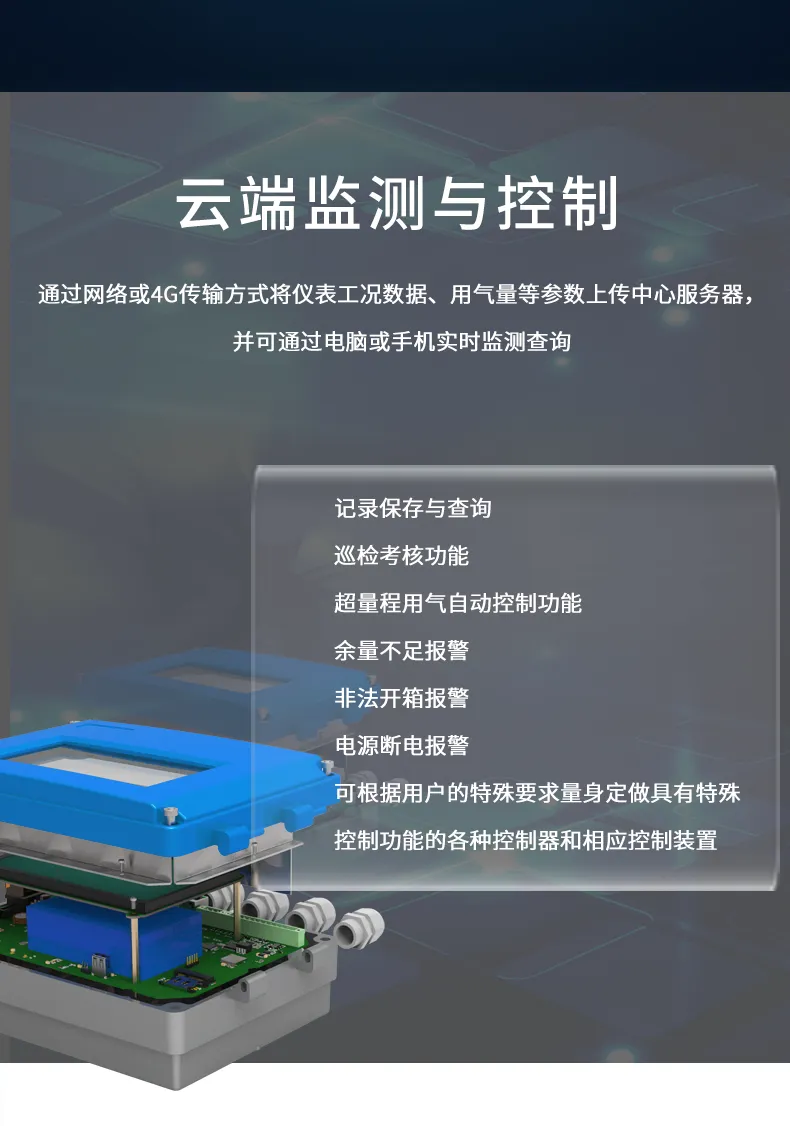

通信与查询功能：可通过网络或4G传输方式将仪表工况数据、用气量等参数上传中心服务器，并可通过电脑或手机实时查询。

具有多种报警功能：

1）余量不足报警：可设置,当余量不足时，系统自动双向短信息报警。

2）非法开箱报警：防止非法开箱，非法开箱时系统自动报警。开箱时必须用授权卡或者APP申请授权解锁方可开箱，一旦使用非正常方式开箱，系统会自动通过手机或上位机电脑进行声光报警。如有人采用非正常手段对仪表箱进行破坏，该系统自动报警，并对非法破坏仪表箱人员进行拍照，将非法开箱时间、照片及时上传上位机。

3）电源断电报警：断电后，后台和移动端双向报警。同时内置UPS电源继续供电，断电后积算不间断。

巡检考核功能：采用APP扫描屏幕上的动态二维码或刷卡巡检，记录巡检时间并上传，可查询；

具有透支功能：透支的量在下次充值时立即扣除（此功能有权限限制）；

超量程用气自动控制功能：系统可设置阀门开度，自动控制阀门的大小，***流量不超限，积算准确；并实时上传阀门实际开度；同时具备暖管功能，防止冲击管道。

记录***保存功能：可保存充值记录、巡检记录、开箱记录、断电记录。

可根据用户的特殊要求量身定做具有特殊控制功能的各种控制器和相应控制装置。

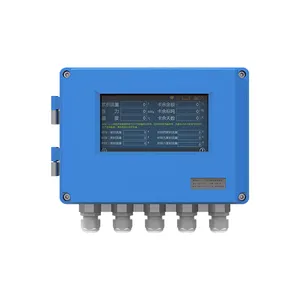

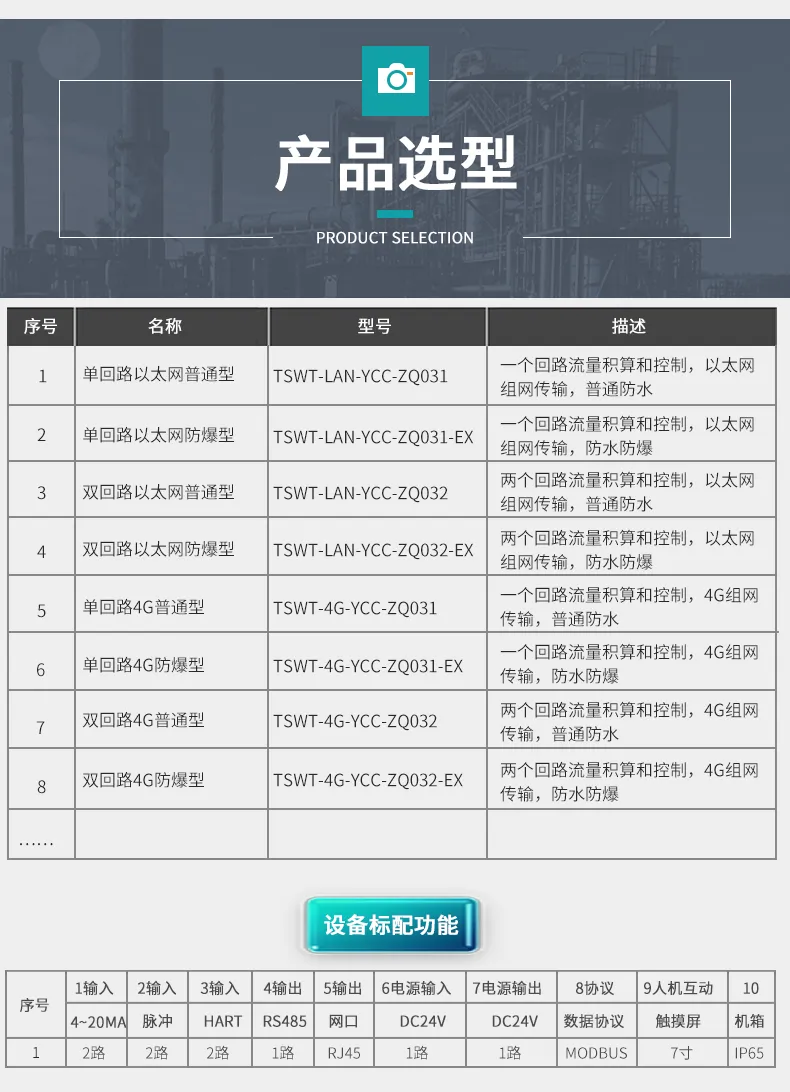

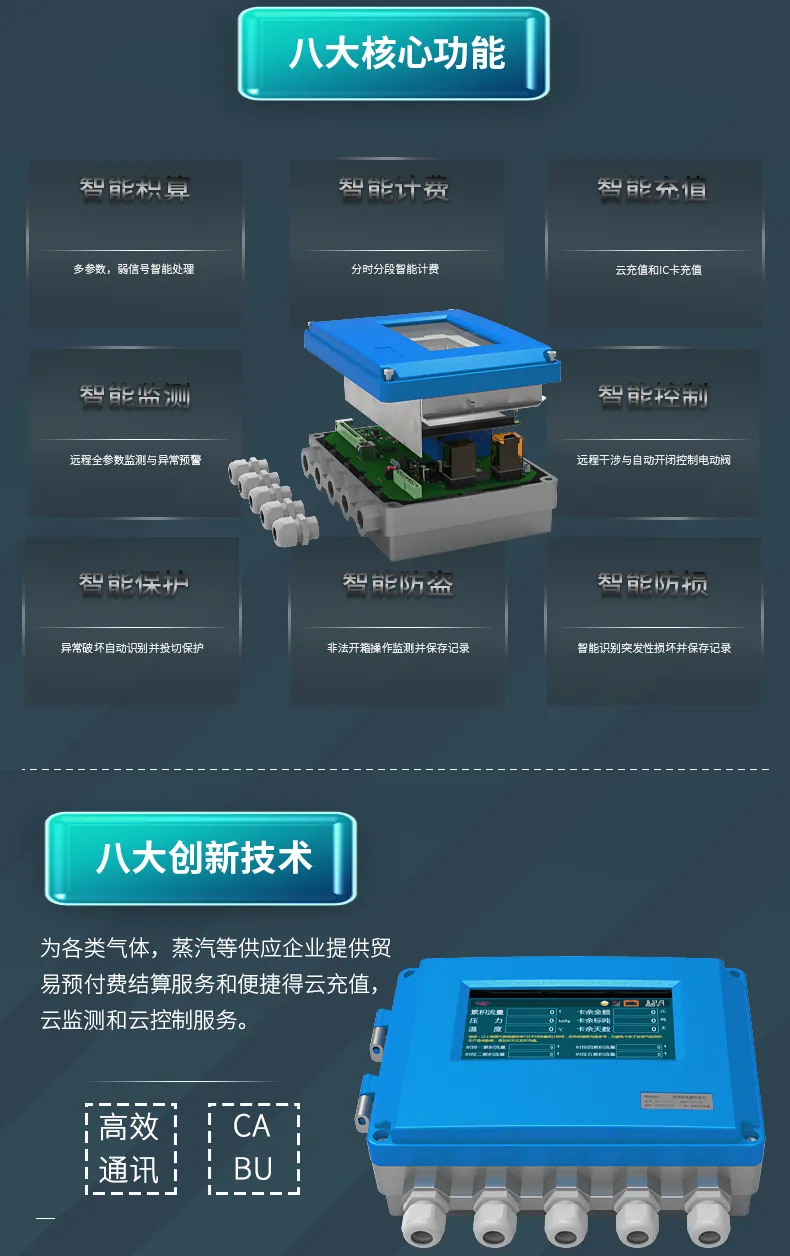

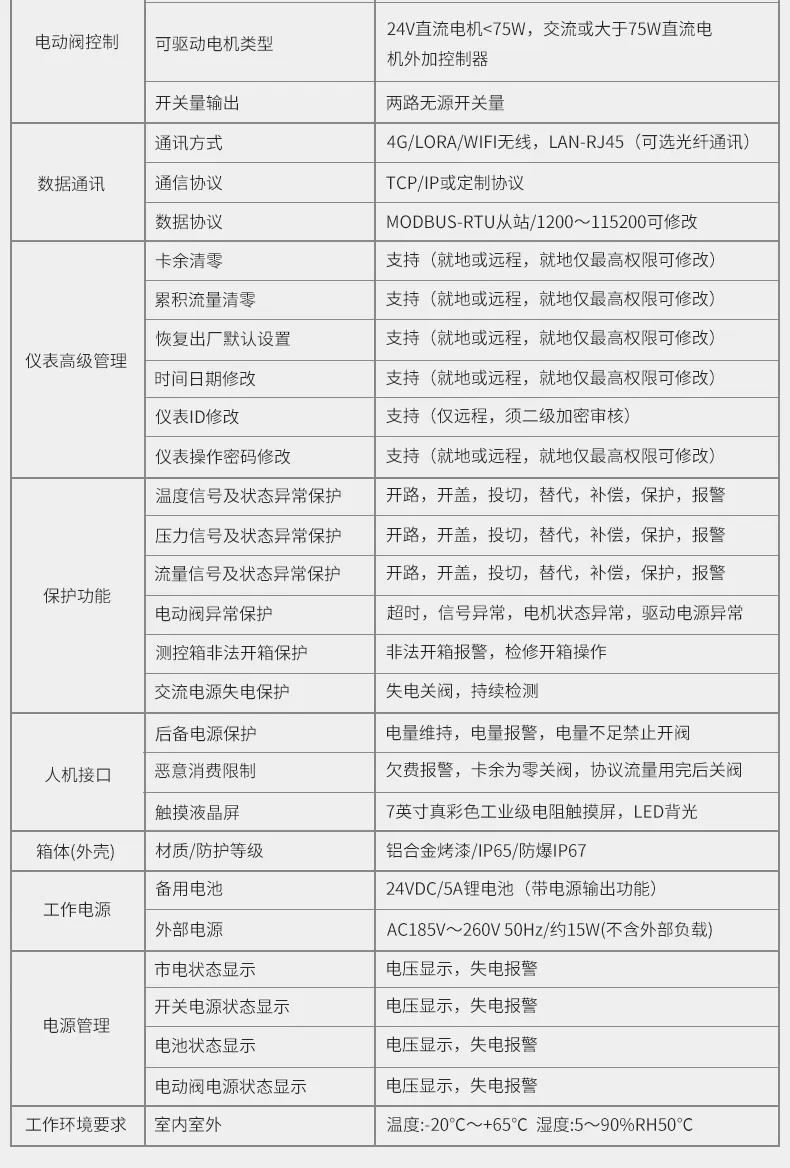

4.   云测控箱原理：

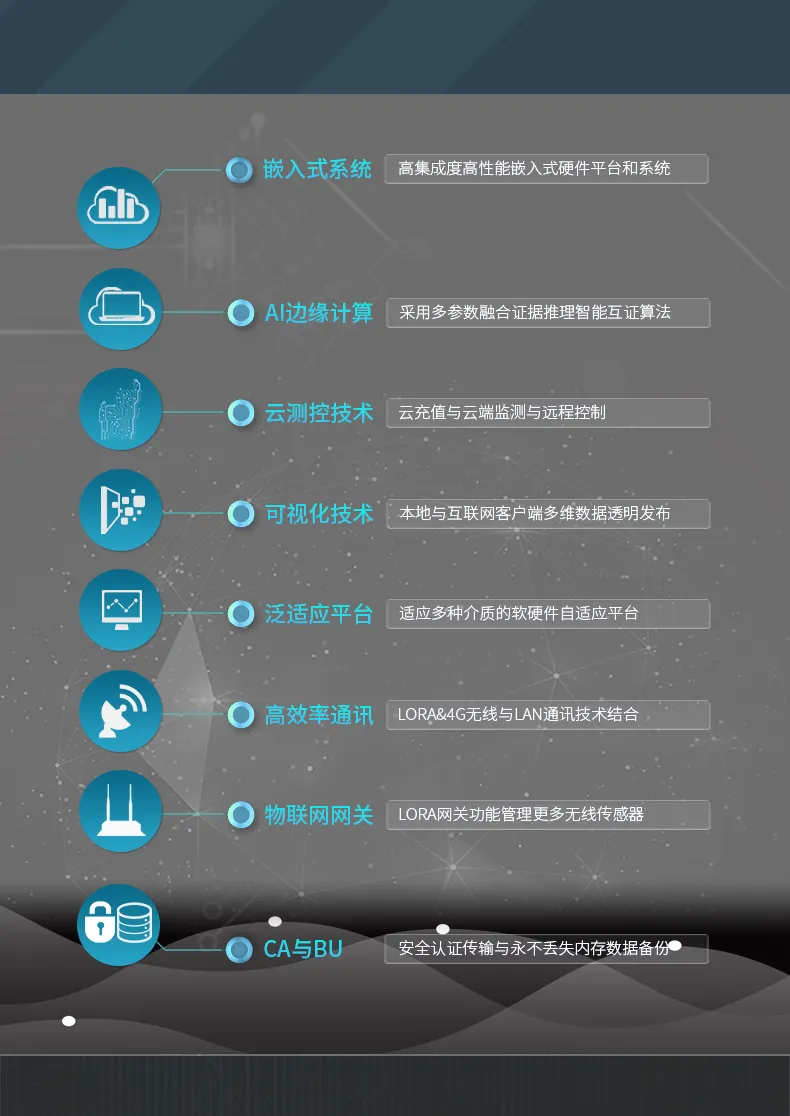

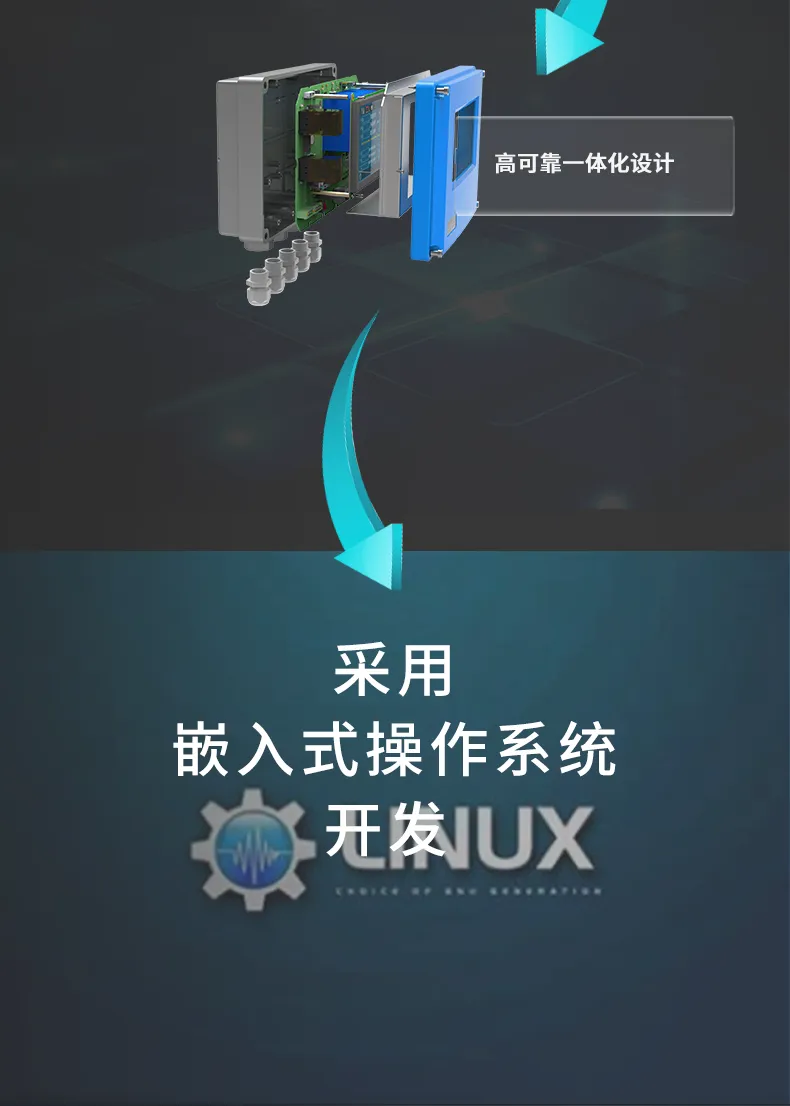

本云测控箱以模块化和高集成相结合的设计理念设计，便于实现功能可选配，便于维护的灵活性，由具有板内连接的高可靠性和高性能优势。主要集成流量积算仪单元，电动阀控制单元，传感器接入单元，外部监测信号接入单元，有线通讯传输单元，无线通讯传输单元，电池及电源管理单元，IC卡管理单元（刷卡型设备），显示单元等。所有单元独立设计，最后汇入CPU核心板集中处理。云测控箱通过接入的流量，压力，温度等参数由本机边缘计算出瞬时流量，累计流量等结算关键值，通过刷卡或者用户手机购买的预充值金额。云测控箱即可根据公示的标准价格，时间等参数计算出准确的用气量，并发布到后台软件和用户手机端软件。实现数据的公开，透明，实时发布。当所充的数值（即本次所购的数量）小于等于所设置的余额报警值时，控制器蜂鸣器报警、远程抄表软件网页报警并发送信息至***负责人手机提示；当控制器余量小于等于关阀余量时，控制器发出关闭阀门的信号，并发信息到***手机号提示，根据要求可控制阀门的关闭程度，实现了预付费的自动化管理目的。

阀门控制：

开关阀增加阀位检测，通过检测阀位实现，可以在阀门设置菜单中设置阀位，阀门按照阀门设定值动作。步进开阀共分 4步开阀，可以设置每一步开阀时间和开阀度，这样可以减小开阀门时气流对管道以及管道上各种仪器设备的冲击。阀门控制分为本地控制和远程控制。

a.本地控制：

自动：当余量大于关阀量的时候，阀门全开并保持全开状态。当余量小于等于关阀量的时候，阀门关到最小关阀度，并保持关阀状态，直至再次充值超过关阀量。

设定：阀门按照阀位设定值进行动作。

b、远程控制

根据上位机下发的阀位进行动作，此时控制器的阀门控制方式自动调整为设定，开阀***比由上位机控制。

短信息推送报警

短信息号码或微信号的设置在控制器菜单中进行，号码共分为两个上面的为客户号码，下面的为供方号码。当发送短信息时，远程状态转为“短信息”。短信息共分为四种：

a非法开箱短信息

b市电掉电短信息

c余量报警短信息（阀门自动控制方式下）

d关阀报警短信息（阀门自动控制方式下）

短信息内容如下：

a客户：您好，xxx号流量表（已停电、非法开箱、余额已不足、阀门已关阀），请您及时处理。本条信息由设备自动发送，如有疑问请尽快与供热方相关人员联系。

b供热方：xxx号流量表（已停电、非法开箱、余额已不足、阀门已关闭）。
