1. 产品概述：为什么选择无负压供水设备？

无负压供水设备（又称叠压给水设备）是直接与市政自来水管网连接的全自动智能供水系统。它与传统“水池+变频泵”方案的本质区别在于：

• 传统方式：自来水 → 水池存放（压力归零）→ 变频泵加压 → 用户

• 无负压方式：自来水 → 稳流罐（保持压力）→ 智能叠压增压 → 用户

***解决三大痛点：

1. 水质污染：全密闭运行，自来水不与空气接触，***二次污染

2. 能耗浪费：充分利用市政管网余压，比传统水池供水节能50%-90%

3. 土建成本：无需建设水池/水箱，节省50%以上土建投资

2. 五大核心卖点（可做对比图）

① 全密闭无污染（卖点）

采用食品级SUS304不锈钢稳流罐，全密闭结构运行，自来水与空气完全隔离。过流部件全部采用不锈钢材质，确保水质安全卫生，符合国家饮用水标准。

? 用户评价：“304不锈钢材质安全卫生，全密封结构没有二次污染”

② 高效节能，省钱看得见

设备充分利用市政管网原有压力，“差多少补多少”。相比传统水池供水（压力先归零再增压），整体节能率可达50%~90%。采用全变频控制技术，比普通无负压设备还可节能20%以上。

③ 智能恒压，用水稳定

采用PLC+变频器控制，实时监测管网压力变化，自动调节水泵转速。用水高峰时自动提速补压，低峰时降频省电，确保每个水***出水压力恒定。

? 用户评价：“智能变频恒压，用水高峰也不降压”

④ 无水塔、无水池，节省投资

无需建设地下水池和高位水箱，成套设备占地面积小，安装灵活。节省50%以上土建费用，施工周期缩短70%。

⑤ 高度智能化，无人值守

配备触摸屏人机界面，一键全自动运行。支持远程监控、手机APP查看、故障自动报警，真正实现无人值守。

工作原理

设备通过压力传感器实时监测市政管网和用户管网的压力，由智能控制系统指挥水泵运行。

1. 正常叠压供水：当市政管网压力充足且水量大于用户用水量时，设备利用管网余压直接供水。当市政水量不足时，变频泵组启动，根据实际用水需求自动调节转速进行增压，实现恒压输出。

2. 负压消除保护：当用水高峰期导致市政管网与设备连接处压力下降至设定下***，真空抑制器（呼吸阀）会迅速打开，使稳流罐与大气相通，消除负压，避免对市政管网产生抽吸影响。

3. 小流量休眠：在夜间等用水量极小时，设备自动进入休眠状态，由气压罐维持管网压力，避免水泵频繁启停，达到节能效果。

4. 停水停机保护：当市政管网停水时，设备会自动停机，防止水泵空转损坏。待市政供水恢复后，设备自动重启，恢复正常供水。

主要组成

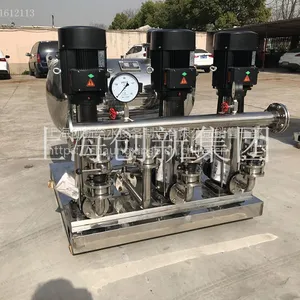

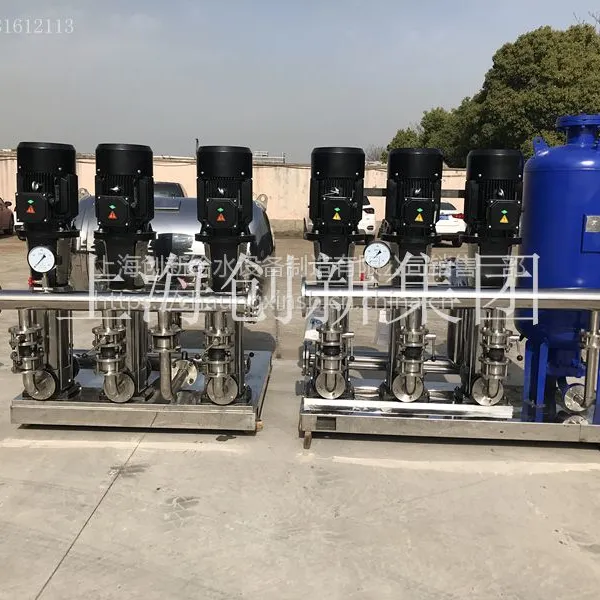

设备采用一体化撬装设计，结构紧凑，主要由以下核心部分构成：

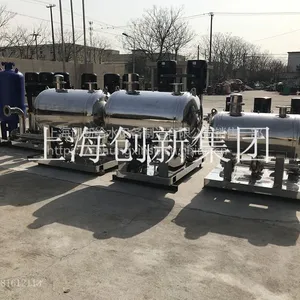

• 稳流补偿罐：核心部件之一，用于缓冲和调节流量，并与真空抑制器配合防止负压产生。通常采用食品级304不锈钢材质，全封闭设计。

• 真空抑制器（负压抑制系统）：关键的机械保护装置，通过快速补气确保市政管网压力安全，***负压。

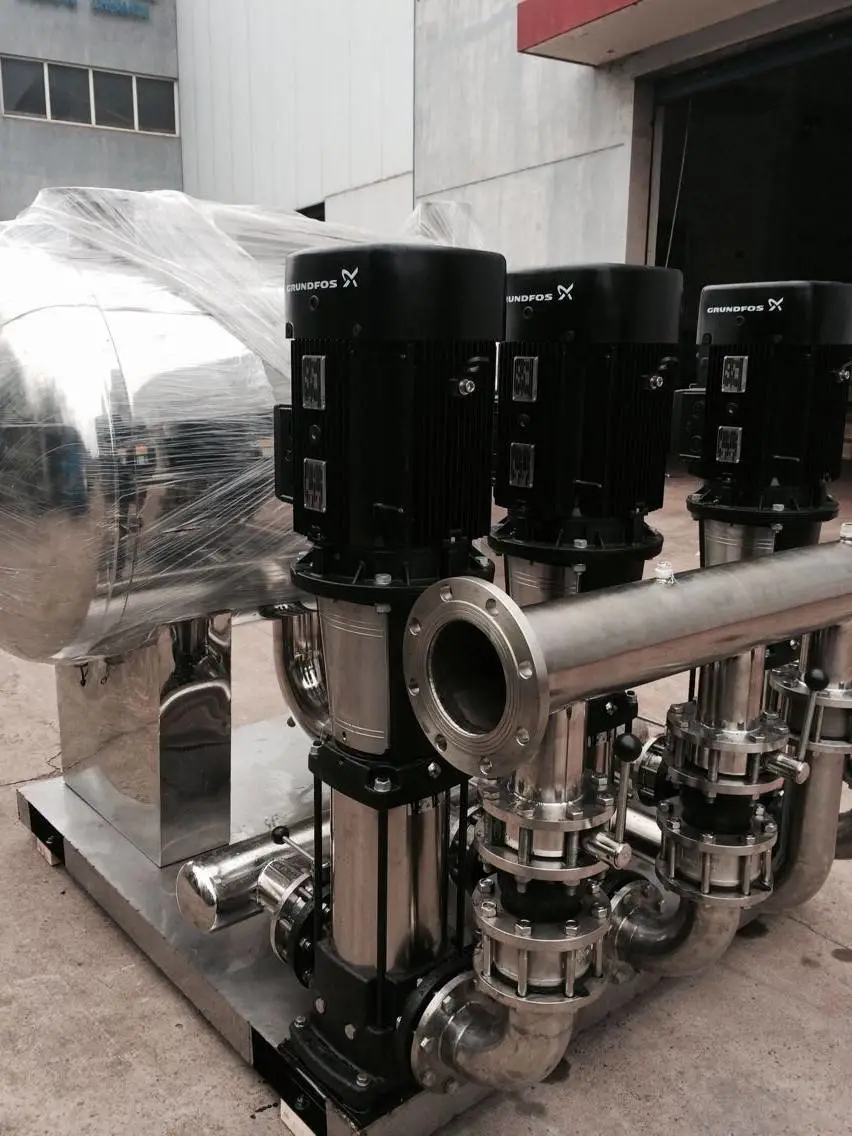

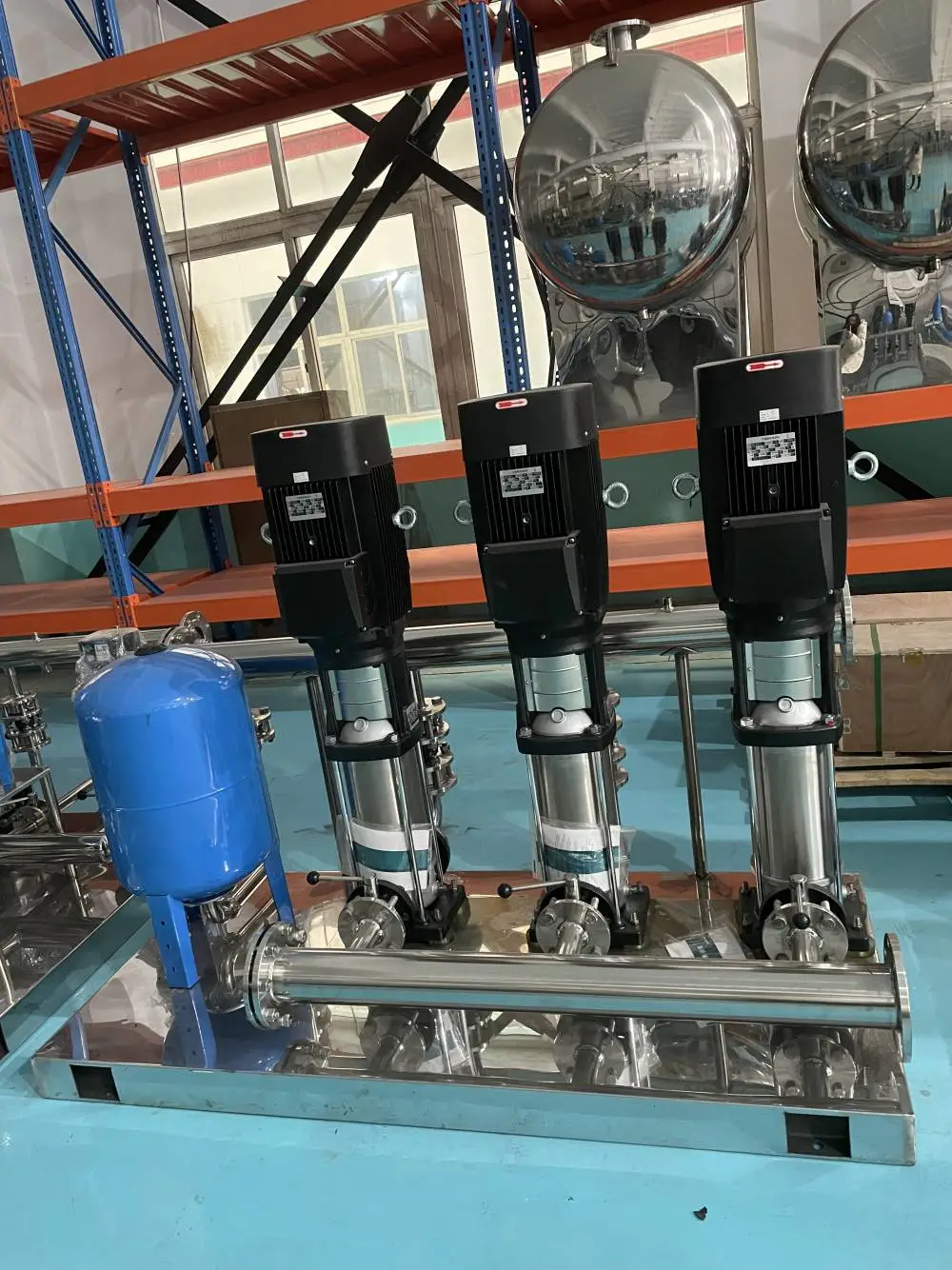

• 变频调速水泵机组：动力核心，通常采用高效节能的多级离心泵。高端设备采用“全变频”控制，每台水泵均配置变频器，负载均衡，节能效果更佳。

• 智能变频控制柜：设备的大脑，内含PLC、变频器等，实现全自动恒压供水、故障诊断、远程物联网监控等功能。

• 管阀及仪表附件：包括压力传感器、倒流防止器、过滤器、阀门等，构成完整的供水单元。

工作原理示意图

市政管网 → 稳流罐（带真空抑制器）→ 变频水泵机组 → 用户管网

                ↓                           ↓

          压力传感器                   压力传感器

                ↓                           ↓

              PLC智能控制系统 ← ─ ─ ─ ─ ─ ─ ┘

工作流程说明：

1. 当市政管网压力满足用水需求时，设备休眠，市政水直接供给用户

2. 当市政压力不足时，设备自动启动，在原有压力基础上叠压增压

3. 当用水量超过市政供水量时，稳流罐释放储存水补充

4. 当稳流罐内出现真空趋势时，真空抑制器自动动作，确保不产生负压
